Sony VEGA KLV-15SR2 [92/128] Podłączanie anteny i magnetowidu
![Sony VEGA KLV-15SR2 [92/128] Podłączanie anteny i magnetowidu](/views2/1057371/page92/bg5c.png)
26
Instalacja

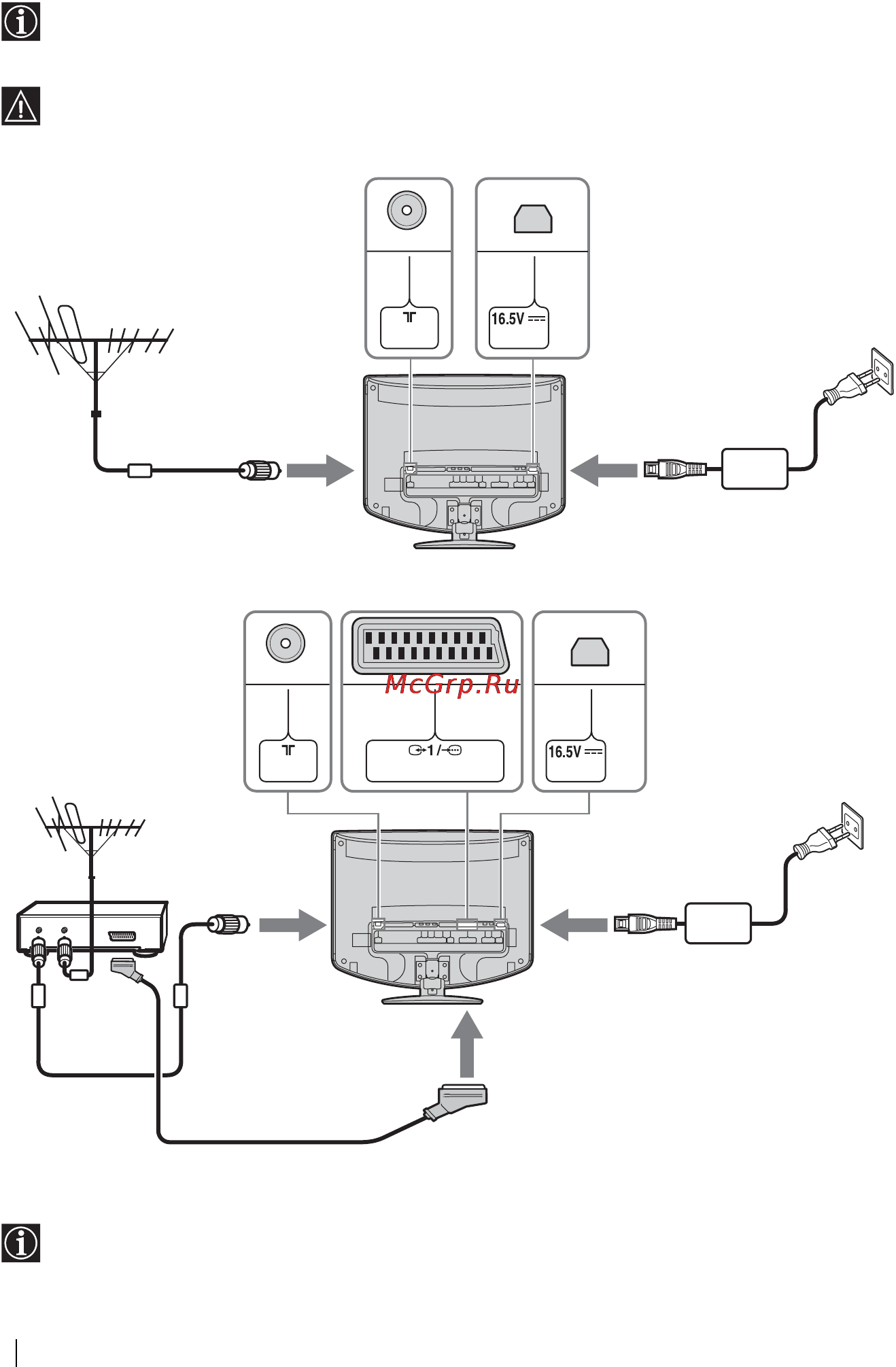

Podłączanie anteny i magnetowidu
• Do podłączenia należy użyć dostarczonego przewodu zasilającego (typu C-6 lub BF,
zobacz strona 20).
• Do podłączenia anteny należy użyć dostarczonego kabla koncentrycznego.
Nie należy podłączać urządzenia do sieci zasilającej przed wykonaniem wszystkich połączeń.
• Więcej szczegółów na temat podłączania magnetowidu można znaleźć w rozdziale
„Podłączanie dodatkowego sprzętu” na stronie 49.
• Należy zwrócić uwagę, że niektóre kable Scart mogą nie pasować do złącza w telewizorze.
OUT IN
Magnetowidu
Podłącz dostarczony
kabel koncentryczny.
Podłącz
dostarczony
przewód zasilający
(typu C-6 lub BF z
uziemieniem) i
zasilacz.
Kabel SCART jest opcjonalny.
Podłączanie anteny
Podłącz dostarczony
przewód zasilający
(typu C-6 lub BF z
uziemieniem) i
zasilacz.
Podłączanie magnetowidu z anteną
