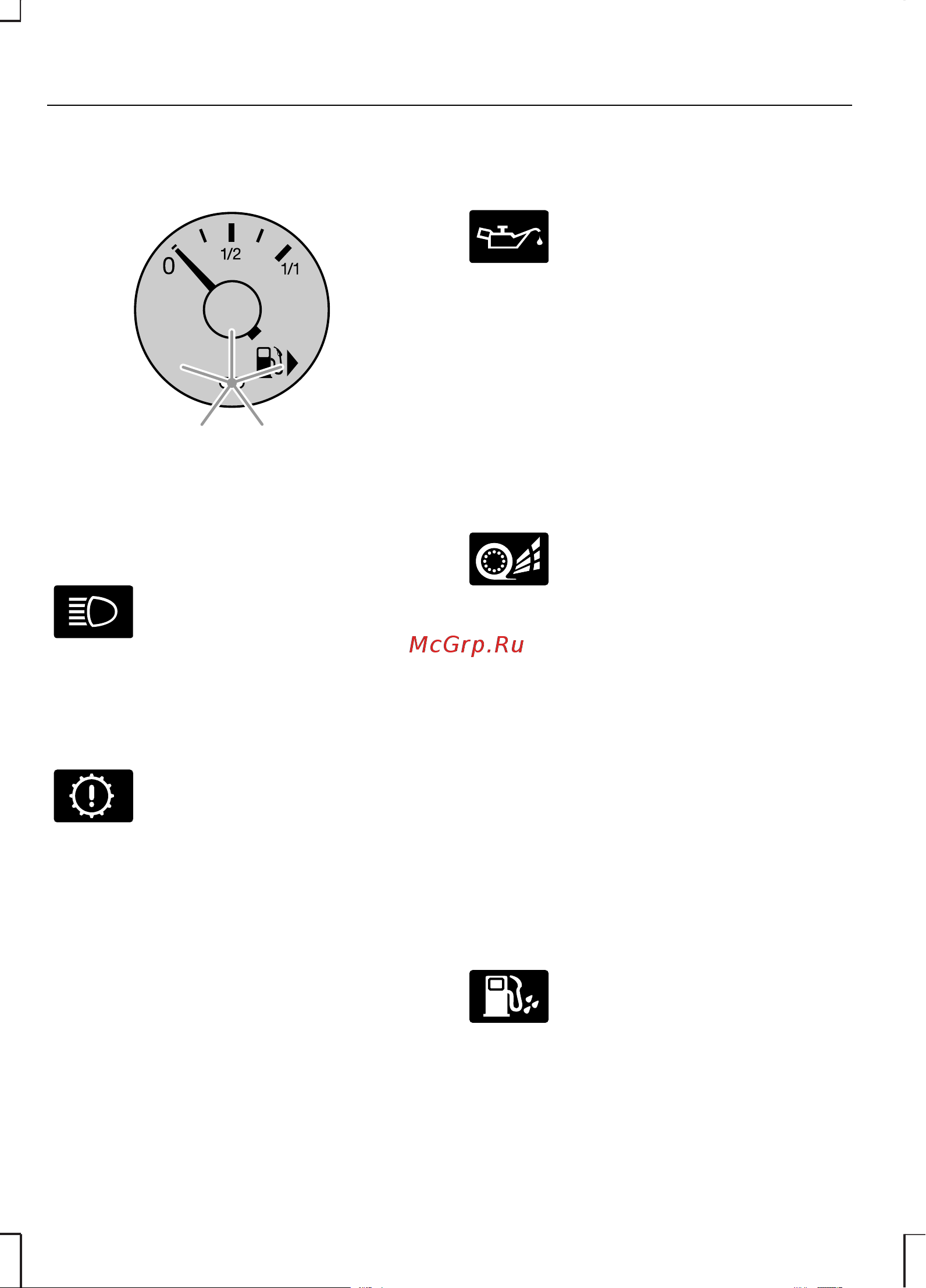

Сигнализатор низкого уровня
топлива
E75774
Если загорится данный сигнализатор,
как можно скорее заправьте
автомобиль топливом.
Индикатор дальнего света фар
Индикатор загорается во
время работы фар в режиме
дальнего света или при
сигнализации дальним светом фар.
Многофункциональный
сигнализатор
Если данный сигнализатор
загорается во время
движения, это указывает на
возникновение неисправности.
Квалифицированный специалист
должен как можно скорее проверить
состояние двигателя.
Сигнализатор падения давления
моторного масла
Если этот сигнализатор
продолжает гореть после
пуска двигателя или
загорается во время движения,
немедленно остановитесь, остановите
двигатель и проверьте уровень
моторного масла. См. Проверка
моторного масла (стр. 125). Если
уровень масла низкий, долейте масло
до требуемого уровня.
Индикатор противобуксовочной
системы (BTCS)
При включении зажигания
(положение II), сигнализатор
загорается на короткое время,
подтверждая работоспособность
системы. Во время движения индикатор
загорается при активации
противобуксовочной системы. Если при
включении зажигания индикатор не
зажигается или не гаснет во время
движения, в системе возникла
неисправность. После возникновения
неисправности система отключается.
Квалифицированный специалист
должен незамедлительно проверить
состояние системы.
Сигнализатор наличия воды в
топливном фильтре
Если данный сигнализатор
загорается во время
движения, необходимо срочно
удалить воду из топливного фильтра
при помощи специалиста.
66
