БЛОК
УП
Р
АВЛЕНИЯ
НАРУЖНЫМИ ЗЕРКАЛАМИ
МАРШРУТНЫЙ
КОМПЬЮТЕР

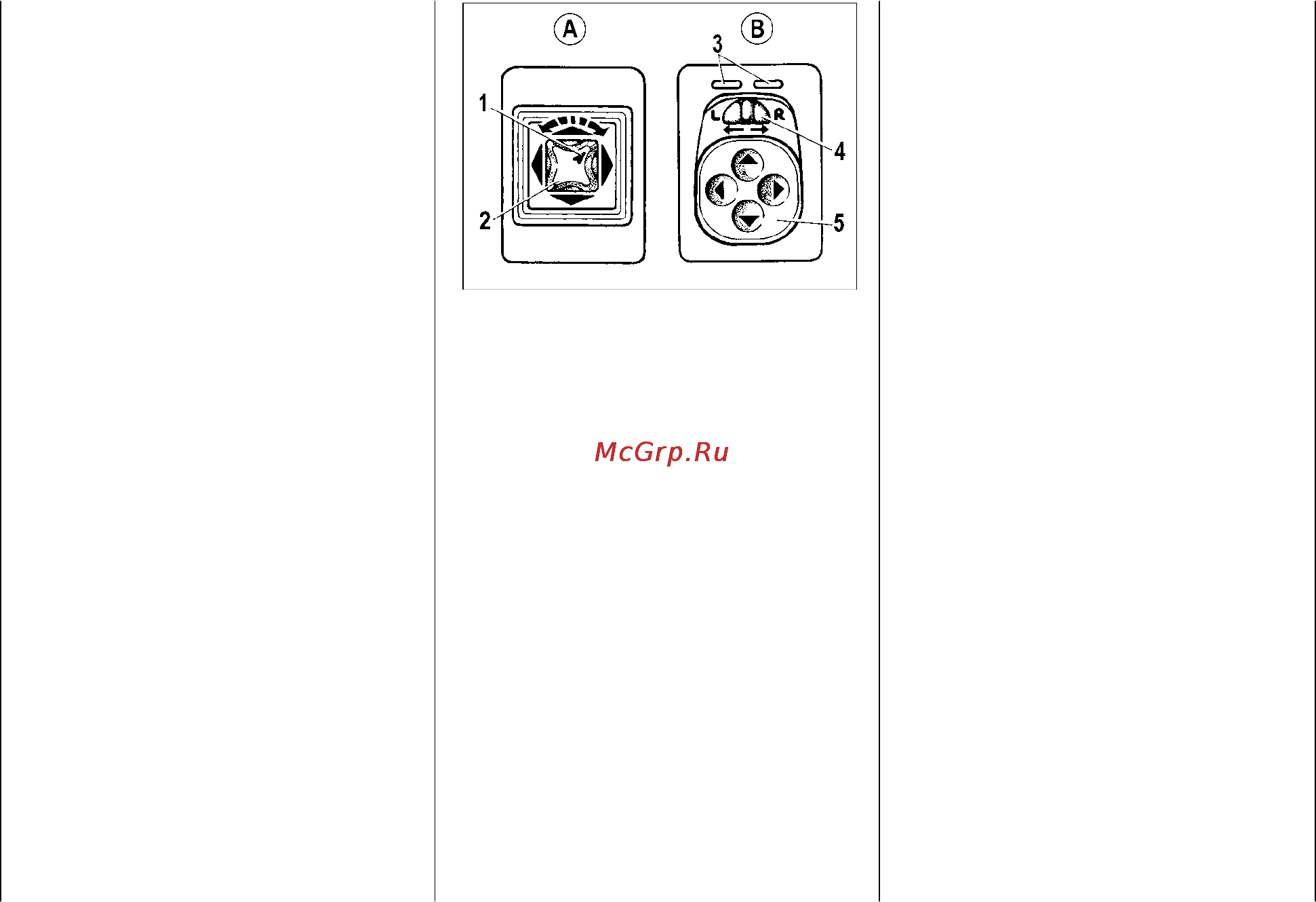

Рис.
26.
Блоки
управления
наружными
зеркалами
Электроприводом
регулировки
наружных зеркал, блок управле-
ния
которого
располагается на
об-
лицовке тоннеля пола, комплекту-
ются автомобили в
вариантном
исполнении. В этом
случае
после-
довательным наклоном клавиши
2
(рис.
26 “А
”)
в направлении
стре-
лок производится вертикальная
и
горизонтальная регулировка
как
правого,
так
и
левого зеркала.
Выбор регулируемого
зеркала
осуществляется вращением кла-
виши на
90°
и
определяется
на-
правлением метки
1.
При
этом
клавиша имеет два положения
и
поэтому
при
включенном
зажига-
нии электропривод
одного из зер-
30
кал постоянно находится под
на-
пряжением.
В вариантном исполнении
на
автомобиле устанавливается
блок
управления наружными зеркала-
ми,
в
котором
выбор зеркал
про-
изводится перемещением движка
4
(рис.
26
“В”),
а
их регулировка
-
нажатиями на края клавиши 5
в
местах, указанных
стрелками.
В крайних положениях движка
ста-
вится под напряжение
электро-
привод левого (буква
“L
”)
или
пра-
вого
(буква
“R”)
зеркал
и загорает-
ся соответствующий сигнализатор
3.
В среднем положении
движка
электропривод зеркал выключен.
Маршрутный компьютер
(МК),
показанный на
рис.
27, устанавли-
вается на часть
выпускаемых
автомобилей
LAD
A
SAMARA.
MK
имеет 15 функций, разбитых на
7
групп (см.
та
бл.
1).
Семь
кнопок
управления служат
для
выбора
нужной группы функций
и
выбора
функций внутри группы
и
имеют
следующее обозначение:
“Т”,
“КМ/Н”,
“KM”, “L
”,
“L/100”,
“MOM”,
“Н”.
Функции
внутри группы
пере-
бираются
по
кольцу
.
При выклю-
ченном зажигании
компьютер
всег
да находится в режиме “Т
еку-
щее
время”,
а
функции управле-
ния
кнопками
-
заблокированы.
