Руководство пользователя и инструкция по установкеCENMAX VIGILANT V-7
5
кнопка 1
кнопка 2
кнопка 3

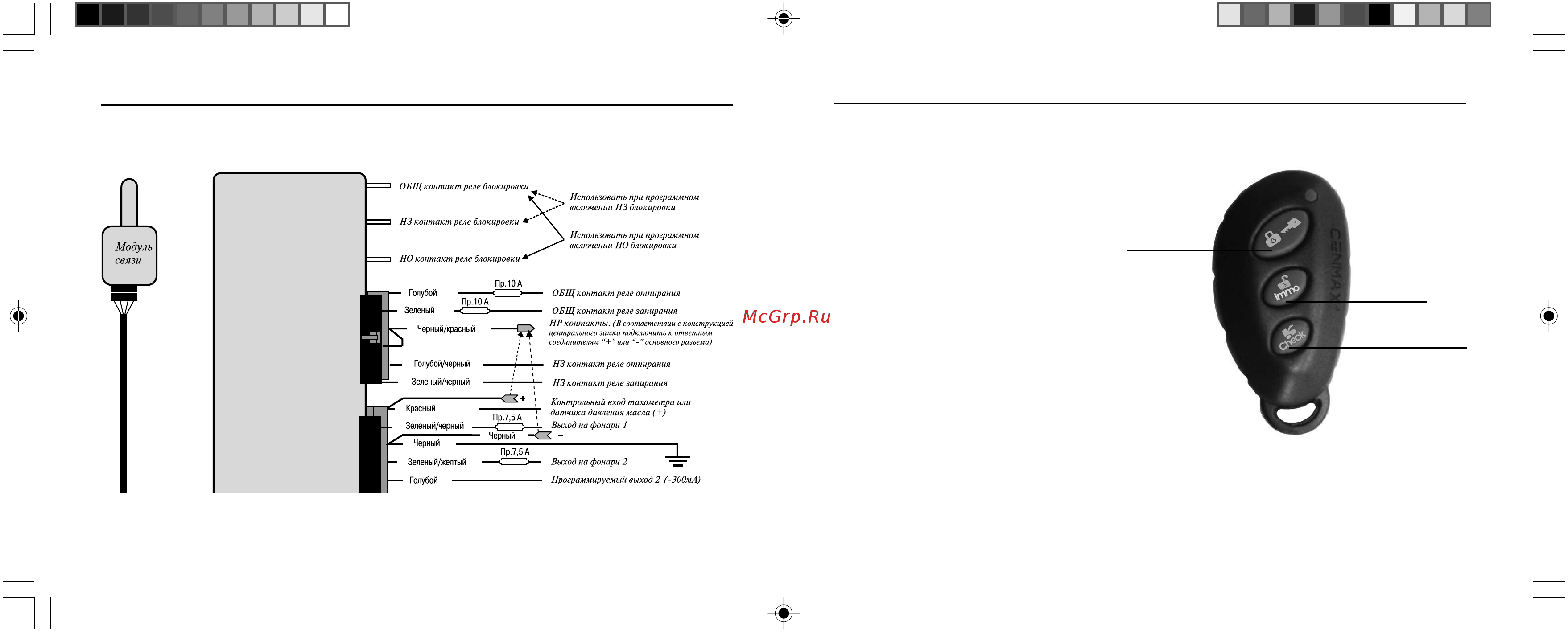

Однонаправленный пульт дистанционного управления сигнализацией.
Миниатюрный радиопередатчик,
питающийся от 3 вольтовой батарей-
ки (CR2032), которой хватает пример-
но на 1 год эксплуатации. Существен-
ное снижение дальности приема сис-
темой команд передатчика говорит о
необходимости замены батарейки. На
пульте расположены три кнопки управ-
ления и индикаторный светодиод. Ал-
горитм формирования и передачи уп-
равляющих команд идентичен двунап-
равленному пульту управления. Одно-
направленный пульт предназначен
только для управления сигнализацией.
36
Схема подключений
Содержание
- Руководство пользователя 1
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 1
- Двунаправленный пульт дистанционного управления с функцией пейджера 2
- Пульты дистанционного управления сигнализацией 2
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 2
- Индикация состояний 3
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 3
- Схемы подключения к центральному замку 3
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 4
- Однонаправленный пульт дистанционного управления сигнализацией 5
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 5
- Схема подключений 5
- Для перенастройки датчика по варианту 1 или 2 после того как он настроен по варианту 2 6
- При отключенной охране нажмите и удерживайте до звукового сигнала кнопку 4 пульта управления 2 сразу после звукового сигнала еще раз нажмите кнопку 4 3 на дисплее пульта появится 4 дважды быстро нажмите кнопку 3 5 на дисплее пульта появится 6 система вернется в режим отключенной охраны 7 после этого повторите вход в режим настройки по варианту 1 или 2 описанным выше 6
- Примечание если в течение 10 секунд п система не получает настройки чувствительности предварительной зоны или при настройке основной зоны п 9 воздействие слабее чем при настройке предварительной она автоматически выходит из режима настройки вы услышите 4 звуковых сигнала и на дисплее пульта появит ся символ 6
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 6
- Таблица команд пультов управления 6
- Вариант 2 7
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 7
- Аварийная постановка на охрану 8
- Аварийное отключение сигнализации 8
- В вашей охранной системе предусмотрены простой и кодовый режимы аварийного отключения которые вы можете выбрать с помощью программирования 8
- Настройка датчика удара 8
- Необходимая информация 8
- Об установке pin кода и включении кодового режима читайте в разделе программирование 8
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 8
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 9
- Светодиодная индикация состояний 9
- Для передачи короткой команды с помощью однонаправленного пульта нажмите и отпустите кнопку светодиод пульта после отпускания кнопки будет некоторое время мигать для формирования 2 х секунд ной команды нажмите и удерживайте кнопку пока светодиод не загорится в постоянном режиме зеле ным цветом 10
- Инструкция по установке 10
- На дисплее пульта появится символ и прозвучит один звуковой сигнал 10
- Общие рекомендации 10
- Перед началом установки отсоедините клемму аккумулятора автомобиля 10
- Постановка на охрану 10
- Правила пользования 10
- Примечание приведенные ниже описания звуковой и визуальной индикации пультом дистанционного управления режимов работы сигнализации относятся только к двунаправленному пульту управления при использовании однонаправленного пульта управления индикация будет производиться только сиреной и сигнальными фонарями 10
- Пульт управления при этом подаст длинный звуковой сигнал и пиктограм мы неисправной зоны появятся на дисплее 10
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 10
- Управление охранной системой 10
- Возврат к заводским установкам охранных и сервисных функций 11
- На дисплее пульта появится и прозвучат 2 коротких звуковых сигнала 11
- Охрана 11
- Пульт управления звуковым и вибрационным сигналом а также миганием соответствующей пиктограм мы на жк дисплее сообщит вам о включении тревоги и о причине ее вызвавшей если зона вызвавшая включение тревоги приведена в нормальное состояние например открытая дверь закрыта пиктограмма на дисплее погаснет вместе с выключением тревоги если нет пиктограмма продолжит мигать помните что повторное нажатие кнопки 2 после отключения тревоги снимет сигнализацию с охраны если зона вызвавшая включение тревоги придет в нормальное состояние после отключения тревоги но до снятия системы с охраны пульт управления подаст короткий звуковой сигнал и пиктограмма автоматически выключится 11
- Пульт управления подаст звуковой сигнал 11
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 11
- Снятие с охраны 11
- Тревога 11
- В режиме охраны нажимая кнопки 2 и 1 в указанной последовательности вы можете в любой момент отключать и включать звуковые сигналы подтверждения снятия постановки на охрану отключение сигна лов система подтвердит одной вспышкой фонарей а включение одной вспышкой фонарей и одним сиг налом сирены включение или выключение бесшумного режима пульт управления будет подтверждать зву ковыми сигналами различного тона 12
- Внимание если система поставлена на охрану в тихом режиме то при срабатывании предупредитель ной зоны датчика удара индикация будет производиться только вспышками фонарей сирена включаться не будет 12
- Выключение и включение режима звукового подтверждения постановки и снятия с охраны 12
- На дисплее пульта управления появится 12
- После этого любая постановка и снятие системы с охраны будет подтверждаться только соответствующими вспышками сигнальных фонарей сирена будет молчать для отключения режима тихой постановки снятия нажмите кнопки 2 и 1 в указанной последовательности когда система находится в режиме охраны 12
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 12
- Чтобы включить режим постановки и снятия с охраны без звукового подтверждения нажмите и удержи вайте до звукового сигнала кнопку 2 сразу после звукового сигнала нажмите кнопку 1 если кнопки нажаты при отключенной охране система встанет на охрану подтвердив это лишь одной вспышкой фонарей 12
- В режиме охраны вы можете полностью или частично отключить датчики когда например в автомобиле необходимо оставить пассажиров или животных для отключения предварительной зоны датчика при вклю ченной охране дважды в течение одной секунды нажмите кнопку 1 дважды мигнут сигнальные фонари 13
- Дистанционное отключение и включение датчика удара 13
- Если требуется полностью отключить датчики еще раз дважды в течение одной секунды нажмите кнопку 1 три вспышки фонарей подтвердят что датчики полностью отключены 13
- Мелодичный звуковой сигнал пульта подтвердит отключение и на дисплее появится символ 13
- Нажав еще раз дважды в течение одной секунды кнопку 1 вы включите датчики в режим охраны о чем система сообщит одним световым сигналом 13
- Охрана с заведенным двигателем 13
- Пульт управления подаст один звуковой сигнал и символ исчезнет 13
- Пульт управления подаст три звуковых 13
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 13
- Сигнала и на дисплее появится символ 13
- Чтобы поставить сигнализацию на охрану при заведенном двигателе например при кратковременной остановке или для прогрева выполните следующие действия 1 при включенном зажигании и открытой двери нажмите кнопку 2 пульта фонари мигнут 3 раза и про должат мигать на все время охраны с заведенным двигателем пульт издаст мелодичный звуковой сигнал 2 выйдите из автомобиля и закройте дверь 13
- Включение и выключение режима пульт управления подтвердит звуковыми сигналами различного тона при включении режима на дисплее появится надпись 14
- Примечание при охране с заведенным двигателем отсутствует ограничение по времени работы двига теля 14
- Программирование охранных и сервисных функций 14
- Режим пассивного иммобилайзера 14
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 14
- Защита от разбойного нападения anti hi jack 15
- На пульте управления включится сигнал тревоги замигает надпись anti hijack и появится символ 15
- Прежде чем приступить к установке pin кода необходимо включить кодовый режим аварийного отклю чения в пункте 5 таблицы программирования охранных и сервисных функций 15
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 15
- Установка pin кода 15
- Блокировка двигателя в режиме anti hi jack 16
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 16
- Valet режим 17
- Автоматическая постановка на охрану 17
- Дополнительные функции безопасности 17
- На дисплее пульта появится символ и прозвучит мелодичный звуковой сигнал 17
- Память состояния 17
- Программирование 17
- Программирование пультов управления 17
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 17
- Символ исчезнет с дисплея и прозвучит мелодичный звуковой сигнал 17
- Автоматическая перепостановка на охрану защита от случайного нажатия 18
- Автоматическое запирание отпирание дверей при включении выключении зажигания 18
- Вариант работы задается программированием 18
- Внимание открытие дверей капота багажника включение зажигания в пределах 30 45 секундного периода задержки не отменяет включение режима охраны по истечении программно заданного периода времени 18
- Если в течение 30 сек после снятия с охраны не открывалась ни одна из дверей автомобиля капот или багажник или не включалось зажигание система автоматически вернется в режим охраны 18
- Если программно включен режим отложенной охраны при приеме команды постановки на охрану только запираются двери режим же охраны будет включен через 30 или 45 секунд в зависимости от программной установки 18
- При программно включенной функции автоматического запирания и при условии что все двери автомо биля закрыты замки дверей после включения выключения зажигания будут заперты открыты a при нажатии педали тормоза при включенном зажигании сразу после выключения b через 10 секунд после включения сразу после выключения c не будут заперты сразу после выключения d функция полностью выключена 18
- Режим отложенной охраны 18
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 18
- Дистанционное управление замками дверей при включенном зажигании 19
- Для входа в режим установок нажмите и удерживайте кнопку 4 до мелодичного звукового сигнала пульта после сигнала не отпуская кнопки дождитесь двойного звукового сигнала далее следуйте рекомендациям приведенной ниже таблицы 19
- Память тревог 19
- Предупреждение о неисправности 19
- Проверка состояния системы 19
- Пульт управления подаст длинный звуковой сигнал 19
- Пульт управления при этом подаст длинный звуковой сигнал и соответ ствующие пиктограммы на дисплее будут мигать 19
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 19
- Установка временных режимов часов будильника таймера обратного отсчета 19
- Функции диагностики 19
- Дисплей пульта управления содержит индикатор заряда элемента питания если индикатор показывает что элемент питания разряжен замените его во избежание снижения дальности приема передачи сигна ла 20
- Дистанционное отпирание багажника если подключен дополнительный канал 20
- Индикация наличия двусторонней связи 20
- Индикация разряда элемента питания пульта управления 20
- Программируемый дополнительный канал управления 2 20
- Режим поиска 20
- Руководство пользователя и инструкция по установке cenmax vigilant v 7 20
- Сервисные режимы 20
- Учет задержки салонного света 20
