РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ

Система тревожной сигнализации транспортных средств (СТСТС) PHARAON M7 соответствует

российским и международным стандартам:

ГОСТ Р 41.97-99 (ЕЭК ООН 97). Единообразные предписания для официального утверждения

СТСТС транспортных средств и механических транспортных средств в отношении

их тревожной сигнализации

ГОСТ Р 50009-2000. Совместимость технических средств электромагнитная. Технические средства

охранной сигнализации. Требования и методы испытаний

ВВЕДЕНИЕ

Благодарим Вас за приобретение системы тревожной сигнализации транспортных средств

(СТСТС) PHARAON M7 (далее система). Система вобрала в себя все новые разработки в области

охранных систем для мототранспорта. PHARAON M7 обладает простотой управления и инсталляции,

может быть установлена на любой мотоцикл, квадроцикл, мотороллер, мопед, снегоход и прочие

сухопутные малогабаритные мототранспортные средства с бортовым напряжением сети 12 В

и оснащенные аккумуляторной батареей. Использование системы PHARAON M7 позволит Вам

быть уверенным в надежной защите Вашего мототранспортного средства.

ОРАНЖЕВЫЙ

-300 мА в режиме охраны. Этот выход замкнут на массу, когда система находится в режиме охраны.

Он может быть использован для подключения дополнительных нормально замкнутых реле блокировки.

Допустимый ток нагрузки до 300 мА позволяет при необходимости параллельно подключить до 3-х

типовых реле.

ЖЕЛТЫЙ/БЕЛЫЙ

-300 мА управление клаксоном. Этот выход позволяет подключить реле управления клаксоном.

Выход замкнут на массу, когда система находится в режиме тревоги. Допустимый ток нагрузки

до 300 мА позволяет при необходимости параллельно подключить до 3-х типовых реле.

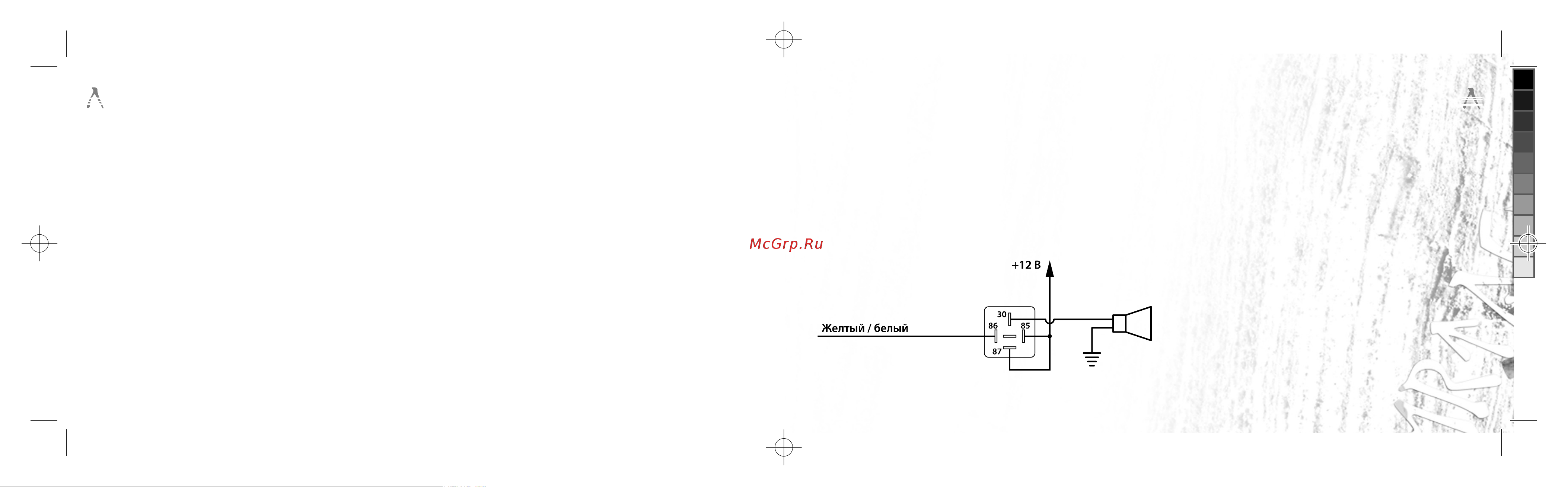

Схема 3. Способ управления клаксоном

с использованием дополнительного реле
