![Sheriff ZX-910v2 [28/40] Установка основных компонентов системы](/views2/1925945/page28/bg1c.png)
28

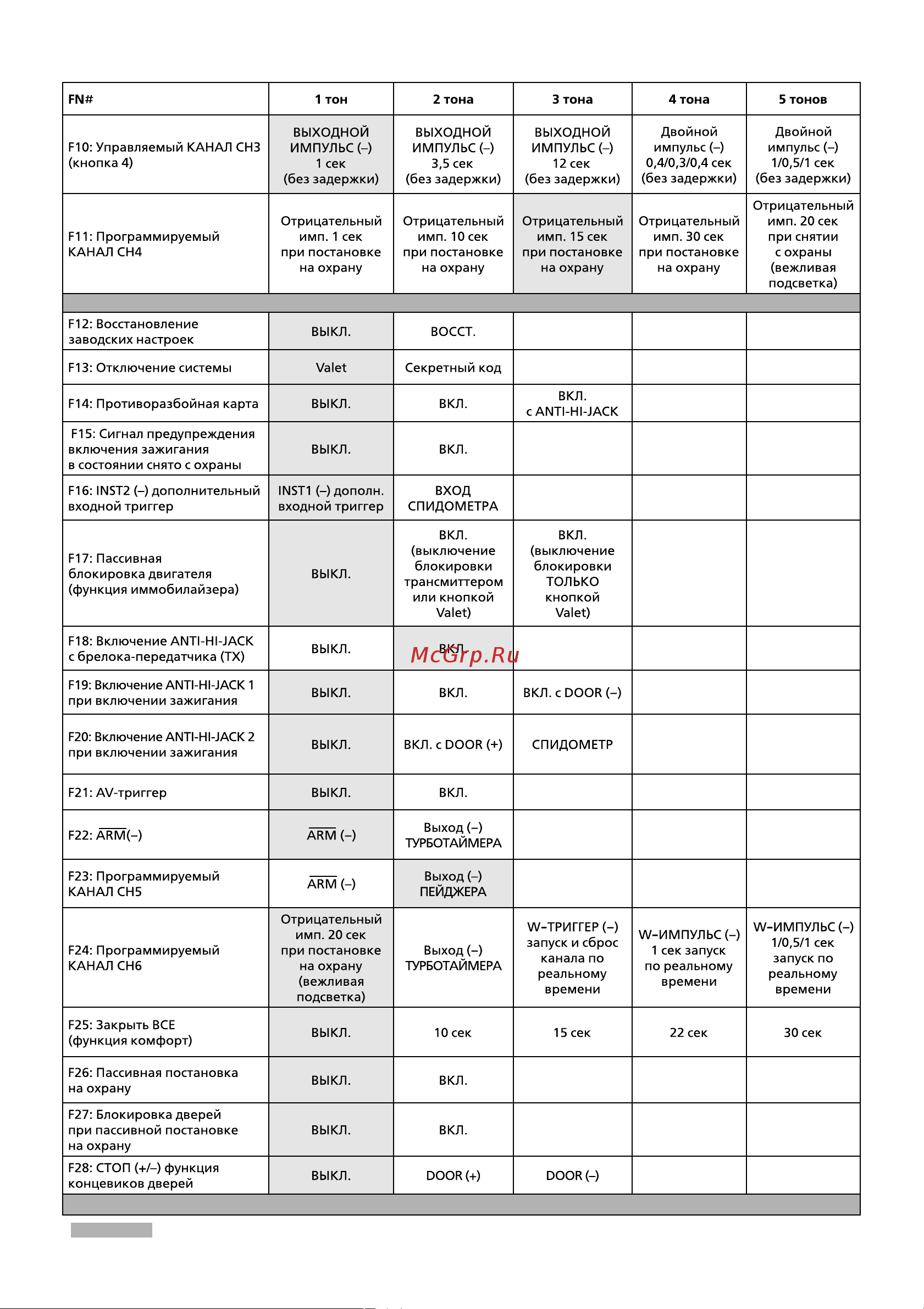

ZZXX991100 SSHHEERRIIFFFF
АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С ШЕСТЬЮ
СЕРВИСНЫМИ КАНАЛАМИ С ПЕРЕПРОГРАММИРУЕМОЙ
ЛОГИКОЙ РАБОТЫ, ИНТЕРАКТИВНЫМ LCDПЕЙДЖЕРОМ,
СИСТЕМАМИ ПАССИВНОЙ И АКТИВНОЙ ЗАЩИТЫ ОТ УГОНА
И ЗАХВАТА АВТОМОБИЛЯ
РУКОВОДСТВО ПО УСТАНОВКЕ
Оглавление
Установка основных компонентов системы
Основной блок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Сирена . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Концевой выключатель капота или багажника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Светодиодный индикатор системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Переключатель Valet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Датчик удара . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Подключение проводов системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Большой 20контактный разъем системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Использование датчика скорости . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Пример использования линий IGN1(+), IGN2(+) в режиме турботаймера . . . . . . . . . . . . . .31
Управление открыванием багажника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
Стандартные конфигурации отпирания/запирания замков дверей автомобиля . . . . . . .33
Дополнительные полезные схемы управления центральным замком . . . . . . . . . . . . . . . . .35
Дополнительные полезные схемы управления внутрисалонным освещением . . . . . . . . .36
Завершение установки системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
Схема включения ZX910 SHERIFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
Комплектация ZX910 SHERIFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Основные технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Глоссарий (часто используемые термины и обозначения) . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
УУссттааннооввккаа ооссннооввнныыхх ккооммппооннееннттоовв ссииссттееммыы
Основной блок (модуль управления)
Выберите в пассажирском салоне место для установки основного блока системы (за прибор
ной панелью автомобиля) и закрепите блок с помощью двух винтов. Также основной блок си
стемы может быть закреплен с помощью кабельных стяжек.
Никогда не устанавливайте основной блок системы в отсеке двигателя автомобиля, потому что
корпус данного модуля негерметичен. Также следует избегать установку данного блока непо
средственно на штатные электронные узлы автомобиля. Электронные узлы автомобиля могут
служить источником радиочастотных помех, что, в свою очередь, может привести к сокраще
нию рабочего расстояния передатчика системы или появлению перерывов в работе системы.
