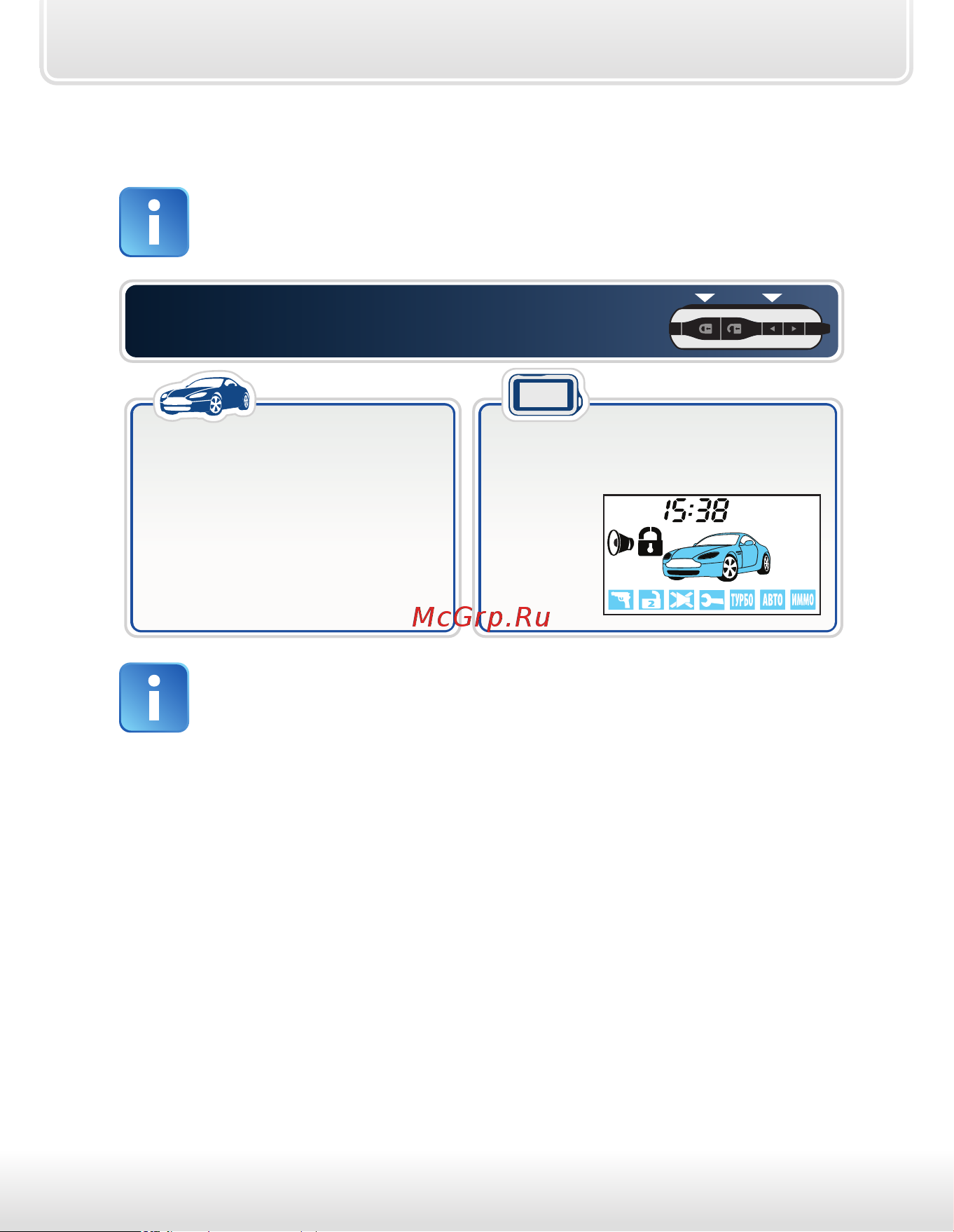

Starline E60 Dialog [51/84] Режим паника
![Starline E60 Dialog [51/84] Режим паника](/views2/1925961/page51/bg33.png)
инструкция по эксплуатации
51
Режим «паника»
При активации режима «паника» на 15 секунд включатся
световые и звуковые сигналы тревоги. Если охрана была
выключена, включится режим охраны.
При выключенном зажигании одновременно
и длительно нажмите кнопки 1 и 3 брелка:
• на 15 секунд включатся
сигналы тревоги,
• закроются замки дверей
(если они были открыты),
• включится режим охраны
(если охрана была
выключена)
• 1 короткий сигнал,
• индикация включенного
режима
охраны
автомобиль
брелок
После окончания сигналов тревоги режим охраны останется
включенным. Для прерывания сигналов тревоги в режиме
«паника» нажмите кнопку 2 брелка.
Сигнализация останется в режиме охраны.
