![Yamaha NS-PA120 [30/40] Схема подключения](/views2/1212184/page30/bg1e.png)
5 Ru
Предупреждение: Перед выполнением каких-либо подключений убедитесь в том, что силовые кабели
аудиовидеокомпонентов отсоединены от розеток переменного тока.

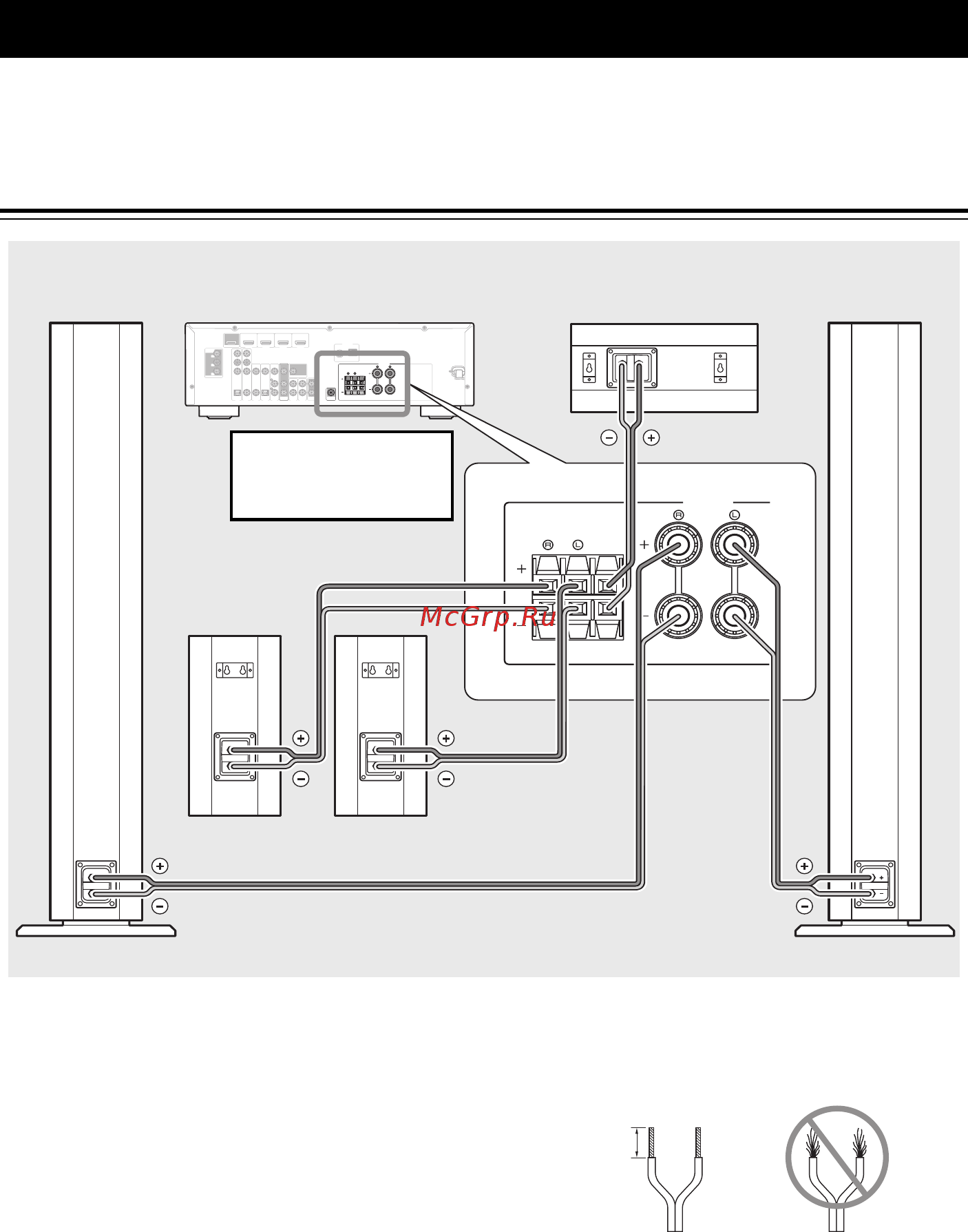

Схема подключения
■ Подготовка кабелей колонок
После размещения колонок разрежьте 24,5-
метровый кабель колонок на пять отрезков, чтобы
подключить правую и левую фронтальные колонки,
центральную колонку и правую и левую колонки
окружающего звучания.
1 Разрежьте поставляемый кабель колонок на
отрезки необходимой длины для каждой
колонки.
2 Удалите изоляцию на длине примерно 15 мм
на конце каждого провода.
3 Оголенные провода необходимо плотно
сплести, чтобы отдельные жилы не
выступали наружу.
Примечания
• Кабели колонок должны быть максимально
короткими. Не связывайте и не сматывайте
избыточную часть кабеля.
• Будьте осторожны, чтобы не допустить травм в
процессе подготовки кабелей.

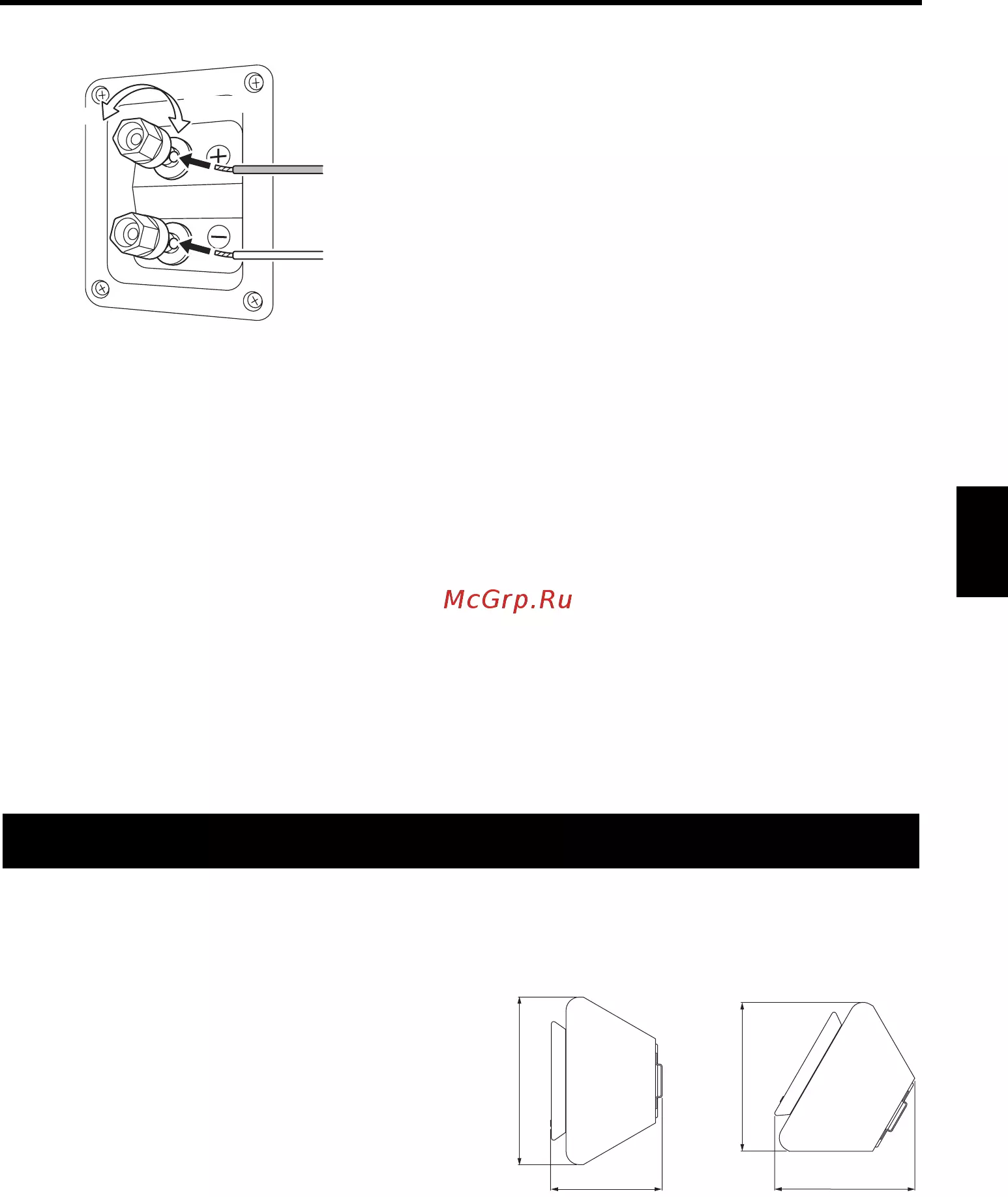

Подключение колонок
ANTENNA
FM
GND
AM
COMPONENT
VIDEO
P
R
P
B
Y
OPTICAL
(
TV
)
AV 1
AV 2
AV 3
AV 4
AV 5
AUDIO 1
AUDIO 2
COAXIAL
(
CD
)
COAXIAL
OPTICAL
VIDEO
CENTER
SURROUND
HDMI 1
(
BD/DVD
)
HDMI 2 HDMI 3
HDMI 4
FRONT
COMPONENT
VIDEO
MONITOR OUT
P
R
P
B
Y
HDMI
OUT
MONITOR OUT
AV
OUT
SUBWOOFER
AUDIO
OUT
SPEAKERS
CENTER
SURROUND
FRONT
SPEAKERS
Центральная
Фронтальная колонка
Правая Левая
Примечание: Точное
расположение клемм
колонок зависит от
используемого усилителя.
Колонки окружающего звучания
Правая Левая
Фронтальная колонка
Усилитель
Правильно Неправильно
15 мм
