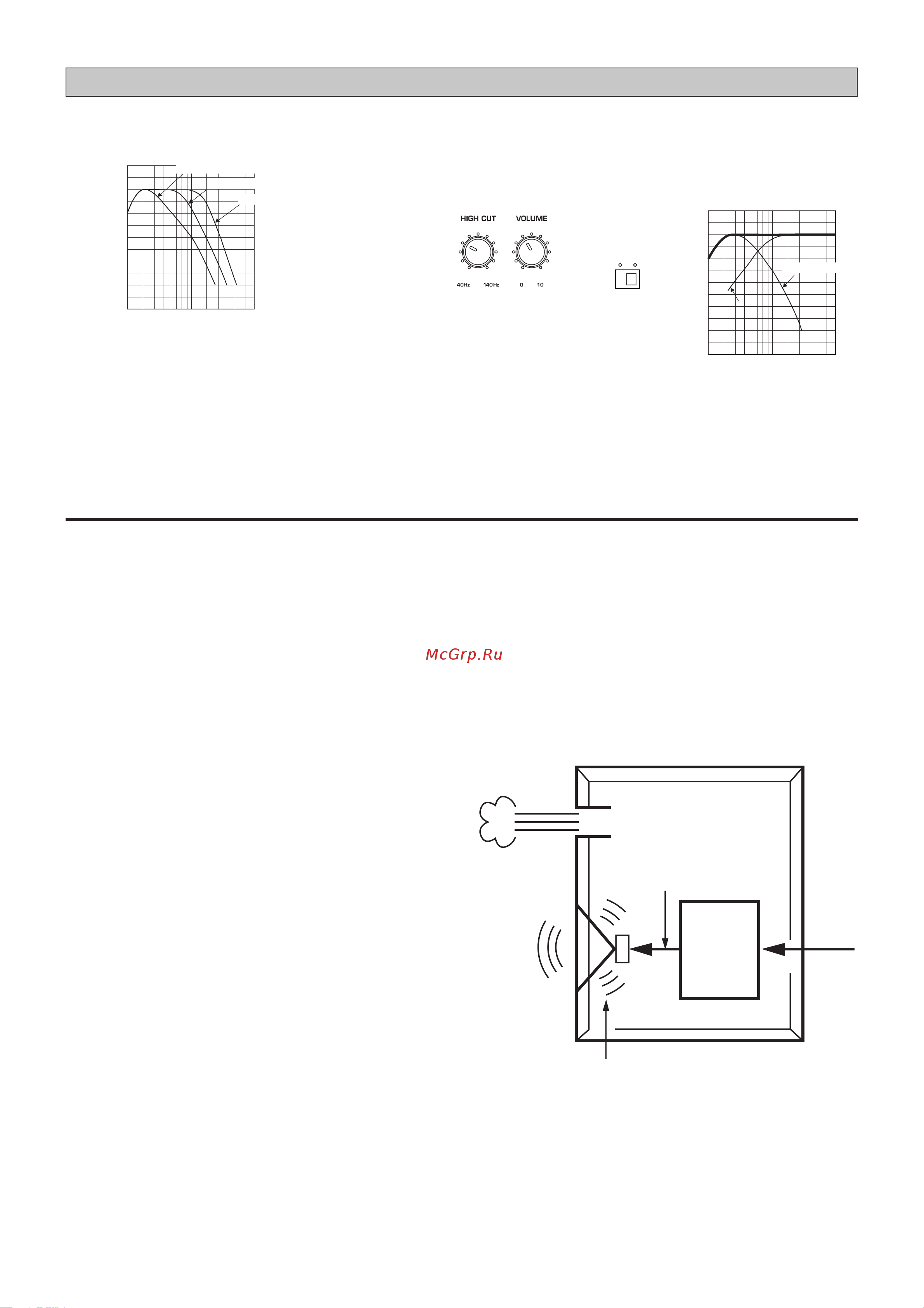

Частотные характеристики сабвуфера

Ниже приведены оптимальные настройки каждого орга-

на управления и частотная характеристика сабвуфера в

сочетании с типовыми основными громкоговорителями.

Пример: сабвуфер в сочетании с 2-полос-

ными акустическими системами, с

диффузорами 10 или 13 см

PHASE – установлено положение REV

Усовершенствованная активная сервотетехнология

(Advanced YAMAHA Active Servo Technology)

Новая активная сервотехнология – Advanced YAMAHA

Active Servo Technology – основана на применении схемы

усовершенствованного преобразования отрицательного

импеданса (ANIC), позволяющей стандартному преобра-

зователю отрицательного импеданса динамически изме-

нять параметры для получения оптимального значения,

соответствующего изменяющемуся сопротивлению

громкоговорителя. С помощью данной схемы технология

Advanced YAMAHA Active Servo Technology может обеспе-

чить более стабильные характеристики и улучшить по-

казатель звукового давления по сравнению с технологи-

ей Active Servo Technology, результатом чего является бо-

лее естественное и динамичное воспроизведение низ-

ких частот.

Низкочастотный

сигнал высокой

амплитуды

Корпус

Порт

Низкочастотный

громкоговоритель

(резонатор Гельмгольца)

Усилитель

с активной

серво-

обработкой

Сигналы

Сигналы низкой амплитуды

Привод сотрицательным

импедансом

Теория активной сервотехнологии (Active Servo

Technology) базируется на двух основных принципах –

резонаторе Гельмгольца и усилителе с приводом и отри-

цательным импедансом. Акустические системы, реали-

зующие эти принципы, воспроизводят низкие частоты

посредством «воздушного низкочастотника» - порта или

отверстия в корпусе громкоговорителя. Это отверстие

используется вместо низкочастотной головки в типовых

разрабатываемых акустических системах, где оно вы-

полняет те же функции. Так, волны низкой амплитуды

внутри корпуса громкоговорителя могут, согласно резо-

нансной теории Гельмгольца, излучаться из этого отвер-

стия как волны большой амплитуды в том случае, если

конструкция такова, что размер отверстия и объем акус-

тической системы находятся в определенной пропорции.

Кроме того, чтобы выполнить это условие, амплитуды

колебаний внутри корпуса должны быть определенной и

достаточной мощности, поскольку они должны преодо-

леть сопротивление, оказываемое воздухом, находя-

щимся внутри.

Таким образом, эта проблема решается путем использо-

вания конструкции, в которой усилитель вырабатывает

определенные сигналы. Если бы сопротивление звуко-

вой катушки можно было уменьшить до “0”, то переме-

щение диффузора динамика стало бы линейным по от-

ношению к амплитуде сигнала. Для этого используется

специальный усилитель с сервоприводом и отрицатель-

ным импедансом, позволяющий компенсировать выход-

ной импеданс усилителя. Используя задающую схему с

отрицательным импедансом, усилитель способен созда-

вать строго определенные, хорошо демпфированные

сигналы низкой амплитуды и частоты. Именно эти волны

затем излучаются из отверстия громкоговорителя как

высокоамплитудный звук. Поэтому такая система, ис-

пользующая оконечный усилитель с приводом и отрица-

тельным импедансом и корпус акустической системы с

резонатором Гельмгольца может воспроизводить широ-

кий диапазон частот звука с поразительным качеством

и минимальными искажениями.

Особенности, описанные выше и объединенные вместе,

составляют основу структуры активной сервотехнологии.

20 50 100 200 500Hz

HIGH CUT 40 Hz

HIGH CUT 90 Hz

HIGH CUT 140 Hz

20 50 100 200 500Hz

YST-SW515

Характеристика

основных громко-

говорителей

PHASE

REVNORM
