Sony LBT-XB3 [4/84] Etap 1 montaż systemu
![Sony LBT-XB3 [4/84] Etap 1 montaż systemu](/views2/1927211/page4/bg4.png)
4
Etap 1: Montaż systemu
Przygotowania wstępne
Proszę przeprowadzić montaż zgodnie z instrukcjami etapów
1
do
4
, korzystając z dostarczonych kabli i osprzętu.

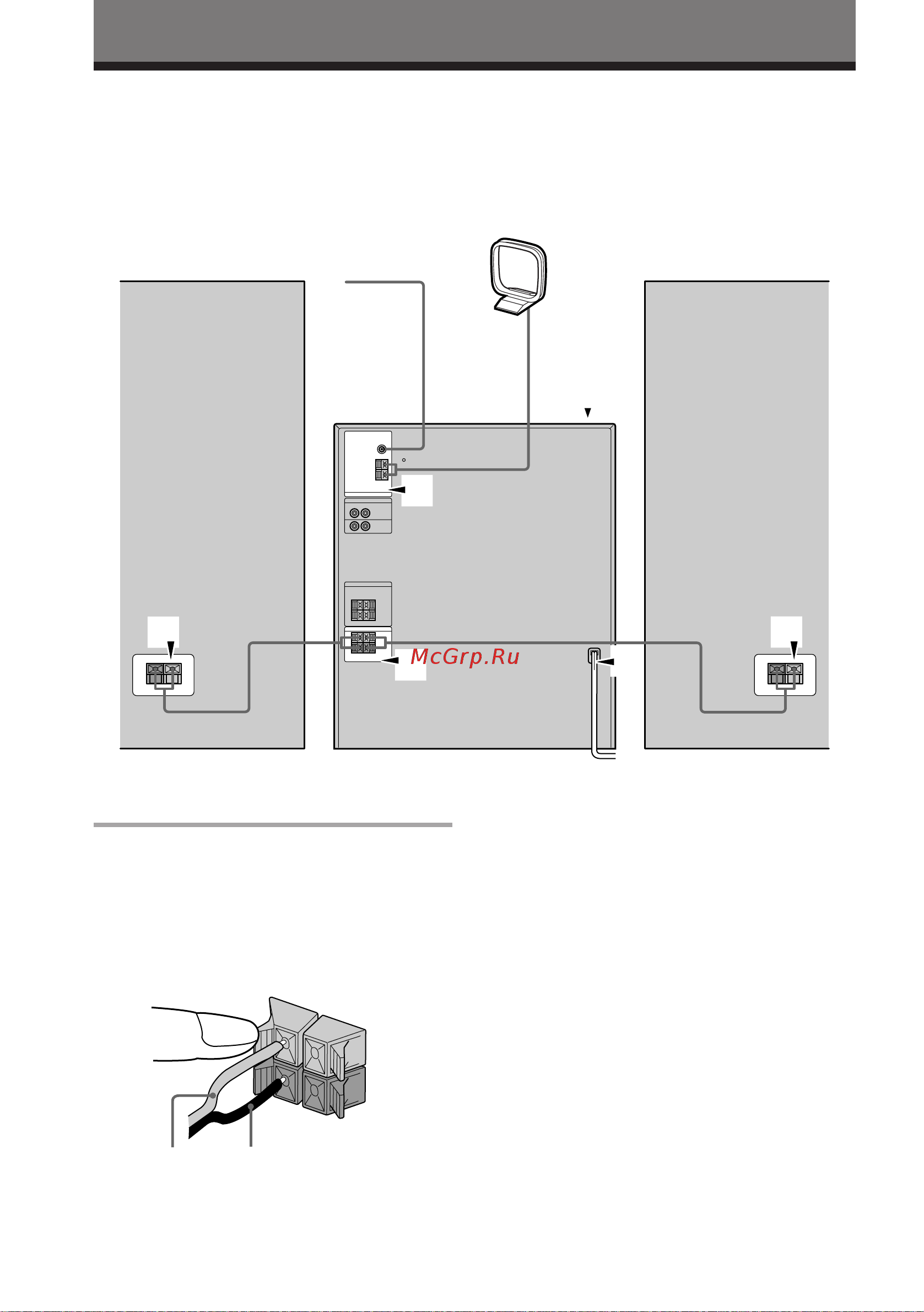

Na ilustracji jest model LBT-XB6.
1
Podłączanie głośników.
1
Kable głośników należy podłączyć do gniazdek
o tych samych kolorach, oznaczonych
SPEAKER.
Aby uniknąć zakłóceń, należy Kable głośników
umiejscowić z dala od anten.
* Kolor kabli posiadanych głośników może być inny.
Szczegóły należy sprawdzić w instrukcji obsługi
głośników.
Czarny* (
’
)Czerwony* (
‘
)
Lewy głośnik
Prawy głośnik
Antena ramowa AM
Antena FM
2
Kabel należy montować końcówką z której
usunięto izolację. Montaż izolowanej końcówki
kabla zakłóci połączenia głośnika i spowoduje
brak dźwięku.
Uwaga
Głośniki dla modelu LBT-XB3/XB5 nie zostały
wyposażone w gniazdka. Proszę podłączyć
przewody głośników do gniazdek głównego
sprzętu.
2
3
1
1
1
4
R
+
L
+
–
