Onkyo TX-SR607 [102/104] Усилительный тракт
![Onkyo TX-SR607 [102/104] Усилительный тракт](/views2/1927718/page102/bg66.png)

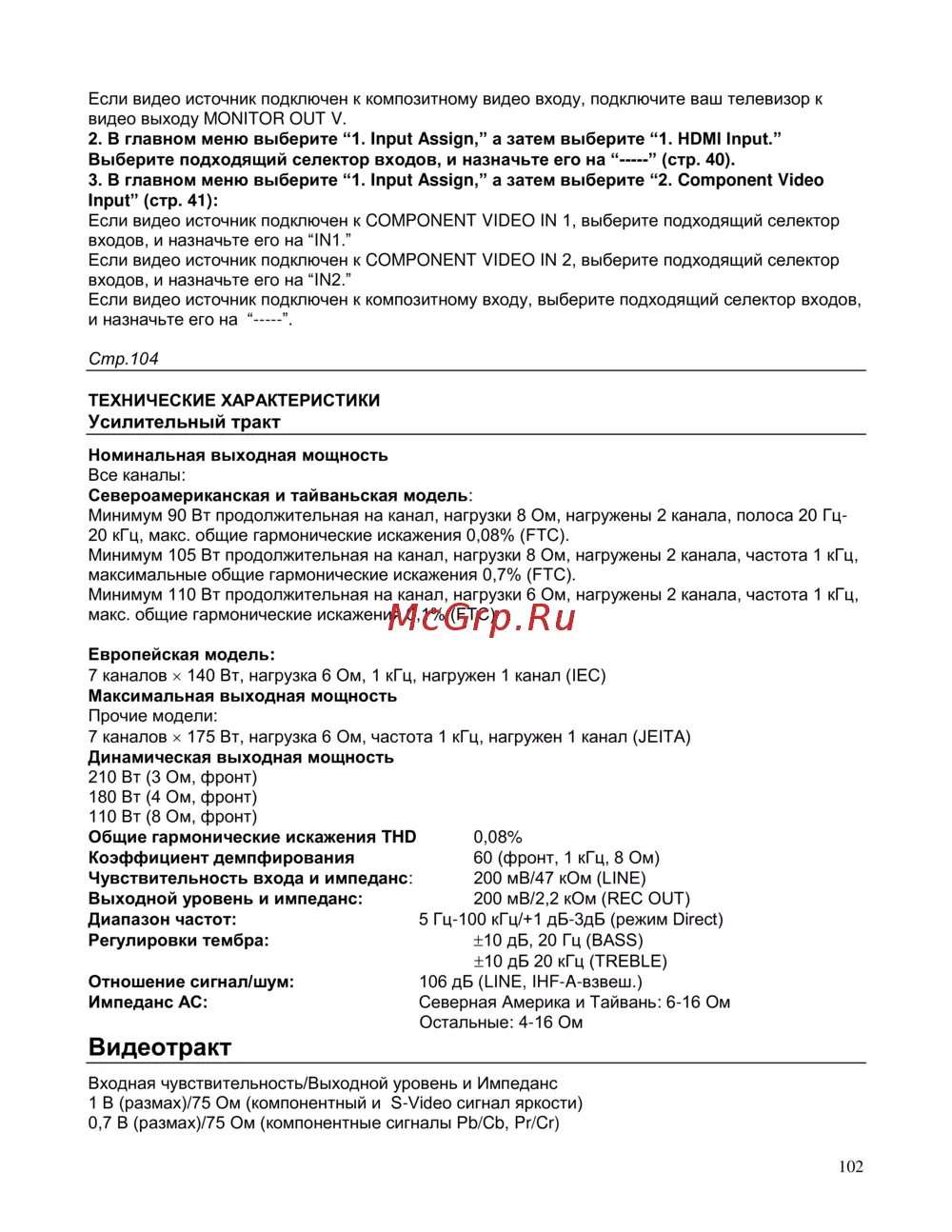

102
Если видео источник подключен к композитному видео входу, подключите ваш телевизор к
видео выходу MONITOR OUT V.
2. В главном меню выберите “1. Input Assign,” а затем выберите “1. HDMI Input.”
Выберите подходящий селектор входов, и назначьте его на “-----” (стр. 40).
3. В главном меню выберите “1. Input Assign,” а затем выберите “2. Component Video
Input” (стр. 41):
Если видео источник подключен к COMPONENT VIDEO IN 1, выберите подходящий селектор
входов, и назначьте его на “IN1.”
Если видео источник подключен к COMPONENT VIDEO IN 2, выберите подходящий селектор
входов, и назначьте его на “IN2.”
Если видео источник подключен к композитному входу, выберите подходящий селектор входов,
и назначьте его на “-----”.
Стр.104
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Усилительный тракт
Номинальная выходная мощность
Все каналы:
Североамериканская и тайваньская модель:
Минимум 90 Вт продолжительная на канал, нагрузки 8 Ом, нагружены 2 канала, полоса 20 Гц-
20 кГц, макс. общие гармонические искажения 0,08% (FTC).
Минимум 105 Вт продолжительная на канал, нагрузки 8 Ом, нагружены 2 канала, частота 1 кГц,
максимальные общие гармонические искажения 0,7% (FTC).
Минимум 110 Вт продолжительная на канал, нагрузки 6 Ом, нагружены 2 канала, частота 1 кГц,
макс. общие гармонические искажения 0,1% (FTC)
Европейская модель:
7 каналов 140 Вт, нагрузка 6 Ом, 1 кГц, нагружен 1 канал (IEC)
Максимальная выходная мощность
Прочие модели:
7 каналов 175 Вт, нагрузка 6 Ом, частота 1 кГц, нагружен 1 канал (JEITA)
Динамическая выходная мощность
210 Вт (3 Ом, фронт)
180 Вт (4 Ом, фронт)
110 Вт (8 Ом, фронт)
Общие гармонические искажения THD 0,08%
Коэффициент демпфирования 60 (фронт, 1 кГц, 8 Ом)
Чувствительность входа и импеданс: 200 мВ/47 кОм (LINE)
Выходной уровень и импеданс: 200 мВ/2,2 кОм (REC OUT)
Диапазон частот: 5 Гц-100 кГц/+1 дБ-3дБ (режим Direct)
Регулировки тембра: 10 дБ, 20 Гц (BASS)
10 дБ 20 кГц (TREBLE)
Отношение сигнал/шум: 106 дБ (LINE, IHF-A-взвеш.)
Импеданс АС: Северная Америка и Тайвань: 6-16 Ом
Остальные: 4-16 Ом
Видеотракт
Входная чувствительность/Выходной уровень и Импеданс
1 В (размах)/75 Ом (компонентный и S-Video сигнал яркости)
0,7 В (размах)/75 Ом (компонентные сигналы Pb/Cb, Pr/Cr)
