Другие подключения
10
61
Ru

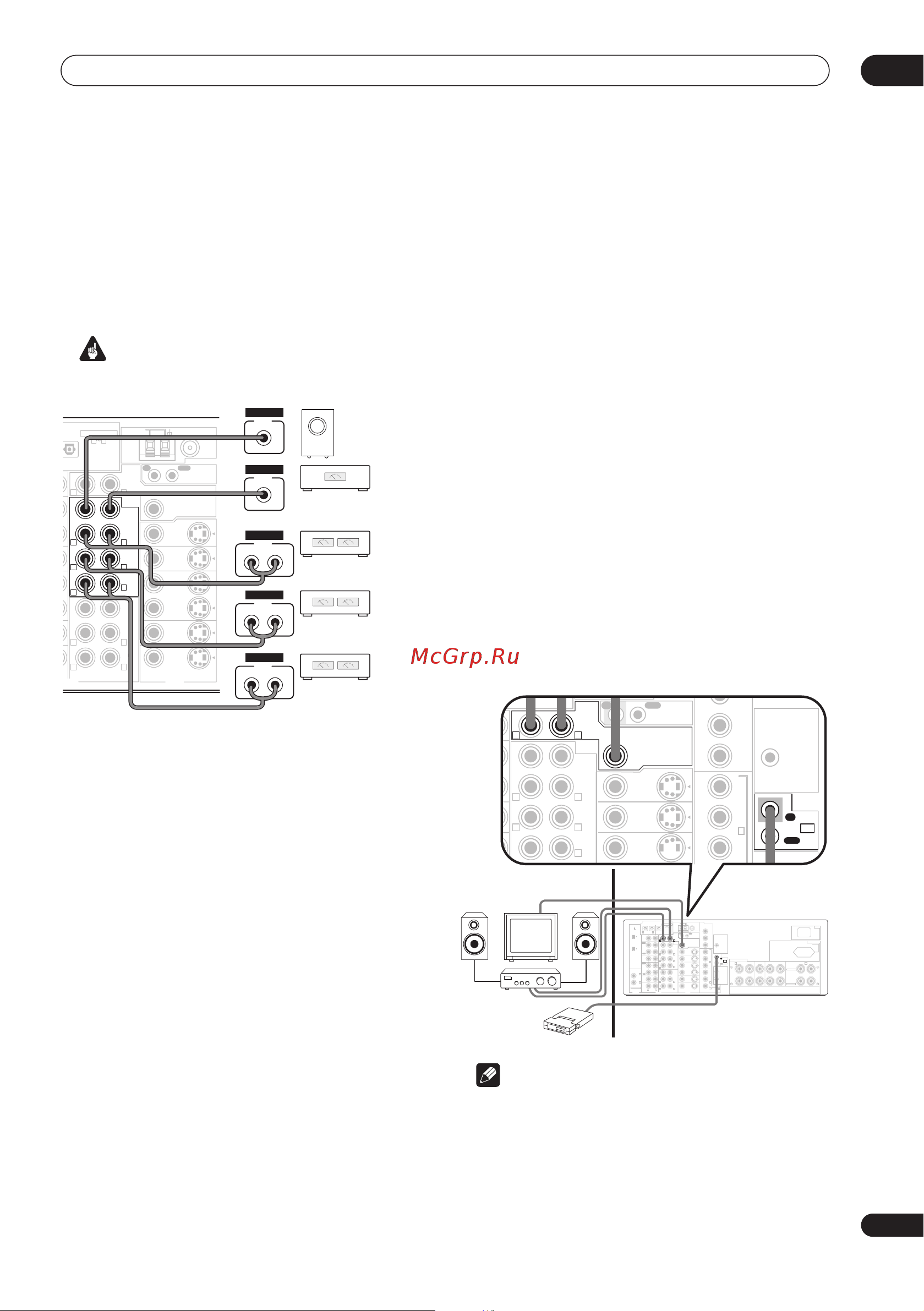

Подключение дополнительных
усилителей
Мощности данного ресивера более, чем достаточно для
любого домашнего применения, но имеется возможность
подключения дополнительных усилителей к каждому каналу
системы при помощи выходов предварительного усилителя.
Для подключения усилителей выполните соединения,
показанные ниже.
Внимание
• Перед выполнением или изменением схем подсоединения
отключите кабель питания от розетки переменного тока.
•Можно использовать дополнительный усилитель как на
выходе предварительного усилителя заднего канала
объемного звучания, так и на отдельном
громкоговорителе. В этом случае подсоедините усилитель
только к левому (
L (Single)
) разъему.
• Звук, поступающий через разъемы заднего канала
объемного звучания будут зависеть от его конфигурации,
описанной в разделе Настройка заднего
громкоговорителя объемного звучания на стр. 38.
• Чтобы был слышен только усиленный звук, установите
систему громкоговорителей в положение
OFF (ВЫКЛ.)
или просто отсоедините все громкоговорители,
подключенные непосредственно к ресиверу.
• Если низкочастотный громкоговоритель не используется,
выберите для параметра настройки громкоговорителей
значение “большой” (см. раздел Speaker Setting
(Настройка громкоговорителей) на стр. 44).
Прослушивание в режиме Multi Room
Только модель VSX-2014i
При возможном использовании вместе с ИК-датчиком
(например, блок Niles или Xantech), данный ресивер может
обслуживать две независимых системы громкоговорителей в
разных комнатах. В двух комнатах одновременно могут
воспроизводиться различные источники или при
необходимости один и тот же источник. Основное и смежное
помещение имеют независимое питание (основное
помещение можно отключить, а смежное оставить
включенным) и для управления системой в смежном
помещении можно использовать пульт дистанционного
управления данного устройства. Может понадобиться указать
настройки громкости и тип ИК-датчика согласно указаниям
раздела Multi Room Setup (Прослушивание в режиме Multi
Room) на стр. 71.
Подключение при использовании в
нескольких помещениях
Можно осуществить подключение в смежном помещении при
наличии отдельного усилителя, телевизора,
громкоговорителей и ИК-датчика.
1 Подсоедините ИК-датчик к разъему MULTIROOM &
SOURCE IR IN в задней части данного ресивера.
2 Подключите отдельный усилитель к разъемам
MULTIROOM & SOURCE OUT, а телевизор – к разъемам
MULTI-ROOM & SOURCE MONITOR OUT, размещенные в
задней части данного ресивера.
Необходимо подключить пару громкоговорителей к усилителю
смежного помещения, как показано на схеме ниже.
Примечание
• Даже если у вас нет ИК-датчика, можно осуществить
подключение в нескольких помещениях и использовать
для управления системой в смежном помещении
переднюю панель.
OUT
PRE
OUT
CEN-
TER
CEN-
TER
SUR-
ROUND
SUR-
ROUND
SUR-
ROUND
BACK
(
Single
)
FRONT
FRONT
SUBW.
SUBW.
MULTI CH IN
CONTROL
MULTI-ROOM & SOURCE
MONITOR
MONITOR
VIDEO1
DVR /
VCR
TV/
SAT
DVD/
LD
IN
IN
IN
VIDEO
A
UDIO
VIDEO S- VIDEO
IN
OUT
OUT
OUT
ANTENNA
AM LOOP
FM UNBAL 75Ω
R L
R L
R L
R
R
L
L
R L
OUT
IN
ASSIGNABLE
OUT
DIGITAL
1
4
Активный
низкочастотный
громкоговоритель
Усилитель центрального
канала (моно)
INPUT
LR
ANALOG
INPUT
LR
ANALOG
INPUT
LR
ANALOG
INPUT
ANALOG
INPUT
ANALOG
Усилитель
переднего канала
Усилитель канала
объемного звучания
Усилитель заднего канала
объемного звучания
ASSIGNABLE
CD
IN
IN
IN
IN
IN
IN
OUT
OUT
CD-R/
TAPE/MD
VIDEO1
DVR /
VCR
DVD/
LD
TV/
SAT
OUT
PRE
OUT
CEN-
TER
CEN-
TER
SUR-
ROUND
SUR-
ROUND
SUR-
ROUND
BACK
(
Single
)
FRONT
FRONT
SUBW.
SUBW.
MULTI CH IN
CONTROL
MULTI-ROOM & SOURCE
MONITOR
MONITOR
VIDEO1
DVR /
VCR
TV/
SAT
DVD/
LD
IN
IN
IN
VIDEO
COMPONENT
ASSIGNABLE
MULTI-
ROOM &
SOURCE
AUDIO
VIDEO S-VIDEO
RS - 232C
IN
IN
OUT
OUT
OUT
ANTENNA
AM LOOP
FM UNBAL 75Ω
MONITOR OUT
12V
TRIGGER
Y
Y
P
B
P
R
P
B
P
R
Y
P
B
P
R
1 2
2
IN
1
R L
R L
R L
R
R
L
L
R
R
L
L
PLAY
PLAY
REC
OUT
REC
IN
OUT
IR
IN
VIDEO
(
DC OUT12V/
100mA MAX
)
ASSIGNABLE
S400
S400
IN
(
DVD/
LD
)
IN
(
CD
)
DIGITAL
IN
(
CD-R/
TAPE/MD
)
IN OUT
DIGITAL
(
TV/SAT
)
4
3
2 1
1
4
SPEAKERS
AC IN
A B
RL RL
R
L
(
Single
)
FRONT CENTER SURROUND
SURROUND BACK /
SELECTABLE
SELECTABLE
SWITCHED 100W MAX
AC OUTLET
Смежное
помещение
ИК-датчик
Этот ресивер
Отдельный
усилитель
Основное
помещение
OUT
PRE
OUT
CEN-
TER
SUR-
ROUND
SUR-
ROUND
BACK
FRONT
SUBW.
CONTROL
MULTI-ROOM & SOURCE
MONITOR
MONITOR
VIDEO1
IN
IN
MULTI-
ROOM &
SOURCE
OUT
OUT
ANTENNA
12V
TRIGGER
Y
Y
P
B
P
R
P
B
P
R
IN
1
R L
R L
R L
L
OUT
IN
OUT
IR
IN
(
DC OUT12V/
100mA MAX
)
