Yamaha RX-V567 [12/92] Подключения

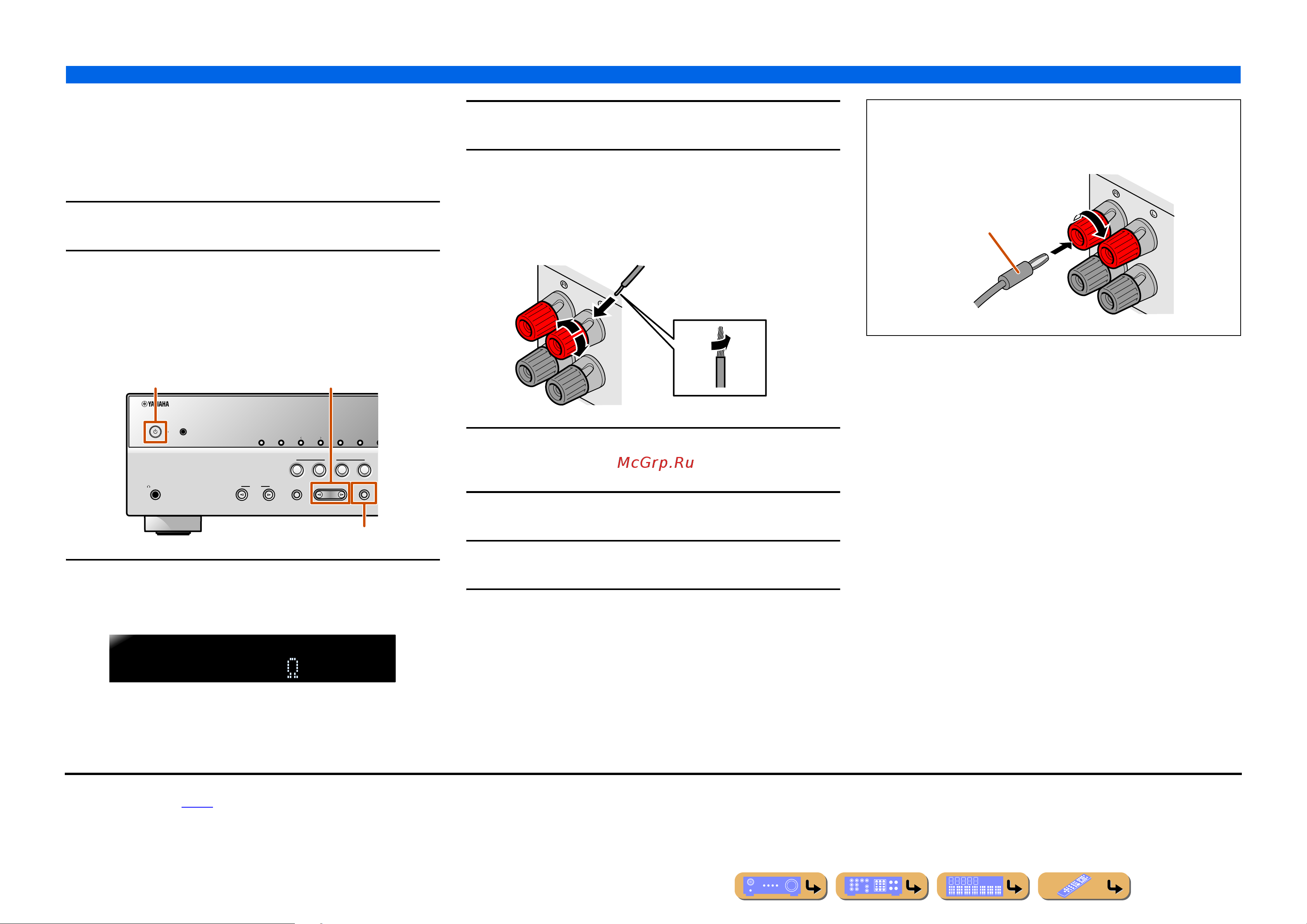

![Yamaha RX-V567 [12/92] Подключения](/views2/1927901/page12/bgc.png)
Ru
12
ПОДКЛЮЧЕНИЯ
Подключение колонок
■
(Только модели для США и Канады)
Изменение импеданса колонок
Настройка данного аппарата на использование колонок с
сопротивлением 8
Ω
является заводской установкой.
При подключении к колонкам с сопротивлением 6
Ω
выполните
следующую процедуру для переключения на 6
Ω
.
1
Переключите данный аппарат в режим ожидания.
2
Нажмите кнопку
A
, одновременно нажав и удерживая
кнопку STRAIGHT на передней панели.
Отпустите кнопки после появления меню “ADVANCED SETUP” на
дисплее передней панели.
Примерно через несколько секунд будут отображены пункты главного
меню.
J1
3
Убедитесь, что на передней панели отображена индикация
“SP IMP.”.
4
Несколько раз нажмите кнопку STRAIGHT для выбора опции
“6
Ω
MIN”.
5
Переключите этот аппарат в режим ожидания, а затем снова
включите его.
Питание включится после завершения настройки сделанных установок.
■
Подключение колонок
1
Удалите приблизительно по 10 мм изоляции на концах
кабелей колонки и надежно скрутите оголенные провода
кабелей во избежание короткого замыкания.
2
Открутите разъемы колонки.
3
Вставьте оголенный провод кабеля колонки в щель на
боковой стороне разъема.
4
Затяните разъем.
PHONES
SILENT
CINEMA
TONE
CONTROL
STRAIGHT
TV
BD
DVD
CD
RADIO
INPUT
PROGRAM
SCENE
INFO
MEMORY
PRESET
FM AM
YPAO MIC
STRAIGHT
PROGRAM l / h
A
SPIMP.-8MIN
FRONT
2
2
3
1
4
4
Подключение вилки штекерного типа (за исключением
моделей для Великобритании, Европы, Азии и Кореи)
Затяните головку и вставьте вилку штекерного типа в торец разъема.
FRONT
Банановый штекер
JJ
1 :
См. раздел “Настройка расширенных функций по мере надобности (меню
Advanced Setup)” (
☞с. 66
) для получения подробной информации по меню
Advanced Setup.
