True-rms Digital Multimeter
Как производить измерения
33
Измерения коэффициента заполнения
Коэффициент заполнения (коэффициент заполнения
периода импульса) - это процент времени, в течение
которого сигнал находится выше или ниже уровня
срабатывания в течение одного периода (Рисунок 9).
Режим измерения коэффициента заполнения
оптимизирован для измерения времени включения
или выключения логических и переключающих
сигналов. Системами типа электронных топливных
инжекционных систем и импульсных источников
питания управляют импульсы п
еременной ширины,
которые могут быть проверены в режиме измерения
рабочего цикла.
Для измерения коэффициента заполнения сигнала
настройте продукт для измерения частоты. Затем
снова нажмите G. Так же, как и для функции
измерения частоты, вы можете изменить смещение
триггера счетчика нажатием E.
Для логических сигналов 5 В используйте диапазон
постоянного тока 6 В. Для автомобильных
переключ
ающихся сигналов 12 В используйте
диапазон 60 В постоянного тока. Для синусоидальных
сигналов используйте самый маленький диапазон,
который не вызывает множественного срабатывания.
(Обычно сигнал без искажений может быть до
десятикратного значения больше по амплитуде, чем
выбранный диапазон напряжений.)
Если измерение коэффициента заполнения не дает
стабильного результата, нажмите MIN MAX; затем
пройдите к отображению ин
дикации AVG (средний).
-Градиент
Точка срабатывания
+Градиент
Точка срабатывания
30% Выше
+Градиент
70% Ниже
-Градиент
100%
gbf3f.eps

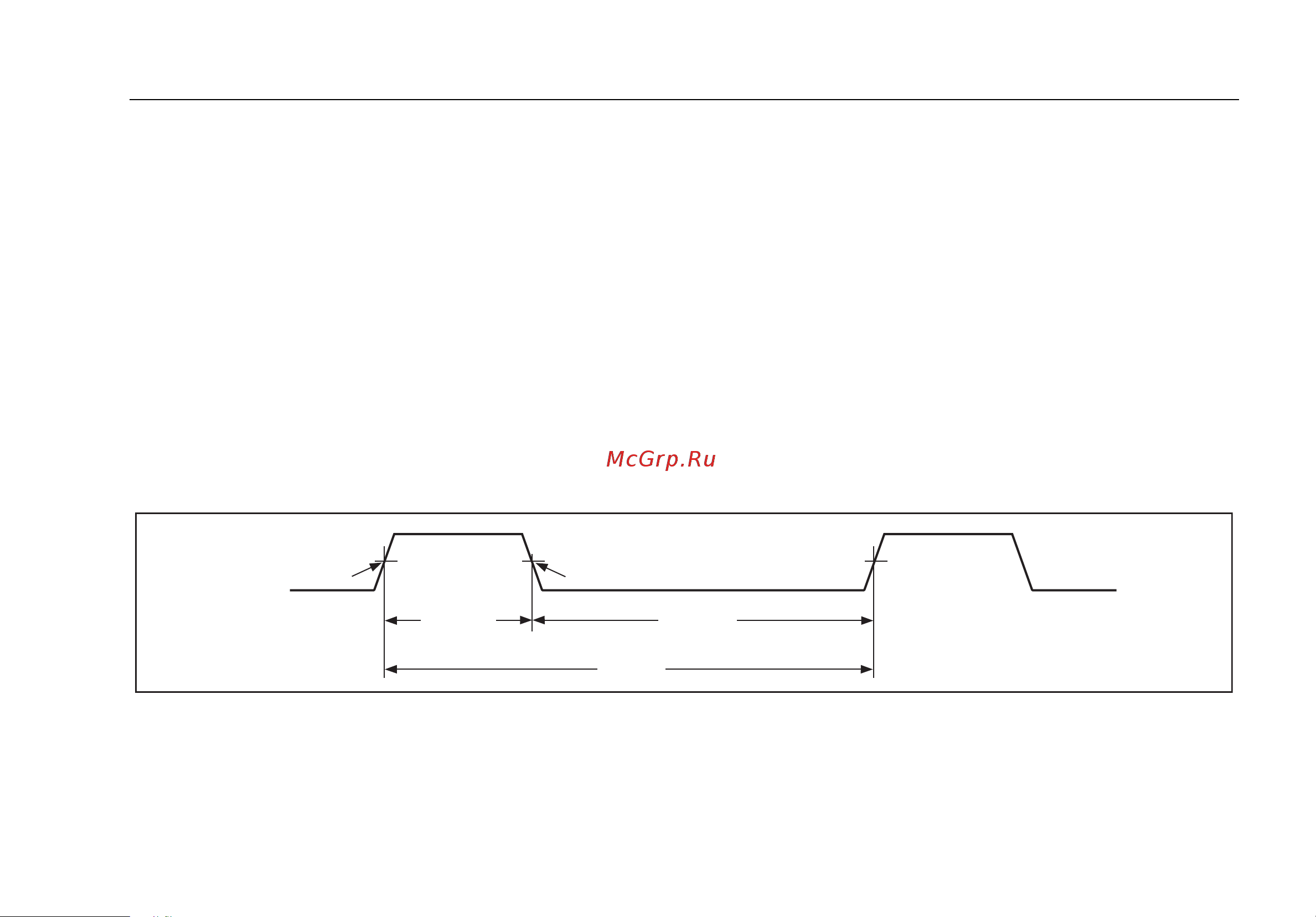

Рис. 9. Составляющие измерений коэффициента заполнения
