19-1
Глава 19
Силовая волна
Введение
В данном режиме измерения, который предусмотрен в моделях Fluke 435-II и
437-II, анализатор функционирует в качестве 8-канального осциллографа, который
фиксирует кривые с высоким разрешением путем однократной регистрации.
Данная функция регистрирует среднеквадратичные значения на пол-цикла по 8
каналам, частоту и мгновенную мощность (Vrms½, Arms½, Вт, Гц и
осциллограммы для напряжения, тока, мощности).
Примечание: Режим Силовая
волна регистрирует длинную осциллограмму, в то
время как режим Волна осциллографа отображает 4 периода мгновенной
осциллограммы.
Примечание: Режим Силовая волна не предусмотрен для измерений в системах
электроснабжения на 400 Гц, поддерживаемых моделью Fluke 437-II.

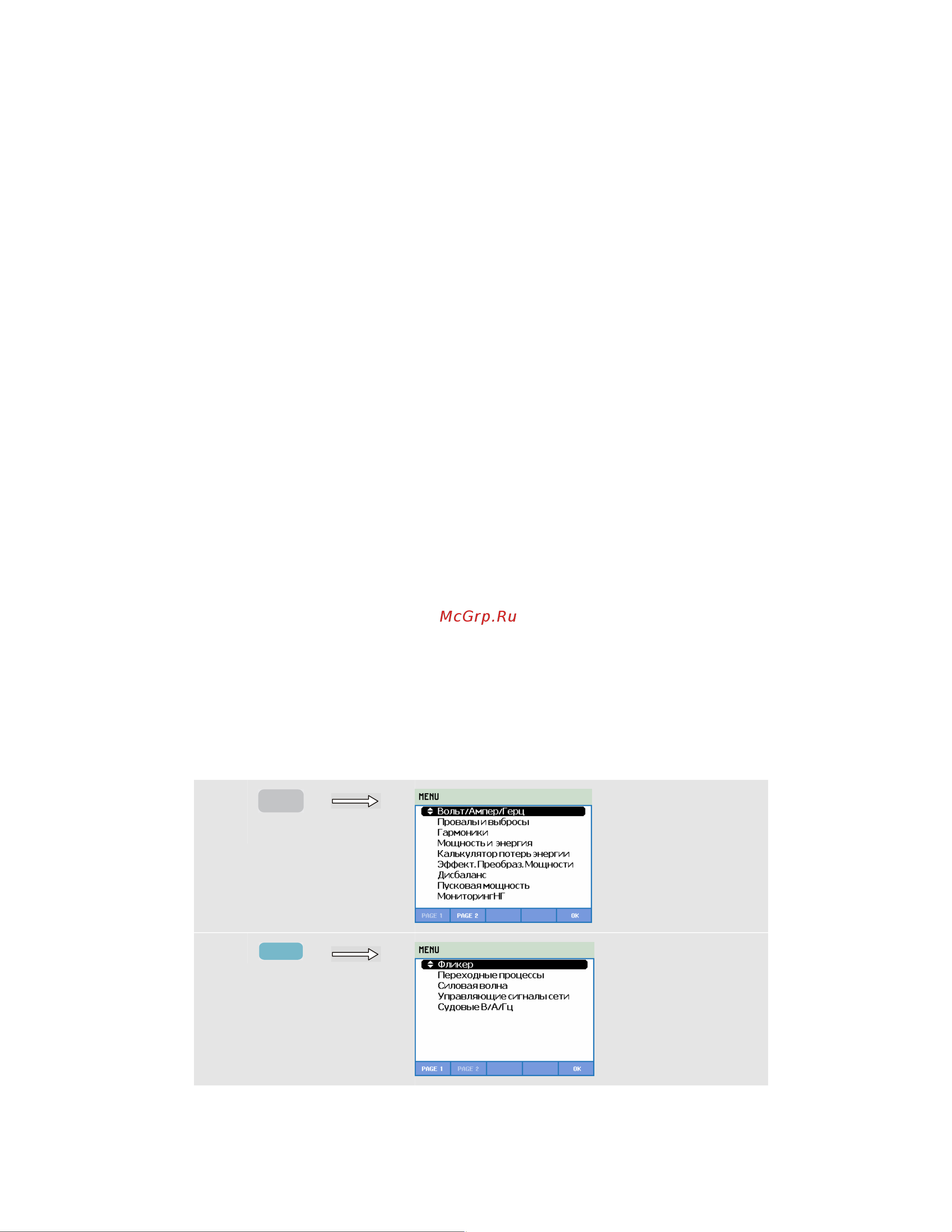

Меню Power Wave (Силовая волна)
Для доступа на экран Силовая волна:
c
MENU
d
F2
