28 | Slovensky
2 609 003 376 | (24.9.09) Bosch Power Tools
Montáž
¢ Pred každou prácou na ručnom elektrickom
náradí vytiahnite zástrčku náradia zo
zásuvky.
Odsávacie zariadenie (PSB 500 RA)
(pozri obrázky A–F)
¢ Prach z niektorých materiálov, napr. z náte-
rov obsahujúcich olovo, z niektorých druhov
tvrdého dreva, minerálov a kovov môže byť
zdraviu škodlivý. Kontakt s takýmto prachom
alebo jeho vdychovanie môže vyvolávať
alergické reakcie a/alebo spôsobiť ochorenie
dýchacích ciest pracovníka, prípadne osôb,
ktoré sa nachádzajú v blízkosti pracoviska.
Určité druhy prachu, napr. prach z dubového
alebo z bukového dreva, sa považujú za
rakovinotvorné, a to predovšetkým spolu s
ďalšími materiálmi, ktoré sa používajú pri
spracovávaní dreva (chromitan, chemické
prostriedky na ochranu dreva). Materiál,
ktorý obsahuje azbest, smú opracovávať len
špeciálne vyškolení pracovníci.
– Používajte podľa možnosti zariadenie na
odsávanie prachu.
– Postarajte sa o dobré vetranie svojho
pracoviska.
– Odporúčame Vám používať ochrannú
dýchaciu masku s filtrom triedy P2.
Dodržiavajte aj predpisy vlastnej krajiny týka-
júce sa konkrétneho obrábaného materiálu.

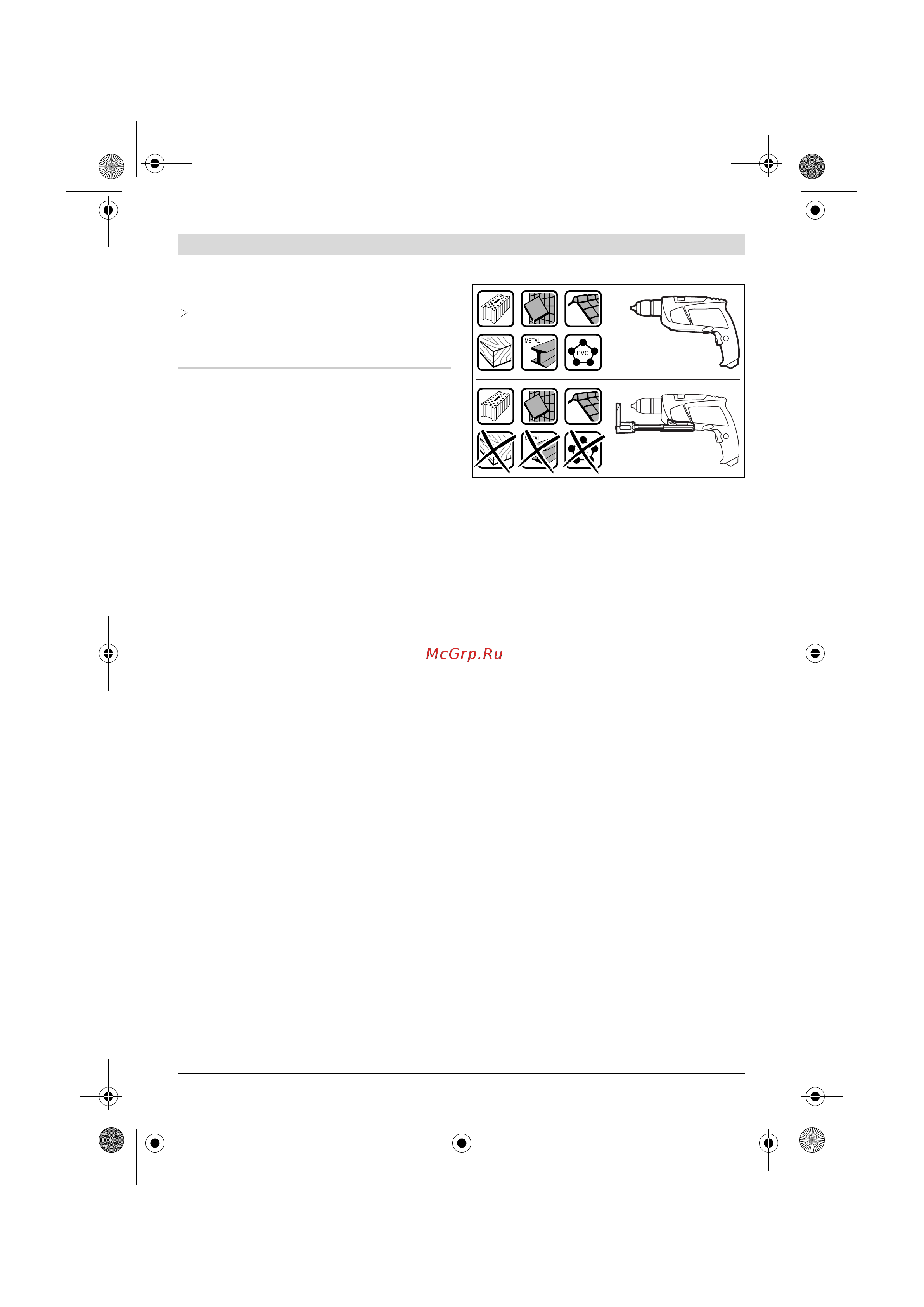

¢ Odsávacie zariadenie používajte len pri
prácach do betónu, tehly a muriva. Drevené
alebo plastové triesky môžu viesť veľmi
rýchlo k upchatiu.
¢ Pozor, nebezpečenstvo požiaru! S
namontovaným odsávacím zariadením
neobrábajte žiadne kovové materiály.
Horúce kovové triesky by mohli zapáliť
niektoré časti odsávacieho zariadenia.
Aby ste dosahovali optimálne odsávanie,
dodržiavajte láskavo nasledujúce pokyny:
– Dbajte na to, aby odsávacie zariadenie
priliehalo na obrobok resp. na stenu. Tým sa
súčasne uľahčí dosiahnutie vŕtania v pravom
uhle.
– Pri používaní odsávacieho zariadenia vždy
pracujte s maximálnym počtom obrátok
náradia.
– Po dosiahnutí požadovanej hĺbky vrtu najprv
vytiahnite vrták z vyvŕtaného otvoru a až
potom vypnite vŕtačku.
– Používajte odsávacie zariadenie len s
namontovanou filtračnou vložkou 16, pretože
inak by sa mohol dostať prach/triesky
dovnútra ručného elektrického náradia a
poškodiť ho.
– Pravidelne kontrolujte stav filtračnej vložky
16. V prípade poškodenia filtračnú vložku
okamžite vymeňte za novú.
– Ochranné tesnenie proti prachu 18 sa môže
opotrebovať predovšetkým pri práci s
veľkými priemermi vrtákov. V prípade
poškodenia tesnenie nahraďte novým.
Namontovanie odsávacieho zariadenia
(pozri obrázok A)
Nasuňte odsávacie zariadenie 12 spredu na
dolnú stranu príklepovej vŕtačky. Dávajte pritom
pozor na to, aby odsávacie zariadenie 12
priliehalo v jednej rovine na teleso a aby bolo
zaaretované.
