JVC GR-SX22EA [41/56] Выполните соединения
![JVC GR-SX22EA [41/56] Выполните соединения](/views2/1928968/page41/bg29.png)
РУ41
Кабель
S-Video
(входит в
комплект)
К контакту
J (JLIP)
Откройте
крышку.
К выходному
разъему Video и
выходному
разъему Audio
К выходному
разъему
S-Video
К дистанционному
вводу ПАУЗЫ
Видеомагнитофон
Телевизор
К PAUSE-IN
(вводу паузы)
Кабель для монтажа
(кабель с
миништекером њ3,5)
(входит в комплект)
К аоннекторам
ввода Audio,
Video и S-Video
Кабель AV
(входит в
комплект)

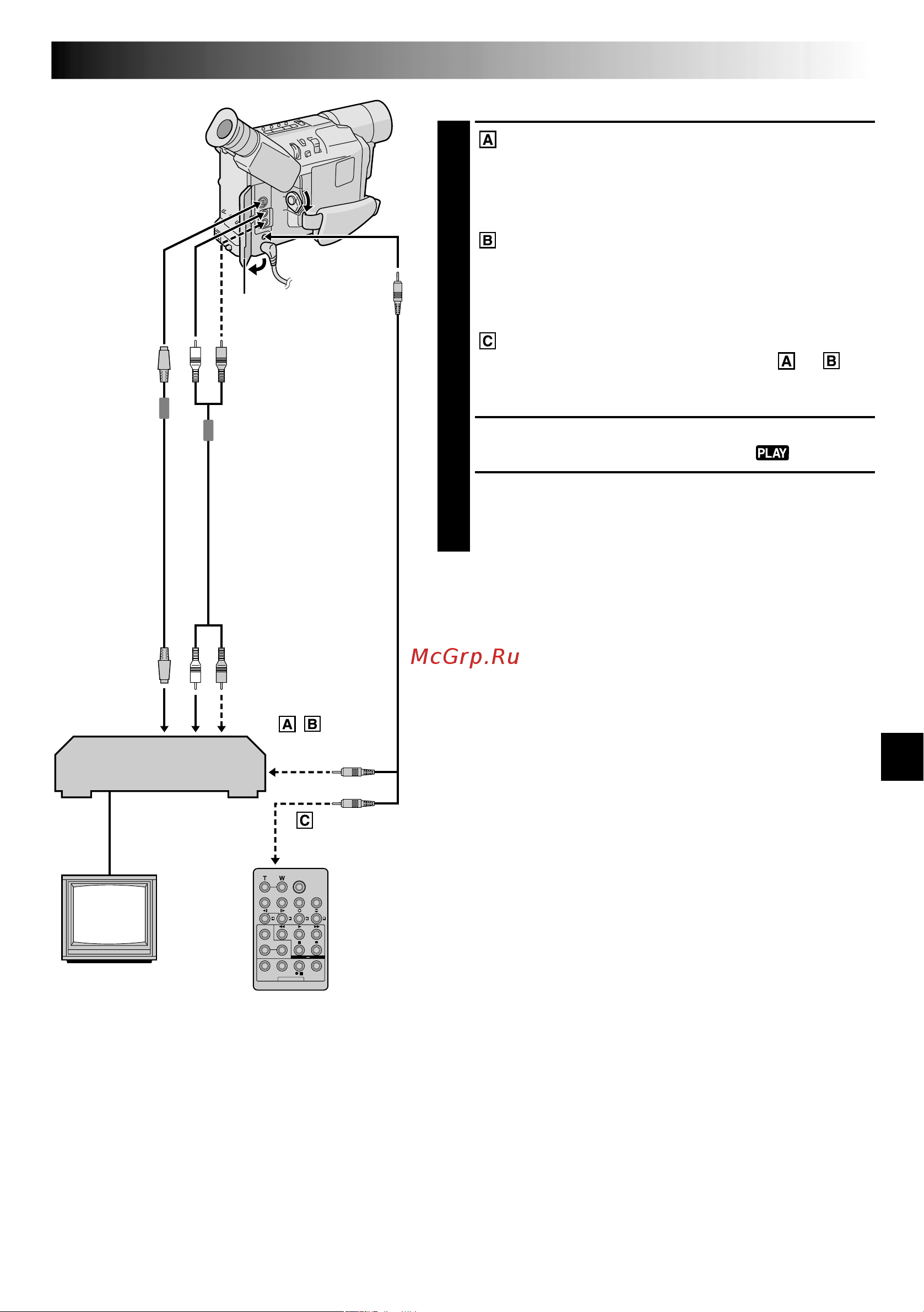

ВЫПОЛНИТЕ СОЕДИНЕНИЯ
1
ВИДЕОМАГНИТОФОН JVC, ИМЕЮЩИЙ
КОНТАКТ ДИСТАНЦИОННОГО ВВОДА
ПАУЗЫ
Подключите кабель для монтажа к контакту
дистанционного ввода PAUSE (паузы).
ВИДЕОМАГНИТОФОН JVC, НЕ ИМЕЮЩИЙ
КОНТАКТА ДИСТАНЦИОННОГО ВВОДА
ПАУЗЫ, НО ИМЕЮЩИЙ РАЗЪЕМ R.A.EDIT
Подключите кабель для монтажа к разъему
R.A.EDIT.
ВИДЕОМАГНИТОФОН, ОТЛИЧНЫЙ ОТ
ВИДЕОМАГНИТОФОНОВ ТИПА и
Подключите кабель для монтажа к гнезду ввода
паузы (PAUSE-IN) на ПДУ.
2
Вставьте ленту с записью в видеокамеру и установите
переключатель питания в положение “
”.
3
Включите питание видеоматнитофон, вставьте ленту,
на которой должна выполняться запись, и введите
режим AUX (см. руководство по эксплуатации
видеомагнитофона).
ПРИМЕЧАНИЕ:
Если в вашем видеомагнитофоне имеется входной разъем
S-Video, соедините через него видеокамеру с
видеомагнитофоном, используя при этом входящий в
комплект видеокамеры кабель S-Video. Такое подключение
может улучшить качество изображения копии.
ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ
