R-11

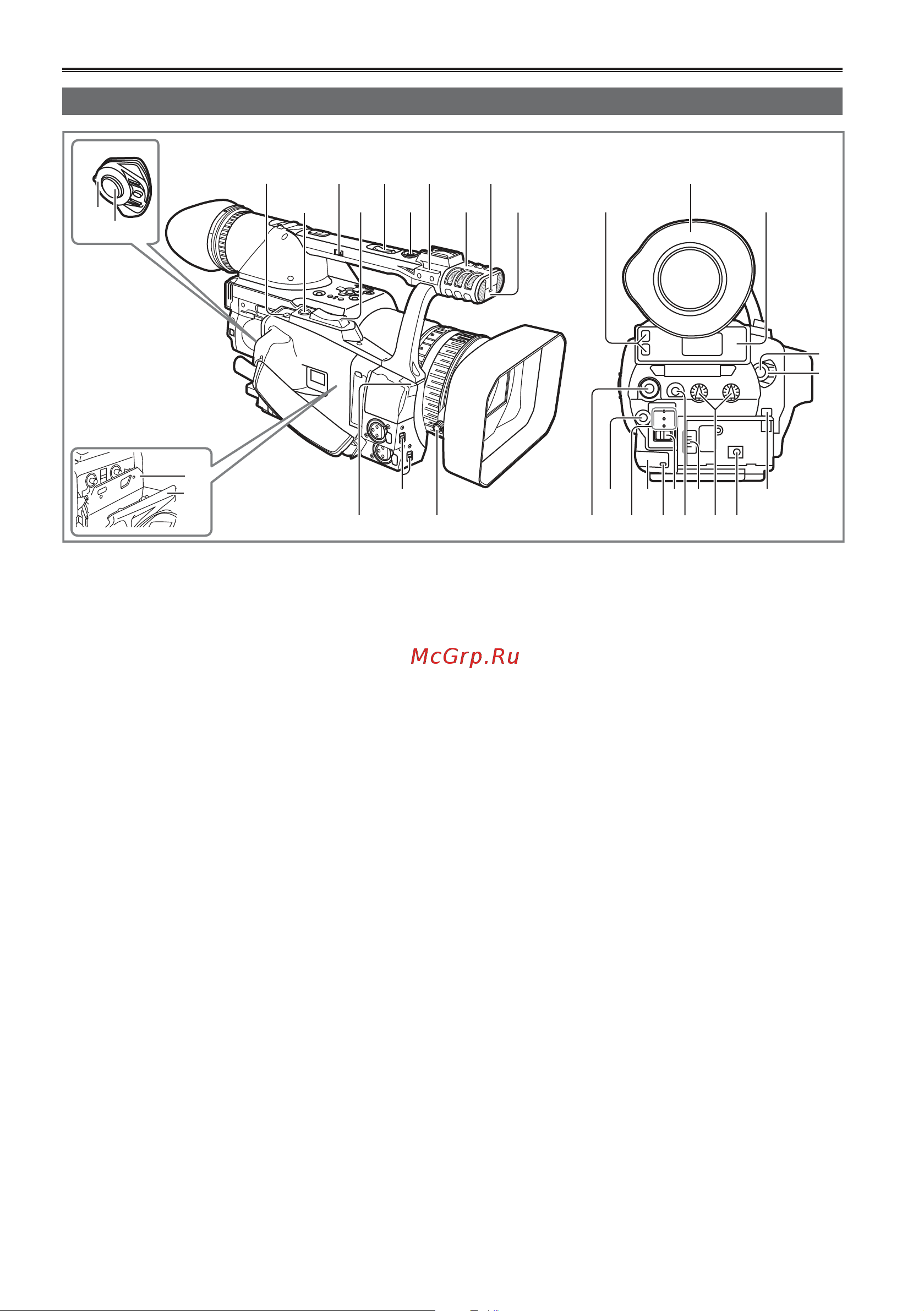

Описание элементов
1 Переключатель POWER (стр. 19)
2 Кнопка START/STOP (стр. 24 и 28)
3 Переключатель OPEN/EJECT (стр. 28)
4 Кнопка REC CHECK (стр. 24 и 29)
5 Переключатель HANDLE ZOOM (стр. 32)
6 Кнопка масштабирования (стр. 32)
7 Кнопка масштабирования на рукоятке
(стр. 32)
8 Кнопка START/STOP на рукоятке
(стр. 24 и 28)
9 Отверстие для штырька (кольца
масштабирования) (стр. 12)
10 Встроенный стереомикрофон (стр. 52)
11 Индикаторная лампочка (передняя)
(стр. 19)
12 Датчик дистанционного управления
(передний)
13
Кассетоприемник (стр. 28 и 29)
14 Крышка кассетоприемника (стр. 28 и 29)
15 Датчик баланса белого (стр. 39)
16 Переключатель INPUT 1/2 (вход
аудиосигнала) (стр. 52)
17 Винт защитного кольца объектива
(стр. 17)
18 Индикатор доступа к карте P2 (x 2)
(стр. 25)
19 Видоискатель (стр. 20)
20 Слот карты P2 (x 2) (стр. 24)
21 Поворотный диск SCENE FILE (стр. 54)
22 Кнопка переключения режимов
(стр. 24 и 28)
23 Индикатор режима (стр. 24 и 28)
24 Датчик дистанционного
управления
(задний)
25 Индикаторная лампочка (задняя) (стр. 19)
26 Переключатель MEDIA (P2/TAPE)
(стр. 24 и 28)
27 Кнопка EVF DTL (стр. 21)
28 Вывод питания (стр. 16)
29 Регулятор AUDIO (стр. 53)
30 Вывод DC INPUT (7,9 В)
31 Кнопка отсоединения батареи (стр. 16)
PUSH
357
10 12
9
11
13
14
1
2
4
68
18
19
20
21 23 25 27 29
22 24 26 28 31
3015 17
16
2
1
Правая и задняя стороны
