– 10 –
SP-XF30S
SP-XF30F

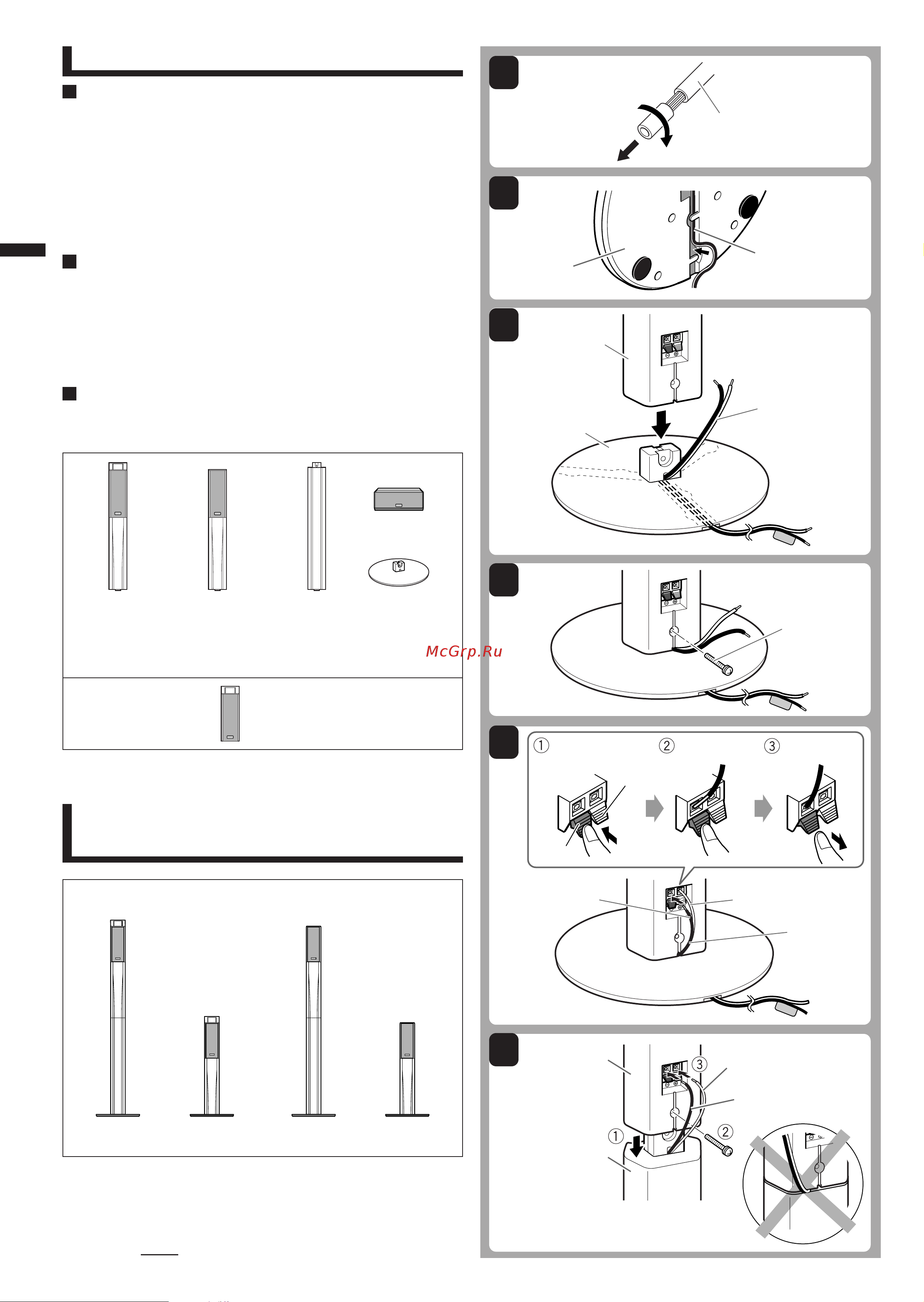

Monteren van de voor- en
surroundluidsprekers
Gemonteerde luidsprekers: Met standaard: Zie stappen
1
t/m
6
Zonder standaard: Zie stappen
1
t/m
5
Alvorens te monteren—
• Zorg dat u een kruiskopschroevendraaier bij de hand heeft (niet
bijgeleverd).
• Wees voorzichtig en laat geen onderdelen vallen tijdens het monteren;
u zou anders de vloer kunnen beschadigen of letsel oplopen.
• Ieder luidsprekersnoer heeft een naamlabel aan het uiteinde. Verbind
het uiteinde zonder naamlabel met de luidsprekeraansluiting.
Leid het snoer
Waarschuwingen, voorzorgen en overige
Voorzorgen voor het installeren
• Installeer de luidsprekers niet op een scheef oppervlak of op plaatsen
die aan trillingen onderhevig zijn; de luidsprekers zouden anders
mogelijk om kunnen vallen met beschadiging of letsel tot gevolg.
• De luidsprekers zijn magnetisch afgeschermd en hebben derhalve geen
invloed op de kleuren van het beeld van een TV, mits ze juist zijn geplaatst.
– Indien u de luidsprekers in de buurt van een TV wilt installeren, moet
u de stroom van de TV geheel uitschakelen of de stekker uit het
stopcontact trekken alvorens de luidsprekers te installeren.
Wacht vervolgens tenminste 30 minuten alvorens de stroom van de
TV weer in te schakelen. Indien de kleuren van het beeld toch nog
worden vervormd, moet u de luidsprekers verder van de TV plaatsen.
Voorzorgen voor dagelijks gebruik
• Reproduceer geluid niet met een dermate hoog volume dat het geluid
wordt vervormd; de luidsprekers worden anders mogelijk door intern
opgehoopte hitte beschadigd.
• Trek bij het verplaatsen van de luidsprekers niet aan de
luidsprekersnoeren; de luidsprekers zouden anders om kunnen vallen
met beschadiging of letsel tot gevolg.
• Houd altijd het onderste gedeelte van de luidsprekers vast indien u ze
wilt verplaatsen of optillen.
Controleren van de onderdelen
Controleer dat u de volgende onderdelen heeft.
Het tussen haakjes aangegeven cijfer toont het aantal van het bijgeleverde
onderdeel.
Neem direct contact op met de plaats van aankoop indien een van de
bovengenoemde onderdelen ontbreekt.
6
5
4
3
2
• Luidsprekersnoeren— 4 m (3): Voor voor-/middenluidsprekers
• Luidsprekersnoeren— 10 m (2): Voor surroundluidsprekers
• Schroeven— M5 x 25 mm (8)
Surround-
luidsprekers (2)
Voor-
luidsprekers (2)
Standaarden
(4)
Basisplaten
(4)
1
Luidsprekersnoer
of of
Basisplaat
(achterkant)
Met standaard Met standaardZonder standaard Zonder standaard
Zwart
Standaard
Luidspreker
Basisplaat
Luidsprekersnoer
Standaard (of
luidspreker
direct)
Schroef
(M5 x 25 mm)
Drukken
Zwart
Zwart-gestreept
Insteken Loslaten
Rood
Koper
Luidsprekersnoer
Wit
Midden-
luidspreker (1)
Surroundachterluidspreker (1) en
luidsprekersnoer— 10 m (1)
Alleen voor de SP-XF70
Nederlands
