Введение10

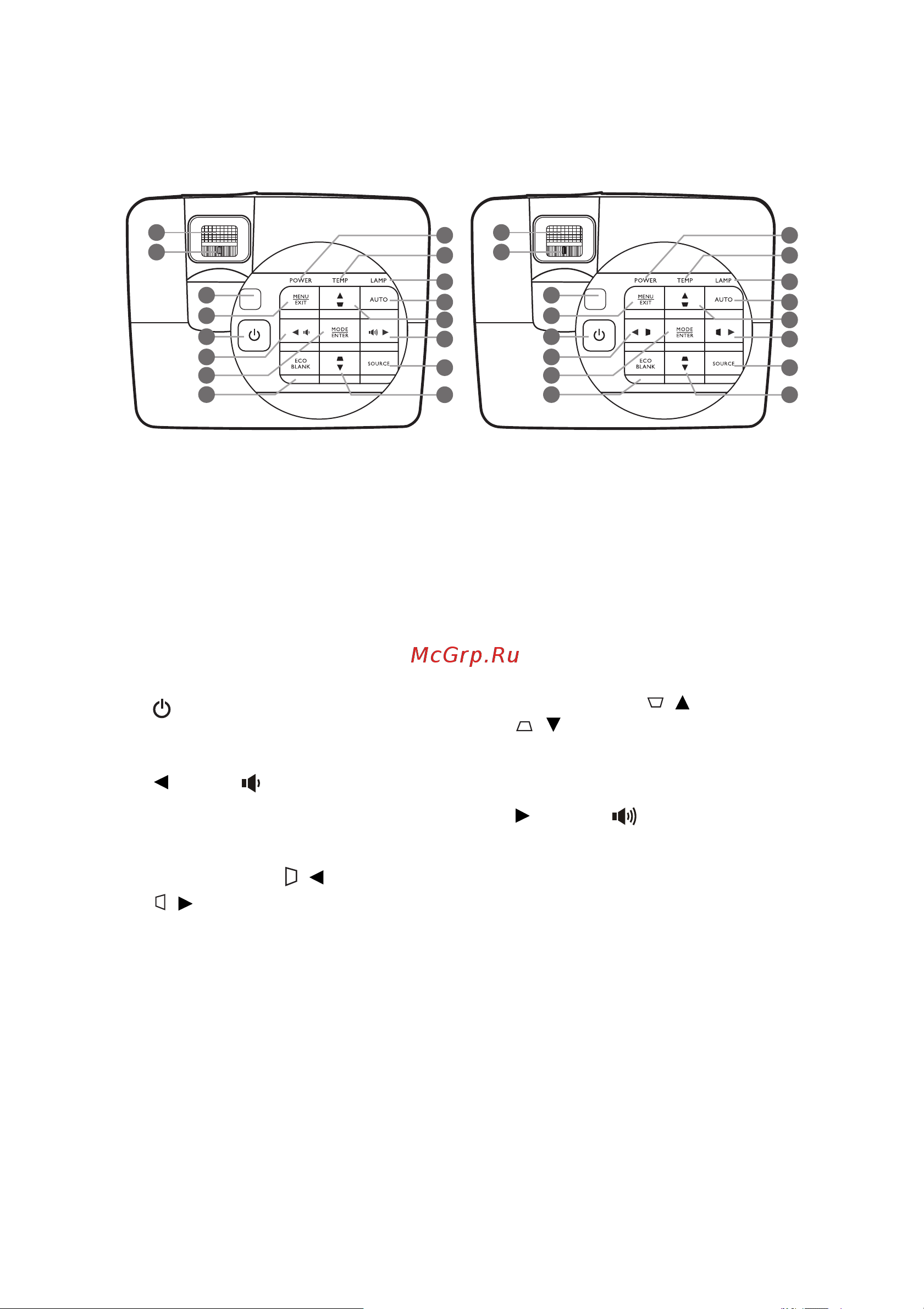

Элементы управления ифункции
Проектор
1. Кольцо фокусировки
Регулировка фокусного расстояния
объектива для проецируемого
изображения.
2. Регулятор масштаба
Регулировка размера изображения.
3. Задний инфракрасный датчик ДУ
4. MENU/EXIT (меню/выход)
Вывод экранного меню (OSD).
Переход к предыдущему экранному
меню и выход с сохранением настроек
меню.
5. ПИТАНИЕ
Переключение проектора между
режимами ожидания и эксплуатации.
6. Влево/
Уменьшение уровня громкости
проектора.
7. Кнопки коррекции тра
пеции/
перемещения (/ Вправо,
/ Влево)
Ручная коррекция искажений
изображения в результате проекции
под углом.
8. MODE/ENTER (режим/ввод)
Выбор доступного режима настройки
изображения.
Активизация выбранного пункта
экранного меню (OSD).
9. ECO BLANK (экон. пустой экран)
Используется для того, чтобы скрыть
изображение на экране.
10. Индикатор питания POWER
Горит или мигает во время работы
проектора.
11. Сигнальная лампа температуры
TEMP
Заг
орается красным цветом при
перегреве проектора.
12. Индикатор лампы LAMP
Отображение состояния лампы. Горит
или мигает в случае нарушения
нормальной работы лампы.
13. AUTO (авто)
Автоматический выбор оптимальных
параметров изображения.
14. Кнопки коррекции трапеции/
перемещения (/Вверх,
/ Вниз)
Ручная коррекция искажений
изображения в результате проекции
под углом.
15. Вправо/
Увеличение уровня громкости
проектора.
При активном эк
ранном меню (OSD)
кнопки №6, №7, №14, и №15
используются для выбора пунктов
меню и настроек.
16. SOURCE (источник)
Вывод панели выбора источника
сигнала.
2
1
2
5
3
6
4
8
9
11
14
14
13
12
15
16
MX666
2
1
2
5
3
7
4
8
9
11
14
14
13
12
7
16
MW665
10
10
