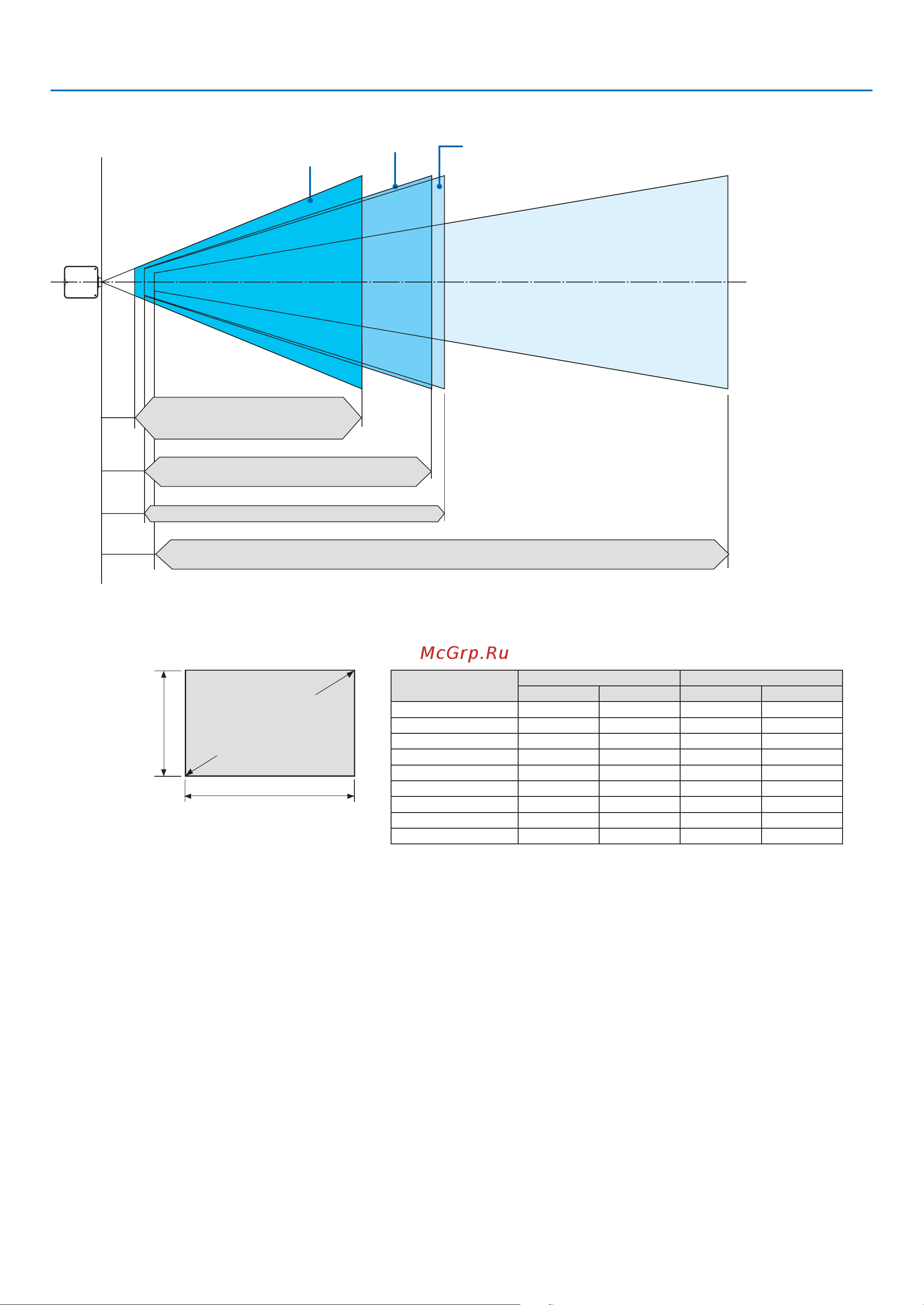

Nec PX602UL [168/189] Таблица размеров экрана
![Nec PX602UL [168/189] Таблица размеров экрана](/views2/1929930/page168/bga8.png)
155
9. Appendix
Диапазонпроецированиядляразличныхобъективов
50-300"
50-300"
50-300"
50-300"
NP34ZL
PX602UL-WH/PX602UL-BK: 40–314"/1,0–7,9 m
PX602WL-WH/PX602WL-BK: 42–330"/1,1–8,3 m
NP36ZL
PX602WL-WH/PX602WL-BK: 54–411"/1,4–10,4 m
PX602UL-WH/PX602UL-BK: 63–748"/1,6–19,0 m
PX602WL-WH/PX602WL-BK: 67–786"/1,7–19,9 m
NP37ZL
PX602UL-WH/PX602UL-BK: 51–392"/1,3–10,0 m
PX602WL-WH/PX602WL-BK: 54–411"/1,4–10,4 m
NP35ZL
Таблица размеров экрана
Высотаэкрана
Ширинаэкрана
Размерэкрана16:10
(диагональ)
Размер(вдюймах) Ширинаэкрана Высотаэкрана
(вдюймах) (см) (вдюймах) (см)
50 42,4 107,7 26,5 63,7
60 50,9 129,2 31,8 80,8
80 67,8 172,3 42,4 107,7
100 84,8 215,4 53,0 134,6
120 101,8 258,5 63,6 161,5
150 127,2 323,1 79,5 201,9
200 169,6 430,8 106,0 269,2
240 203,5 516,9 127,2 323,1
300 254,4 646,2 159,0 403,9
