Falcon Eye FE-W-VB408_RU Инструкция по эксплуатации онлайн
4-канальное пассивное симметрирующее устройство
видеосигнала UTP
Устройство служит для преобразования видеосигнала в симметричный, при-
годный для передачи по обычным неэкранированным кабелям типа «витая пара»
категории 5, используя эффект совершенной передачи, который может применять-
ся в случае организации видеослежения или видеоконференции; устройство может
передавать видеоизображение по четырем каналам через 8-жильный кабель кате-
гории 5 типа «витая пара». Это может упростить процесс подключения проводов и
уменьшить количество необходимого кабеля.
Характеристики:
• Поддерживают передачу дифференциального сигнала с великолепной помехоу-
стойчивостью.
• Снижают количество используемого кабеля, каждая витая пара передает виде-
осигнал по одному каналу, один общий неэкранированный кабель категории 5
используется для одновременной передачи видеосигнала по четырем каналам.
• Дальность передачи полномасштабного видеосигнала системы видеонаблюде-
ния составляет до 330 м при использовании с любым пассивным приемопере-
датчиком видеосигнала UTP.
• Максимальная дальность передачи составляет: 1500 м - при использовании со-
вместно с любым активным приемником видеосигнала UTP.
• Не нуждается в питании.
• Встроенная защита от помех, вызываемых переходными процессами.
Технические данные:
• Частота: 8 МГц DC.
• Коэффициент ослабления синфазного сигнала (CMRR): 60 дБ.
• Сопротивление: BNC: 75 Ом; RJ45: 100 Ом.
• Температура эксплуатации: -10°C-70°C.
• Температура хранения: -30°C -70°C.
• Может использоваться в системах NTSC, PAL, SECAM и CCIR.
• Габаритные размеры: 75мм * 50мм * 25мм (без BNC).
Используемые кабели:
Неэкранированный кабель типа «витая пара» категории 5 или выше. (Пожалуй-
ста используйте стандартную витую пару категории 5 или выше. Качество про-
вода непосредственно влияет на качество передаваемого изображения и даль-
ность передачи).
Волновое сопротивление: 100 ±20 Ом.
Сопротивление шлейфа постоянного тока: 18 Ом / 100 м.
Дифференциальная емкость: 62 пФ/м (максимум).

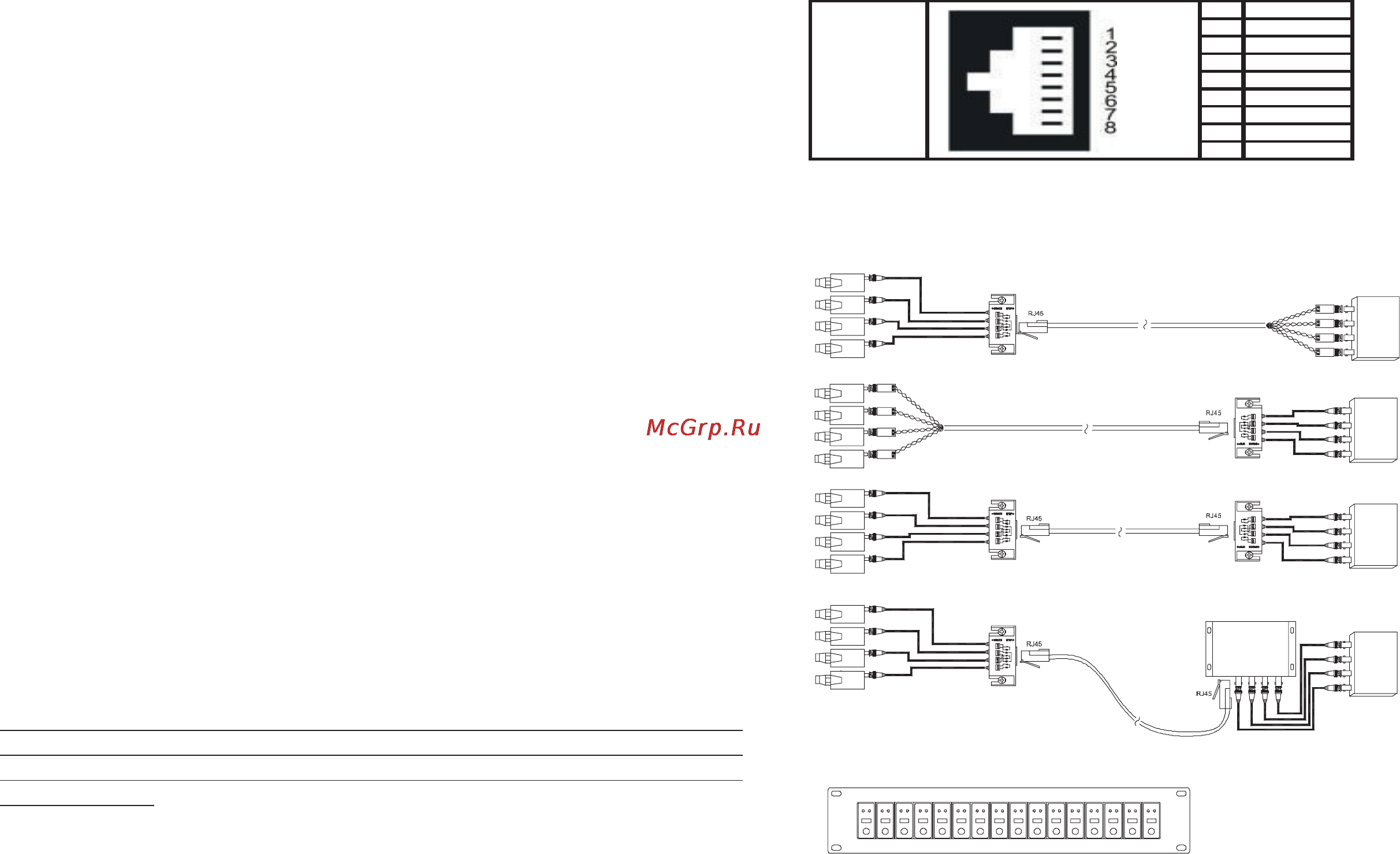

Способ подключения:
Зафиксируйте модульные выводы неэкранированного кабеля типа «витая пара» ка-
тегории 5 кабельными зажимами согласно порядку TIA/EIA-568B (см. следующий
рисунок), подключите зафиксированные модульные выводы к разъемам RJ45, под-
ключите коаксиальный кабель к разъемам подключения.
PINCOLOR
W-O
W
W-G
BL
W-BL
G
W-BR
BR
RJ45
Схема монтажа:
1) Пассивно-пассивная передача видеосигнала
Пассивный
КОАКСИАЛЬНЫЙ
UTP ДО 330 м
Пассивный
Видео-
регистратор /
Коммутатор
Видео-
регистратор /
Коммутатор
Видео-
регистратор /
Коммутатор
Видео-
регистратор /
Коммутатор
Пассивный
Пассивный
Пассивный
Пассивный
Пассивный
КОАКСИАЛЬНЫЙ
КОАКСИАЛЬНЫЙ
КОАКСИАЛЬНЫЙ
КОАКСИАЛЬНЫЙ
КОАКСИАЛЬНЫЙ
UTP ДО 330 м
UTP ДО 330 м
UTP ДО 1500 м
2) Пассивно-активная передача видеосигнала
До 16 четырехканальных симметрирующих устройств могут монтироваться
в стойку с помощью комплекта панельного монтажа 16P.
Передача сигнала системы видеонаблюдения по витой паре
АКТИВНЫЙ
4-КАНАЛЬНЫЙ
Активный
приемник
