Lumax DV-3211HD [7/40] Передняя и задняя панели

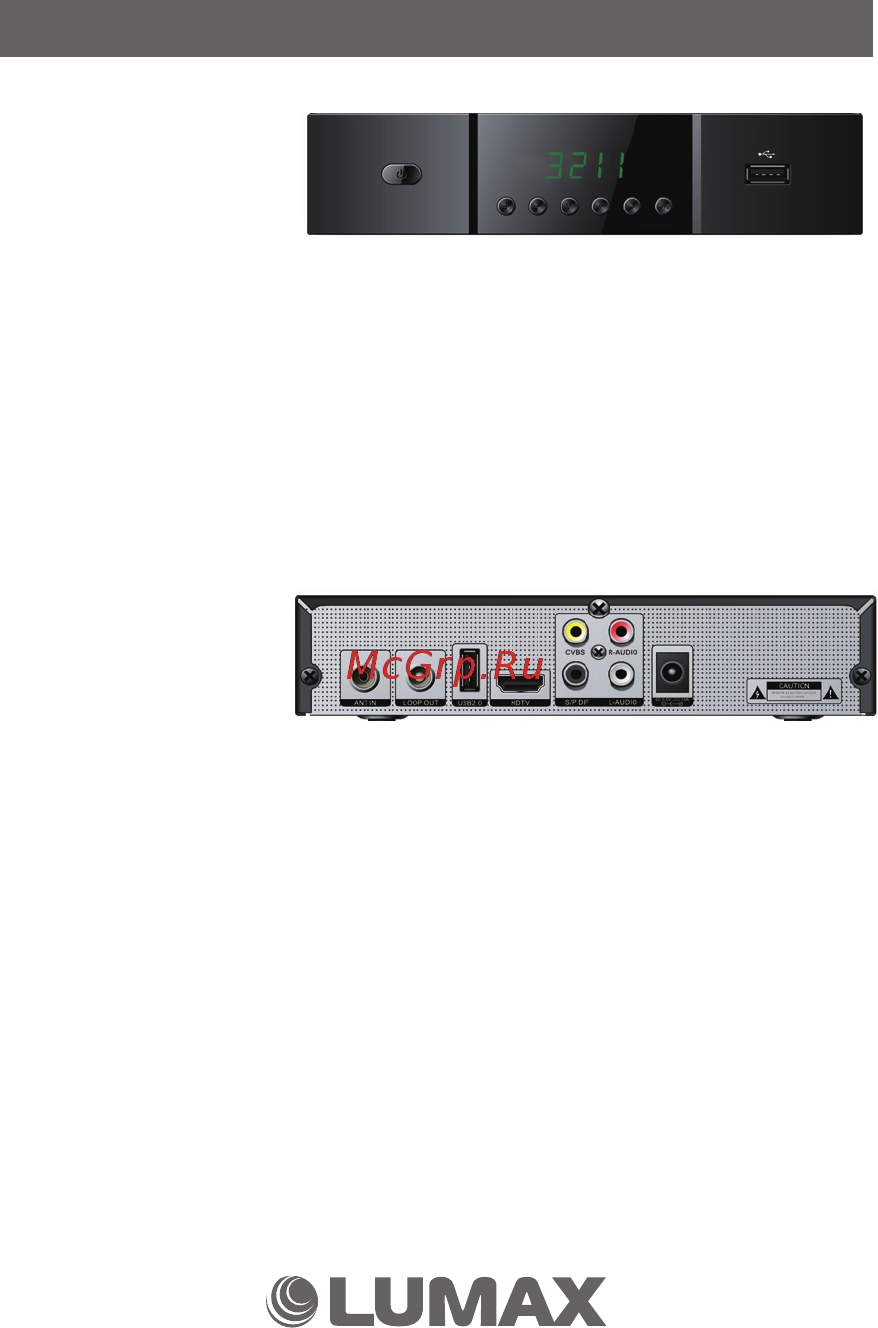

ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛИ

Передняя панель

1. POWER: Нажмите на

ПДУ для того, чтобы

приемник вошел в ре-

жим ожидания или в

режим работы.

2. +/- (CH+/-): Переключение каналов, дублирует функцию на ПДУ.

3. M (MENU): Нажмите на ПДУ для просмотра меню или выход из главного меню.

4. < > (Left/Right): Регулировка громкости / переключение между пунктами меню,

дублирует функцию на ПДУ.

5. OK: Подтверждение в выбранном пункте меню.

6. LED-дисплей: Показывает номер канал в рабочем режиме и часы в режиме ожидания.

7. USB 2.0: разъем может быть использован для переустановки софта, подключения

внешнего диска или флеш-карты.

Задняя панель

Внимание: Когда изобра-

жение начинает замирать в

период грозы, то лучше от-

соединить антенный кабель

от входа ANT IN. Для предотвращения выхода из строя приемника используйте на его

входе блок грозозащиты RTM TS-2006.

1. ANT IN: Входной антенный разъем для подключения антенного кабеля.

2. LOOP OUT: Проходной разъем ТВ-сигнала для подключения второго ресивера или

аналогового входа телевизора.

3. USB 2.0: разъем может быть использован для переустановки софта, подключения

внешнего диска или флеш-карты.

4. HD TV: Выход HDMI для подключения телевизора для просмотра каналов в стан-

дарте SD и HD.

5. CVBS: Видеовыход для подключения телевизора кабелем 3xRCA – 3xRCA. Для

просмотра каналов в стандарте SD.

6. S/P DIF: Аудиовыход в аудиоустройства по SPDIF.

7. R/L-AUDIO: Аудиовыход правого/левого каналов для подключения телевизора

кабелем 3xRCA – 3xRCA

8. DC 5 V: Подключение адаптера питания 5 В.
