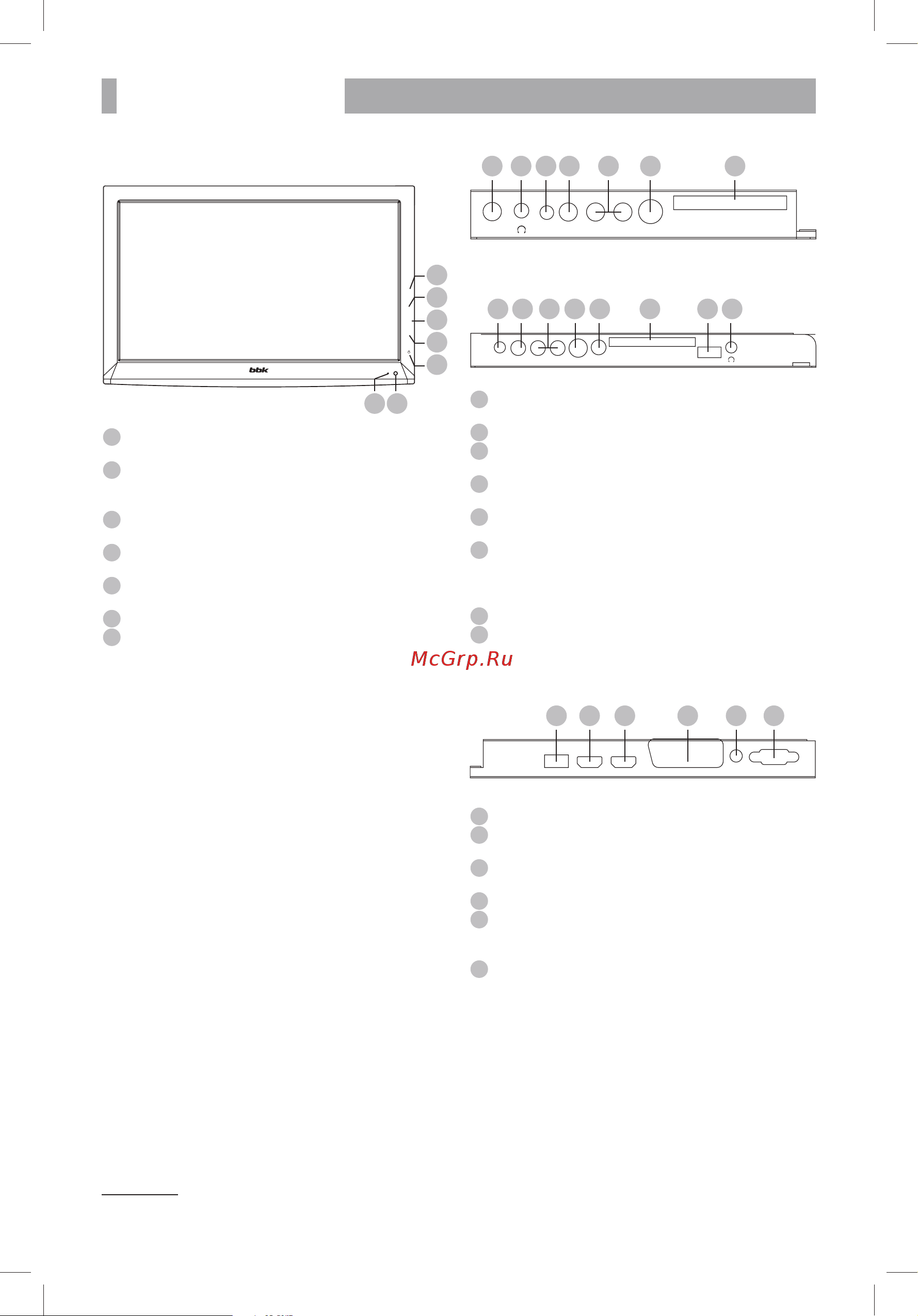

ОБЗОР УСТРОЙСТВА 6
Для моделей 87-й серии
Передняя панель телевизора
6
1
5
4
2
3
7
VOL -
VOL +
MENU
CH
-
CH +
SOURCE
1
Клавиша SOURCE
Выбор режима работы/источника сигнала.
2
Клавиши CH+ и CH-
Переключение настроенных телевизионных
каналов/перемещение по пунктам меню.
3
Клавиша MENU
Открытие меню.
4
Клавиши VOL+ и VOL-
Клавиши регулировки громкости.
5
Клавиша STANDBY
Рабочий режим/режим ожидания.
6
ИК-датчик системы дистанционного управления
7
Индикатор рабочего режима/режима ожидания
Боковая панель телевизора*
1411108 12 139
COAX
YPbPr VIDEO
LR
ANT
COMMON INTERFACE
Боковая панель телевизора**
COAXYPbPr VIDEO LR ANT HDMI3
COMMON INTERFACE
1110 12 13 14 158 9
8
Разъем COAX
Цифровой коаксиальный аудиовыход.
9
Разъем для подключения наушников
10
Разъем YPbPr
Компонентный видеовход.
11
Разъем VIDEO
Композитный видеовход.
12
Разъем AUDIO L R
Стереофонический аудиовход.
13
Разъем ANT
Разъем для подключения антенного кабеля
(сигнал эфирной антенны или кабельного
телевидения).
14
CI-слот для подключения модуля условного доступа
15
Разъем HDMI 3
Интерфейс для передачи сигнала высокой четкости
Нижняя панель телевизора
191816 20 2117
VGAPC AUDIO
SCARTHDMI1 HDMI2
USB
16
USB2.0-порт для подключения внешних устройств
17
Разъем HDMI 1
Интерфейс для передачи сигнала высокой четкости.
18
Разъем HDMI 2
Интерфейс для передачи сигнала высокой четкости.
19
Разъем SCART
20
Разъем PC AUDIO
Разъем для подключения внешнего источника
аудиосигнала.
21
Разъем VGA
Разъем для подключения к компьютеру.
* На рисунке схематично изображена панель моделей LEM2287FDT и LEM2487FDT.
** На рисунке схематично изображена панель моделей LEM2687FDT и LEM3287FDT.
