Предостережение

Перед монтажом подставки или настенного кронштейна обязательно отключите телевизор

от сети.

ВНИМАНИЕ

Аккуратно положите телевизор вниз экраном на мягкую ровную поверхность, чтобы защитить

его от повреждений.

Изображение продукта носит справочных характер, фактическое изделие может внешне

отличаться:

1. Прикрепите к телевизору подставку, как показано на рисунке.

2. Зафиксируйте подставку с помощью четырех винтов (M4 × 30).

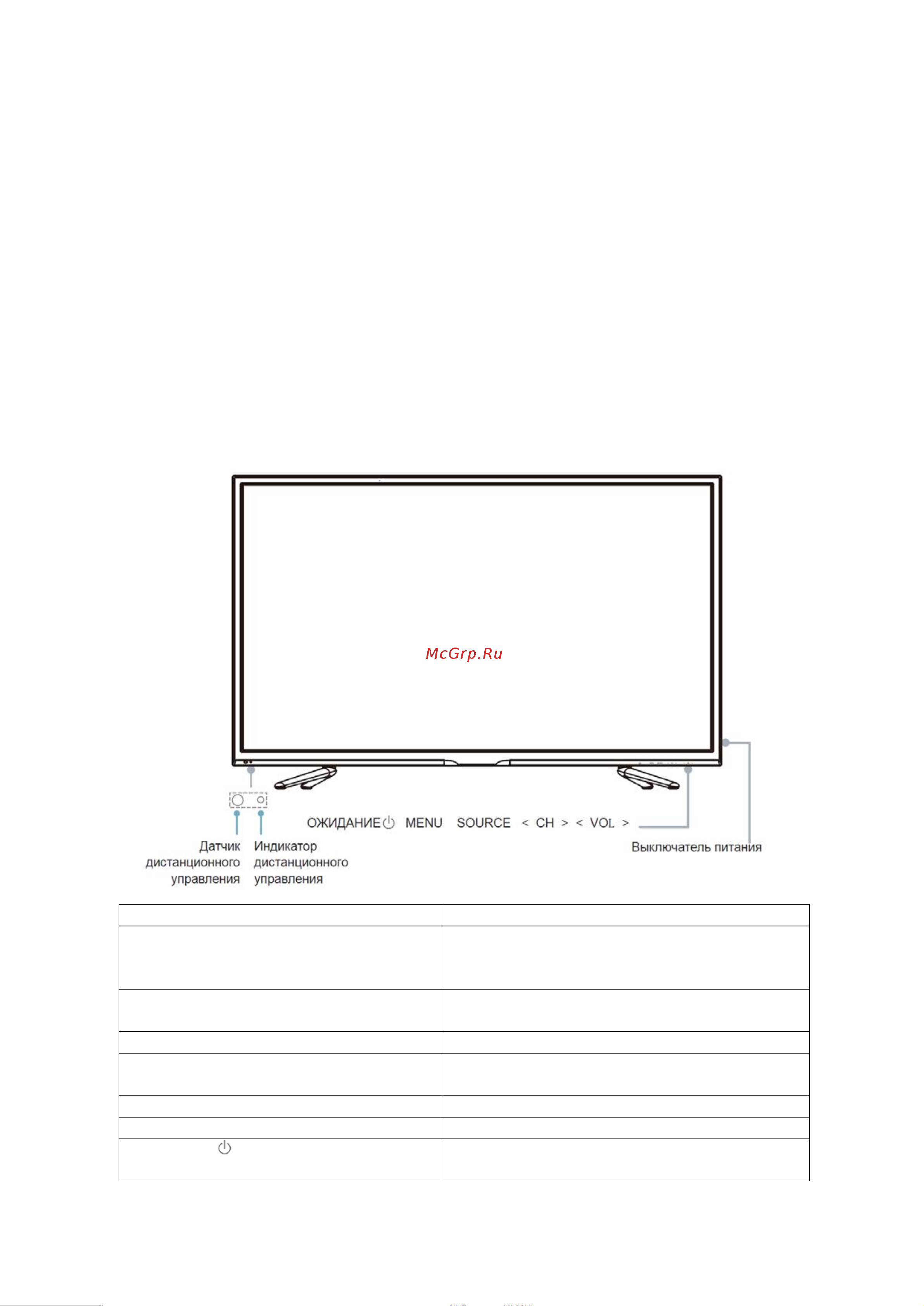

Схема телевизора

Передняя панель

Обозначение

Описание

Датчик дистанционного

управления

Принимает сигналы с пульта ДУ. Не помещайте

ничего рядом с датчиком, так как это может

повлиять на его работу.

Индикатор дистанционного

управления

Индикатор горит красным цветом в режиме

ожидания, и голубым, когда ТВ включен.

МЕNU

Вызов экранного меню.

SOURCE

Выберите источника входного сигнала из

списка.

< CH >

Переключение каналов.

< VOL >

Регулировка громкости.

ОЖИДАНИЕ

Включение телевизора или перевод в режим

ожидания.
