Haier LE19Z6 [21/94] Подключение внешнего оборудования
![Haier LE19Z6 [21/94] Подключение внешнего оборудования](/views2/1012223/page21/bg15.png)
19
Подключение внешнего оборудования
Внимание:
Отключите ТВ перед подключе-
нием любых внешних устройств.

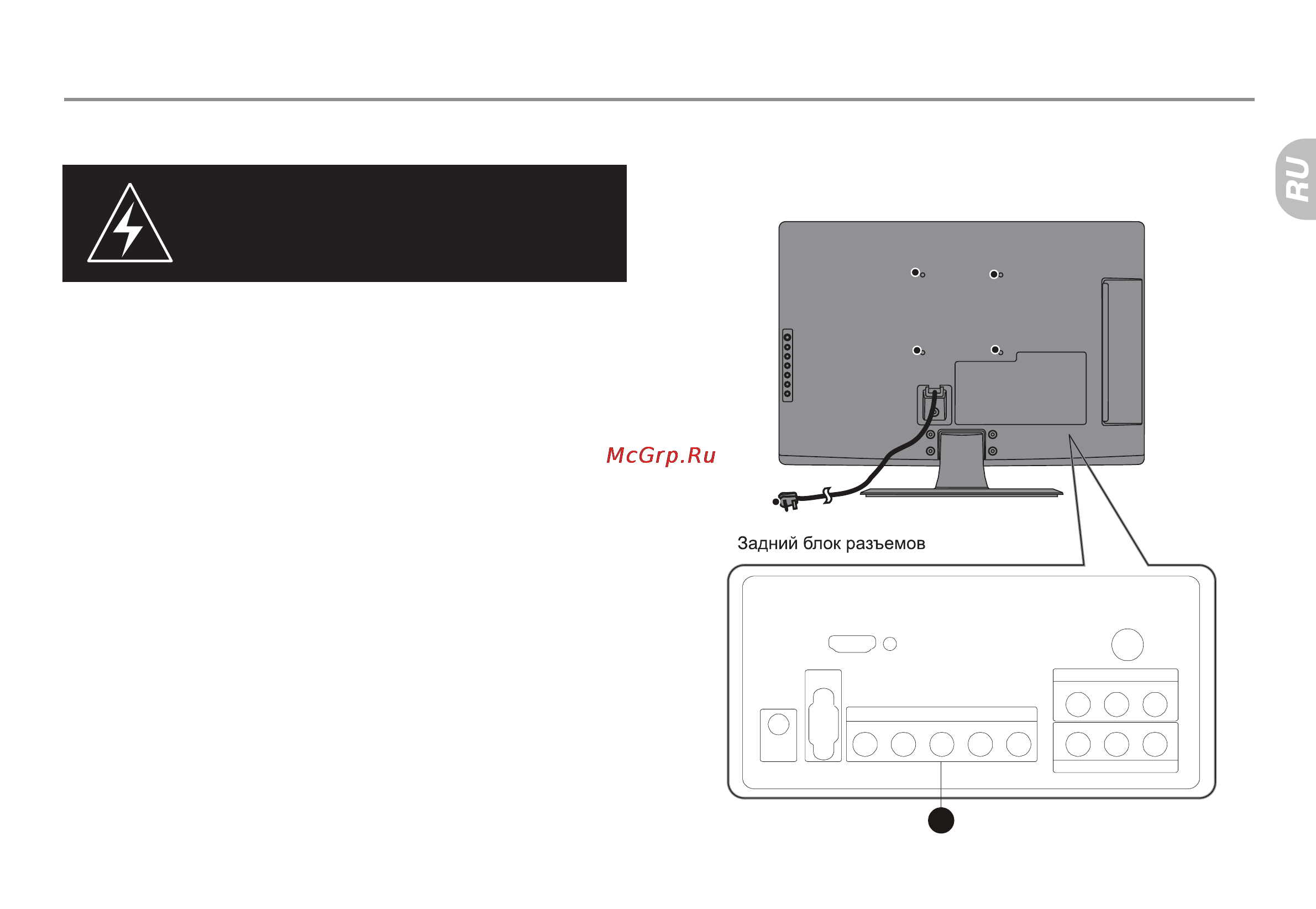

Подключение внешних устройств (ком-
понентного видео и аудио сигнала) через
разьемы YPbPr
1. Убедитесь что ТВ и внешние устройства отключены от
сетевого питания.
2. Подключите кабели (Y, Pb, Pr) к компонентному разъ-
ему и разъему для аудио.
3. Сначала включите ТВ, а затем включите AV устройс-
тва.
4. Нажмите источник SOURCE для выбора входного ис-
точника сигнала. Выберите входной источник YPbPr и
нажмите кнопку OK для сохранения настроек.
COMPONENT
AV OUT
AV IN 1
TV
ANTENNA
HDMI 1
PC IN
AUDIO
IN
YPbPrL R
VIDEO L R
L
VIDEO
R
14
