RUS Инструкция по применению
ВЫТЯЖКИ КУХОННЫЕ
10
RUS Инструкция по применению
ветствующие типу стены в Вашей кухне
(железобетон, гипсокартон и т.д). Если
шурупы и дюбели входят в комплект по-
ставки, следует удостовериться в том,
что они подходят для того типа стены, на
который будет подвешиваться вытяжка.
Монтаж вытяжки производите в
следующей последовательности:

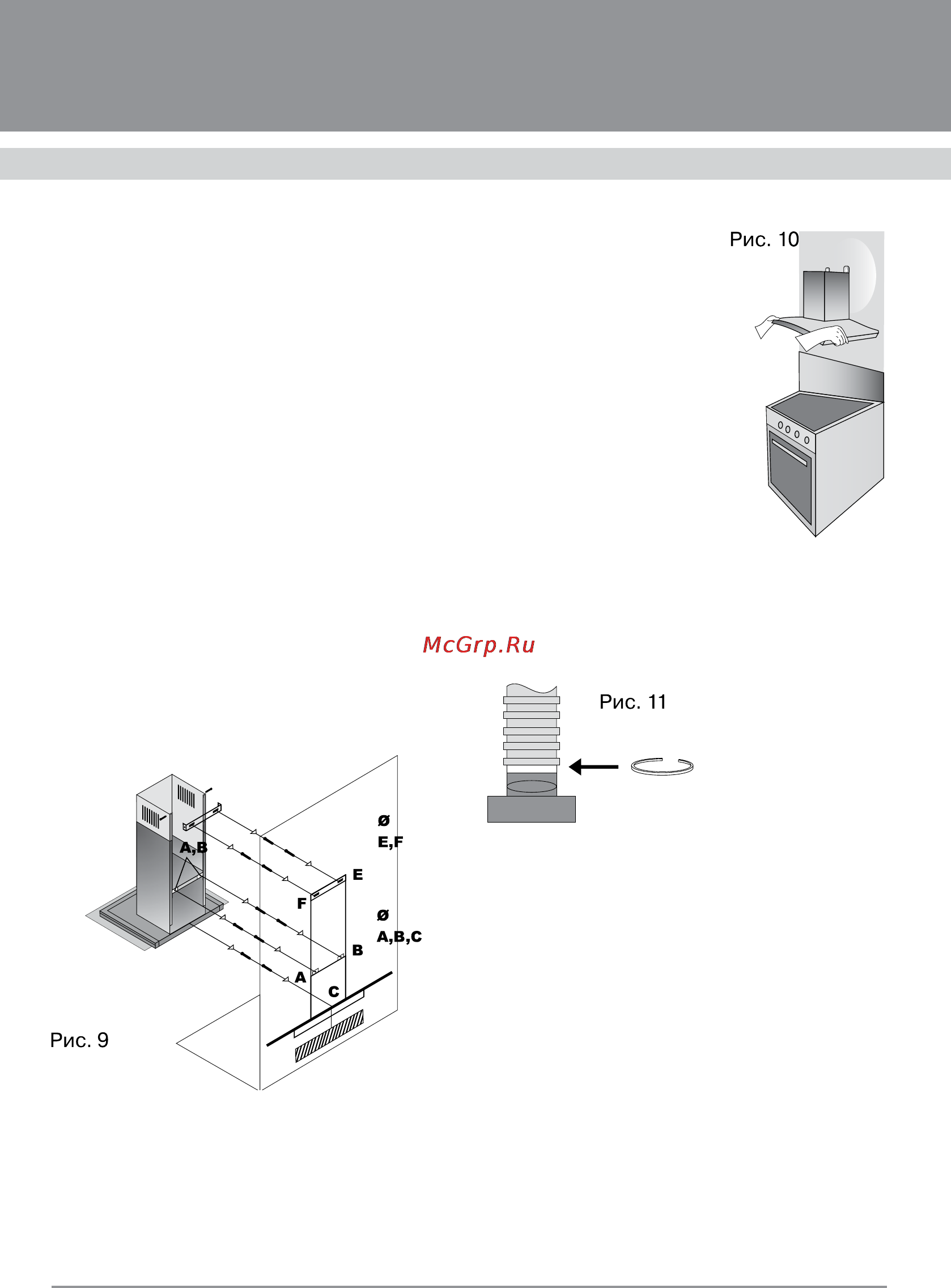

Наметьте точки (А, В, С) на стене и про-
сверлите в них отверстия диаметром 8
мм. Наметьте и просверлите отверстия
диаметром для монтажа планки крепле-
ния декоративного короба (F, Е) (рис.
9). При этом необходимо учитывать, что
планка относительно потолка должна
быть установлена таким образом, чтобы
верхний край крепящегося к ней внутрен-
него декоративного короба вплотную
подходил к потолку.
Установите дюбели в отверстия (А, В,
С, F, Е)
Вверните два шурупа в два отверстия
(А, В) таким образом, чтобы расстояние
между стеной и головкой шурупа состав-
ляло 5 мм. Установите планку крепления
декоративного короба, ввернув шурупы в
два верхних отверстия (F, Е).
Подвесьте вытяжку
на шурупы (А, В), вы-
ровняйте её по гори-
зонту и затяните шу-
рупы отвёрткой. По
завершении выравни-
вания окончательно
закрепите вытяжку при
помощи шурупа через
отверстия (С) изнутри
вытяжки (рис. 10).
Если Ваша вытяжка
будет работать в ре-
жиме отвода воздуха
в вентиляци онную шахту, оденьте один
конец гибкого воздуховода (в комплект
поставки не входит) на переходной
фланец. Место стыковки переходного
фланца с воздуховодом промажьте гер-
метиком, а сам
воздуховод за-
крепите на пере-
ходном фланце с
помощью хомута
(в комплект по-
ставки не входит)
(рис. 11). Второй
конец гибкого воздуховода соедините с
вентиляционным отверстием.
Избегайте лишних изгибов воздухово-
да. Чем короче и прямее (без лишних из-
гибов) воздуховод, тем выше произво-
дительность и меньше шум и вибрация
у вытяжки.
Если Ваша вытяжка будет работать
в режиме рециркуляции, на короб мо-
тора необходимо установить угольные
фильтры (в комплект поставки не вхо-
дят) (рис. 7). При этом режиме установка
воздуховода на вытяжку не требуется.
Перед установкой декоративных ко-
робов воздуховода, выведете провод
для подключения вытяжки к электро-
сети.
Рис. 13
