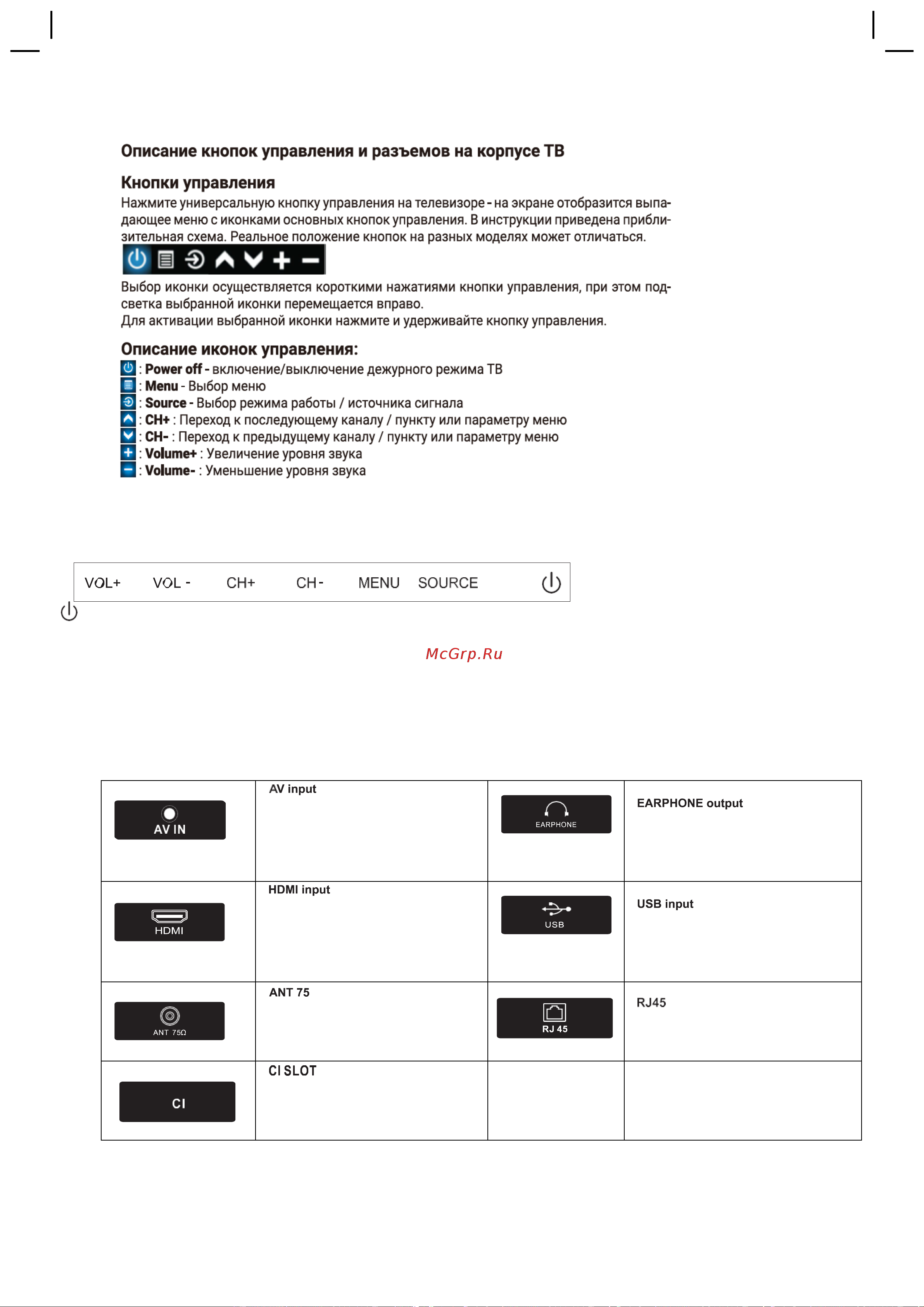

УПРАВЛЕНИЕ ТЕЛЕВИЗОРОМ
КНОПКИ НА ТЕЛЕВИЗОРЕ
КНОПКИ НА ТЕЛЕВИЗОРE PTV24SS05Z_CIS_WH
ПРИМЕЧАНИЕ: ниже приведена только функциональная схема расположения кнопок, фактическое расположение может
отличаться.
: Кнопка включения/отключения питания телевизора
SOURCE: Кнопка для выбора источника сигнала.
MENU: Кнопка для отображения главного меню и подтверждения выбора пункта меню.
CH+/-: Кнопки для переключения каналов. В системе меню данные кнопки действуют для перемещения по пунктам меню
вверх/ вниз.
VOL+/-: Кнопки для увеличения / уменьшения громкости. В системе меню данные кнопки используются для перемещения по
пунктам меню вправо/ влево
ИНТЕРФЕЙСЫ
Разъем AV IN могут использоваться
для подключения ряда оборудования,
которое включает в себя
видеомагнитофоны, видеокамеры,
декодеры, спутниковые приемники,
DVD-плееры или игровые приставки.
Разъем EARPHONE OUT (выход)
Позволяет подключать наушники
для прослушивания звука,
поступающего с телевизора.
Разъем HDMI - мультимедийный
интерфейс высокой четкости, для
подключения к компьютеру,
цифровому спутниковому декодеру с
высокой разрешающей
способностью.
USB-разъем используется для
подключения USB-устройств.
Этот разъем может использоваться
для подключения к внешней антенне
или кабельной сети.
Разъем RJ45 для подключения к
внешнему модему или к сетевому
оборудованию.
Гнездо модуля условного доступа
(САМ)
ПРИМЕЧАНИЕ. Расположение и названия разъемов на телевизоре могут отличаться в зависимости от модели
телевизора, в некоторых моделях телевизоров возможно отсутствие ряда разъемов.
10
