Sharp LC-20D2RU [9/36] Подключение внешних устройств
![Sharp LC-20D2RU [9/36] Подключение внешних устройств](/views2/1932110/page9/bg9.png)
7
ПРИМΕЧАНИΕ
Кабели со знаком * приобретаются отдельно.
Более подробную информацию о подключении внешних устройств см. в руководствах по эксплуатации Ваших внешних устройств.
Убедитесь, что к каждому разъему подключены соответствующие кабели. Подключение других сигналов может вызвать неисправность.
На внешнем разъеме EXT3 есть два разъема, VIDEO и S-VIDEO. Если Ваше внешнее устройство имеет разъем S-VIDEO,
рекомендуется подключение к S-VIDEO. S-VIDEO позволяет получить четкое и более детализированное изображение. Если
подключены оба разъема, разъем S-VIDEO имеет приоритет.
Входные разъемы персонального компьютера являются DDC1/2B-совместимыми.
Для получения списка сигналов персонального компьютера, совместимых с данным телевизором, см. стр. 27.
При использовании некоторых компьютеров Macintosh может понадобиться адаптер Macintosh.
При подключении к персональному компьютеру автоматически определяется соответствующий тип входного сигнала.
•
•
•
•
•
•
•
•

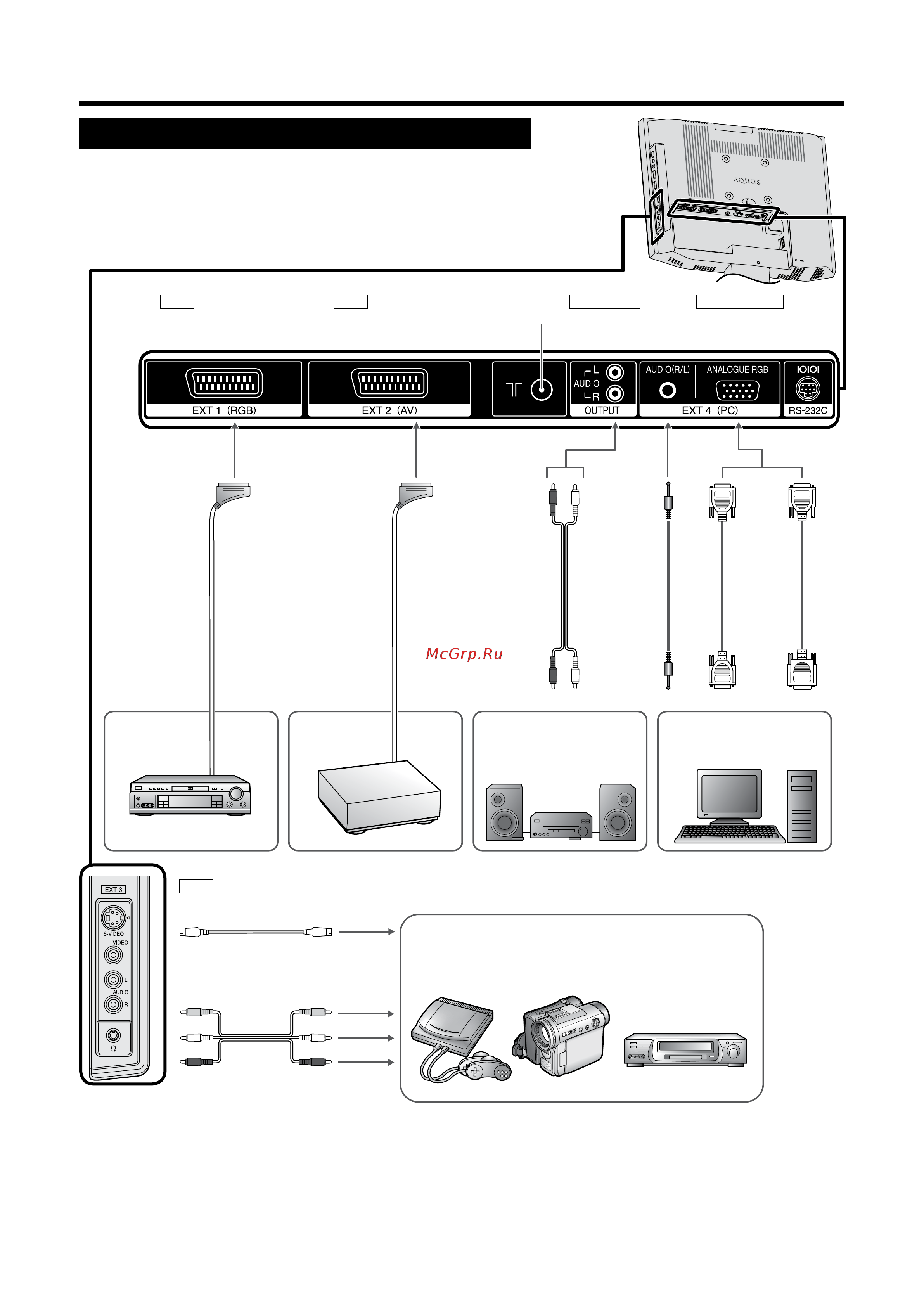

Подключение внешних устройств
Вы можете получить изображение и звук, подключив устройства, такие
как видеомагнитофон или домашняя видеоигровая система, к разъемам,
расположенным на задней стороне ЖК телевизора.
При подключении внешнего устройства сначала отключите питание ЖК
телевизора, чтобы предотвратить возможные повреждения.
Руководство по быстрой настройке
AUDIO OUT PC TERMINAL
EXT1
EXT3
EXT2
15-штырьковый мини-
штекер D-sub, мини
AUDIO (L/R), RS-232C
AUDIO OUT (L)
AUDIO OUT (R)
Pазъема для
aнтенны
AV (21-штыpьковый
Eвpo-SCART)
RGB (21-штыpьковый
Eвpo-SCART)
К pазъему EXT2
<Пpимep>
Дeкoдep
К pазъему ПК
Стереофо-
нический
кабель с
мини-гнез-
дом диамет-
ром 3,5 мм*
RGB-
ка-
бель*
Пере-
ходный
кабель
RGB/DVI*
21-штыpьковый
соединитель
Eвpo-SCART*
21-штыpьковый
соединитель
Eвpo-SCART*
Ayдиo
(Л/П)
Ayдиo
кaбель*
К pазъему AUDIO OUT
<Пpимep>
Аудиоусилитель
<Пpимep>
Персональный
компьютер
К pазъему EXT1
<Пpимep>
Bидеомагнитофон
DVD-пpоигpывaтeль
S-Video
Ayдиo/Bидeo кaбель*
S-Video кaбель*
VIDEO
AUDIO (L)
AUDIO (R)
Bидeo
Ayдиo (Л)
Ayдиo (П)
<Пpимep>
DVD-пpоигpывaтeль
Bидеомагнитофон
Kaмкopдep
Дoмaшняя видeoигpoвaя систeмa
К pазъему EXT3
S-VIDEO
