17
RU

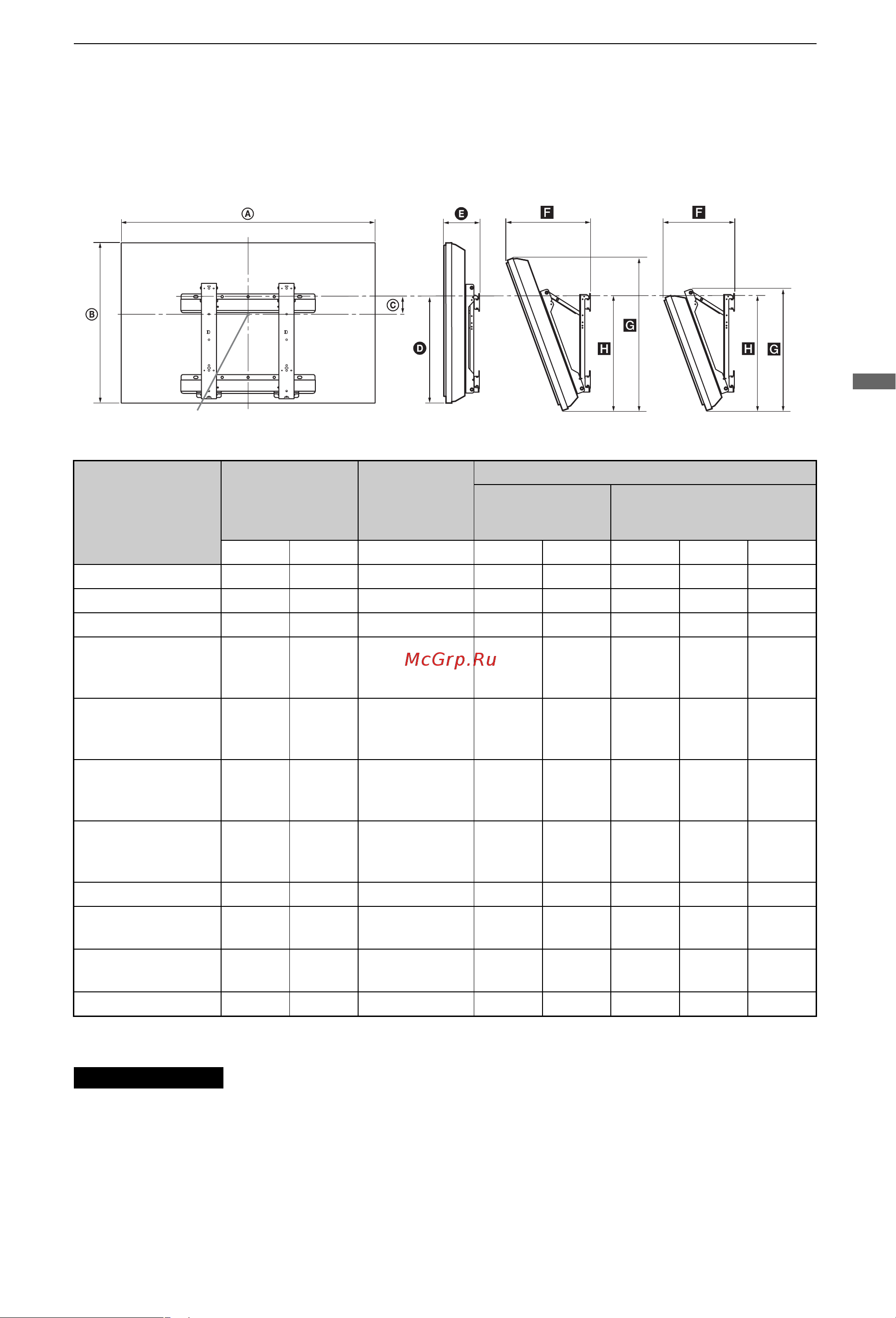

Таблица установочных размеров телевизора
Единица измерения: см
Рисунки над таблицей могут немного отличаться в зависимости от установки.
Стена, на которую будет устанавливаться телевизор, должна быть достаточно
прочной, чтобы выдержать вес, по крайней мере, в четыре раза превышающий вес
устанавливаемого телевизора. Для определения веса см. раздел “Технические
характеристики” (стр. 13).
Название модели
KDL-
Размеры
экрана
Координата
положения
центра
экрана
Длина для каждого угла установки
Угол (0°) Угол (20°)
AB C DEFGH
60EX705
143,1 87,7 3,1 48,3 11,5 37,5 82,4 50,1
55EX715
127,8 76,5 4,1 43,1 11,3 35,2 71,9 45,2
52EX705
125,2 77,5 8,2 48,3 11,4 33,9 72,8 50,1
46EX719/46EX718/
46EX717/46EX716/
46EX715
108,5 65,6 9,5 43,1 12,1 32,3 61,6 45,4
46EX709/46EX708/
46EX707/46EX706/
46EX705
111,8 69,8 12,1 48,3 11,4 31,3 65,6 50,1
40EX719/40EX718/
40EX717/40EX716/
40EX715
95,2 58,1 13,3 43,1 12,1 29,7 54,6 45,4
40EX709/40EX708/
40EX707/40EX706/
40EX705
98,5 62,3 15,8 48,3 11,4 28,7 58,5 50,1
40EX605
95,2 58,1 13,3 43,1 12,0 29,7 54,6 45,4
32EX719/32EX717/
32EX716/32EX715
76,4 47,5 18,5 43,1 12,1 26,0 47,3 45,4
32EX709/32EX707/
32EX706/32EX705
81,1 50,7 19,7 45,9 11,5 25,7 49,7 47,8
32EX605
76,4 47,5 18,5 43,1 12,0 26,0 47,3 45,4
Центральная точка экрана
Kроме модели
KDL-32EX719/
32EX717/32EX716/
32EX715/32EX709/
32EX707/32EX706/
32EX705/32EX605
Только для моделей
KDL-32EX719/
32EX717/32EX716/
32EX715/32EX709/
32EX707/32EX706/
32EX705/32EX605
ПРЕДУПРЕЖДЕНИЕ
Дополнительные сведения
(Продолжение)
