21
RU
Дополнительные сведения

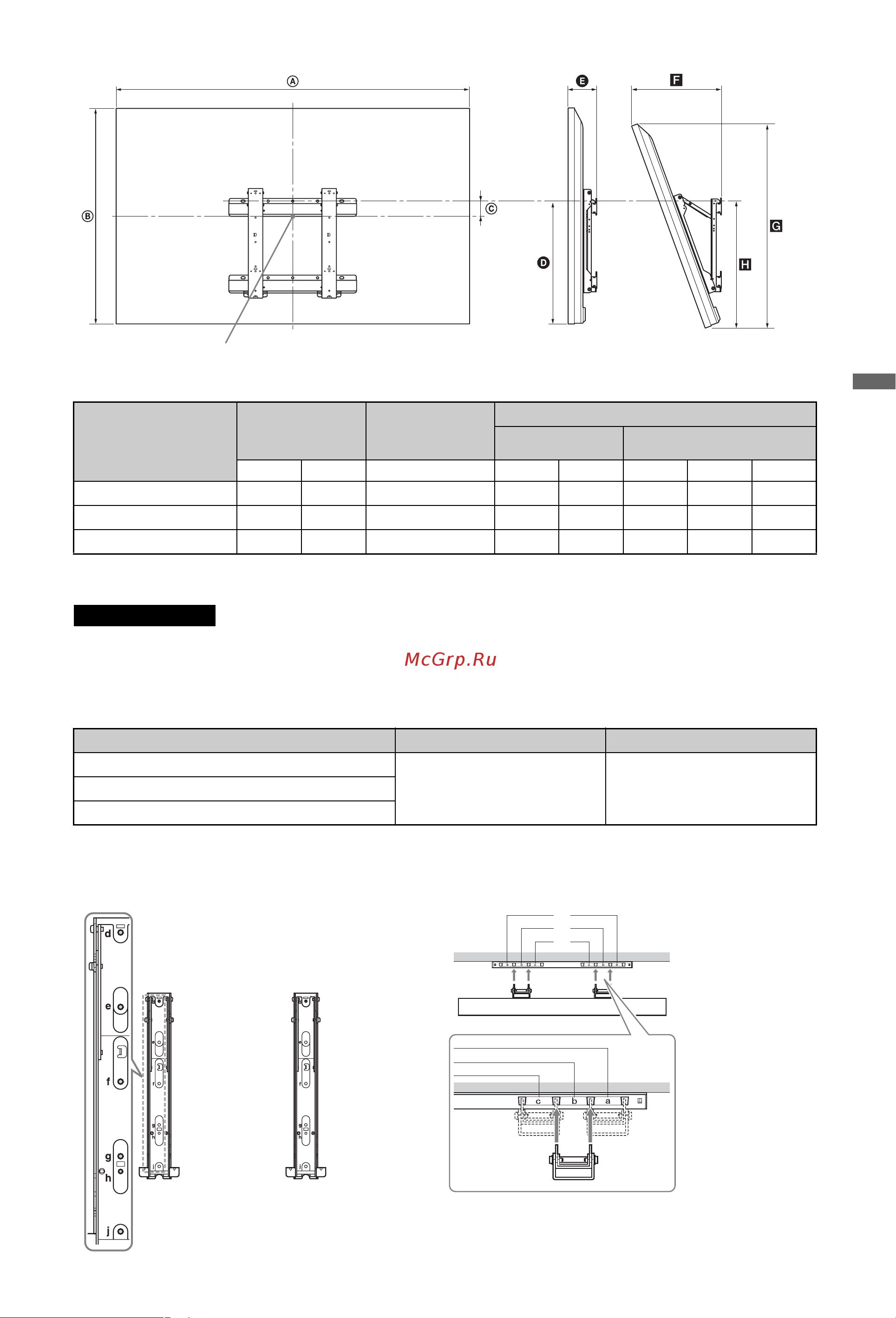

Таблица установочных размеров телевизора (SU-WL500)
Единица измерения: см
Рисунки над таблицей могут немного отличаться в зависимости от установки.
Стена, на которую будет устанавливаться телевизор, должна быть достаточно прочной, чтобы
выдержать вес, по крайней мере, в четыре раза превышающий вес устанавливаемого
телевизора. Для определения веса см. раздел “Технические характеристики” (стр. 17).
Схема/таблица расположения винтов и скоб (SU-WL500)
Название модели
KDL-
Размеры
экрана
Координата
положения
центра экрана
Длина для каждого угла установки
Угол (0°) Угол (20°)
AB C DEFGH
55NX815
127,6 77,0 8,6 48,2 9,2 31,8 72,3 49,5
46NX715
108,3 66,0 14,1 48,2 9,1 28,0 62,0 49,5
40NX715
94,4 58,2 17,8 48,2 9,1 25,2 54,7 49,5
Название модели KDL- Положение винтов Положение скоб
55NX815
e, j b46NX715
40NX715
Центральная точка экрана
ПРЕДУПРЕЖДЕНИЕ
Положение винтов
При установке монтажной скобы на
телевизор.
Положение скоб
При установке телевизора на опорный
кронштейн.
b
a*
c*
* Положение скоб “a” и “c” нельзя
использовать для этих моделей.
(Продолжение)
