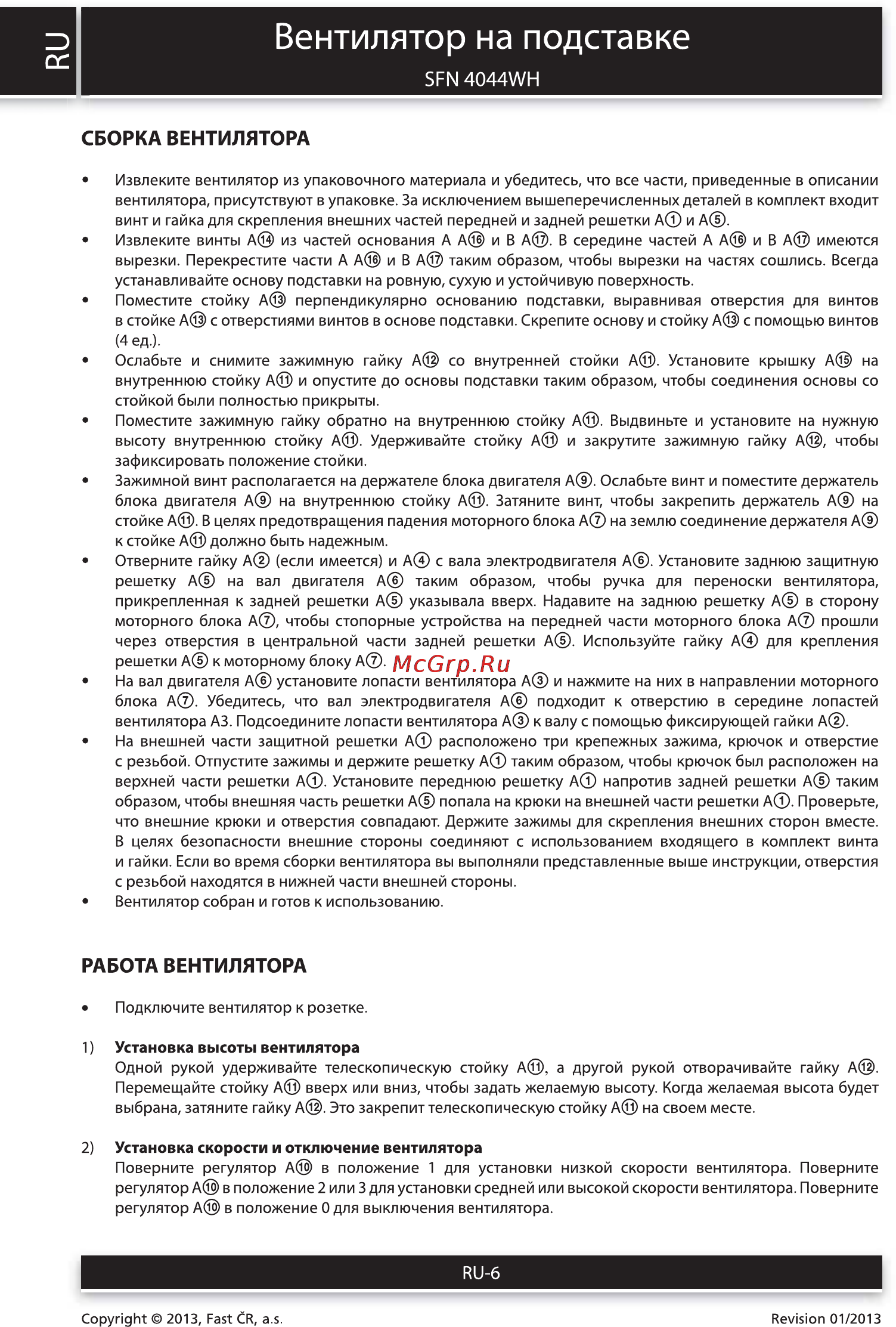

z Вентилятор на подставке SFN 4044WH СБОРКА ВЕНТИЛЯТОРА Извлеките вентилятор из упаковочного материала и убедитесь что все части приведенные в описании вентилятора присутствуют в упаковке За исключением вышеперечисленных деталей в комплект входит винт и гайка для скрепления внешних частей передней и задней решетки Аф и Аф Извлеките винты Аф из частей основания А Аф и В А В середине частей А Аф и В А имеются вырезки Перекрестите части А Аф и В Аф таким образом чтобы вырезки на частях сошлись Всегда устанавливайте основу подставки на ровную сухую и устойчивую поверхность Поместите стойку Аф перпендикулярно основанию подставки выравнивая отверстия для винтов в стойке Аф с отверстиями винтов в основе подставки Скрепите основу и стойку Аф с помощью винтов 4 ед Ослабьте и снимите зажимную гайку Аф со внутренней стойки Аф Установите крышку Аф на внутреннюю стойку Аф и опустите до основы подставки таким образом чтобы соединения основы со стойкой были полностью прикрыты Поместите зажимную гайку обратно на внутреннюю стойку Аф Выдвиньте и установите на нужную высоту внутреннюю стойку Аф Удерживайте стойку Аф и закрутите зажимную гайку Аф чтобы зафиксировать положение стойки Зажимной винт располагается на держателе блока двигателя Аф Ослабьте винт и поместите держатель блока двигателя Аф на внутреннюю стойку Аф Затяните винт чтобы закрепить держатель А на стойке Аф В целях предотвращения падения моторного блока Аф на землю соединение держателя Аф к стойке Аф должно быть надежным Отверните гайку Аф если имеется и Аф с вала электродвигателя Аф Установите заднюю защитную решетку Аф на вал двигателя Аф таким образом чтобы ручка для переноски вентилятора прикрепленная к задней решетки Аф указывала вверх Надавите на заднюю решетку Аф в сторону моторного блока Аф чтобы стопорные устройства на передней части моторного блока Аф прошли через отверстия в центральной части задней решетки Аф Используйте гайку Аф для крепления решетки Аф к моторному блоку Аф На вал двигателя Аф установите лопасти вентилятора Аф и нажмите на них в направлении моторного блока Аф Убедитесь что вал электродвигателя Аф подходит к отверстию в середине лопастей вентилятора АЗ Подсоедините лопасти вентилятора Аф к валу с помощью фиксирующей гайки Аф На внешней части защитной решетки Аф расположено три крепежных зажима крючок и отверстие с резьбой Отпустите зажимы и держите решетку Аф таким образом чтобы крючок был расположен на верхней части решетки Аф Установите переднюю решетку Аф напротив задней решетки А таким образом чтобы внешняя часть решетки А попала на крюки на внешней части решетки Аф Проверьте что внешние крюки и отверстия совпадают Держите зажимы для скрепления внешних сторон вместе В целях безопасности внешние стороны соединяют с использованием входящего в комплект винта и гайки Если во время сборки вентилятора вы выполняли представленные выше инструкции отверстия с резьбой находятся в нижней части внешней стороны Вентилятор собран и готов к использованию РАБОТА ВЕНТИЛЯТОРА Подключите вентилятор к розетке 1 Установка высоты вентилятора Одной рукой удерживайте телескопическую стойку Аф а другой рукой отворачивайте гайку А Перемещайте стойку Аф вверх или вниз чтобы задать желаемую высоту Когда желаемая высота будет выбрана затяните гайку А Это закрепит телескопическую стойку А на своем месте 2 Установка скорости и отключение вентилятора Поверните регулятор А в положение 1 для установки низкой скорости вентилятора Поверните регулятор А в положение 2 или 3 для установки средней или высокой скорости вентилятора Поверните регулятор А в положение 0 для выключения вентилятора RU 6 Copyright 2013 Fast CR a s Revision 01 2013
