Pioneer HTB-323-2TB-BK [12/31] Ïîäñîåäèíåíèå êàáåëåé
![Pioneer HTB-323-2TB-BK [12/31] Ïîäñîåäèíåíèå êàáåëåé](/views2/1093292/page12/bgc.png)
12
Ru
02
02
Подсоединение кабелей
Не перегибайте кабели поверх устройства. В противном случае
магнитное поле, генерируемое трансформаторами этого
устройства, может вызвать помехи в громкоговорителях.
Внимание
• Перед выполнением или изменением схем подсоединения
отключите кабель питания от розетки переменного тока.
• Перед отсоединением кабеля питания переключите
питание в режим ожидания.

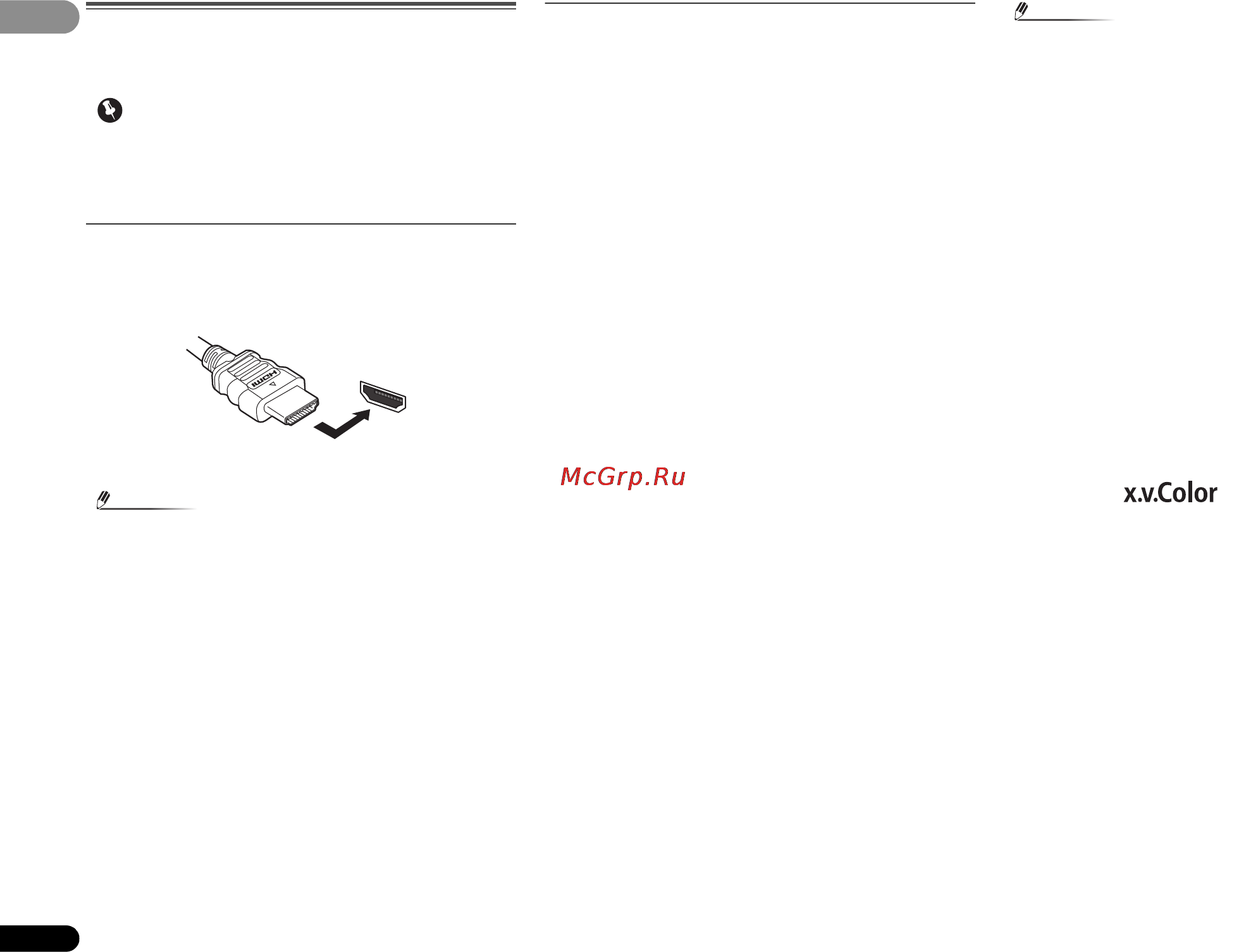

Кабели HDMI
Одновременно по одному кабелю могут передаваться как видео-,
так и звуковые сигналы. При подключении через этот ресивер
проигрывателя и телевизора, используйте для обоих подключений
кабели HDMI.
Будьте внимательны и соблюдайте правильность направления при
подключении разъема.
Примечание
• Установите для параметра HDMI в Настройка
параметров звука на стр. 23 значение
THRU (THROUGH)
и задайте для входного сигнала в Выбор входного
аудиосигнала на стр. 17 значение
HDMI, если вы хотите
получить выход звука по HDMI на телевизоре (не будет
слышен звук от этого ресивера).
• Если на телевизоре не появляется видеосигнал,
попробуйте отрегулировать настройки разрешения
используемого компонента или дисплея. Учтите, что
некоторые компоненты (например, игровые
видеоприставки) имеют разрешение, отображение
которого невозможно. В этом случае используйте
(аналоговое) композитное подключение.
• Ког
да через HDMI
поступает видеосигнал 480i, 480p, 576i
или 576p, прием многоканального звука PCM и HD-звука
невозможен.
О HDMI
При помощи подключения HDMI передаются несжатые цифровые
видеосигналы, а также практически любые виды цифрового звука,
с которыми совместим подключенный компонент, включая DVD-
Video, DVD-Audio, Dolby Digital Plus, Dolby TrueHD, DTS-HD
Master Audio (см. ниже информацию об ограничениях), Video CD/
Super VCD и CD.
Данный ресивер поддерживает технологию High-Definition
Multimedia Interface (HDMI
®
).
С помощью подключений HDMI данный ресивер поддерживает
описанные ниже функции.
• Цифровая передача несжатого видео (материала,
защищенного по системе HDCP (1080p/24, 1080p/60, и
др.))
• Передача сигнала 3D
• Передача сигнала Deep Color
• Передача сигнала x.v.Color
• Возвратный аудиоканал
(см. раздел Функция ARC (возвратный аудиоканал) на
стр. 27)
• Прием многоканальных линейных цифровых
аудиосигналов PCM (192 кГц или менее) для макс. 8
каналов
• Прием следующих цифровых аудиоформатов:
– Dolby Digital, Dolby Digital Plus, DTS, аудиосигналы с
высоким битрейтом (Dolby TrueHD, DTS-HD Master
Audio), DVD-Audio, CD, Video CD, Super VCD
Примечание
• Используйте высокоскоростной кабель HDMI. Если
используется обычный кабель HDMI, а не
высокоскоростной кабель HDMI, он может работать
некорректно.
• Если подключается кабель HDMI со встроенным
эквалайзером, он может работать некорректно.
• Передача сигналов 3D, Deep Color, x.v.Color и
возвратного аудиоканала возможна только при
подключении к совместимому аудио-видео компоненту.
• Передачи цифровых аудиосигналов в формате HDMI
требуют большего времени для распознавания. По этой
пр
и
чине может происходить прерывание звучания во
время переключения аудиоформатов или при запуске
воспроизведения.
• Включение/отключение устройства, подключенного к
разъему HDMI OUT этого устройства во время
воспроизведения, или отсоединение/подсоединение
кабеля HDMI во время воспроизведения, может вызвать
помехи или прерывание звука.
Термины HDMI и HDMI High-Definition Multimedia Interface,
а также логотип HDMI являются торговыми марками или
зарегистрированными торговыми марками HDMI Licensing,
LLC в С
о
единенных Штатах Америки и в других странах.
“x.v.Color” и являются торговыми
марками Sony Corporation.
