Tcl 37M61NH20 [12/12] Разъемы
![Tcl 26E62NH20 [12/12] Разъемы](/views2/1932992/page12/bgc.png)
R
L
AUDIO
Разъемы компонентов CMP (Y
Pb/Cb Pr/Cr) + аудио-разъемы
RCA (вход) на тыльной стороне
COMPONENT
INPUT
Pb/Cb
Y
Pr/Cr
Эти разъемы можно использовать
для подключения DVD-плеера.
Разъемы компонентов автоматически
определяют тип получаемого сигнала
компонента: чересстрочный
компонент (YCrCb) или
прогрессивный компонент (YPrPb).
VGA
Разъем VGA (вход) на тыльной
стороне
Этот разъем можно использовать
для подключения компьютера.
HDMI1/2
Разъемы HDMI1/HDMI2 (вход)
на тыльной стороне
Эти разъемы можно использовать
для подключения ПК с установленной
совместимой видеокартой,
определенных DVD-плееров и
совместимых цифровых
спутниковых декодеров высокого
разрешения. Эти разъемы допускают
очень высокое качество передачи
видео и аудио сигналов.
Примечания:
Не подключайте к этому
разъему устройства,
предоставляющие аналоговые
сигналы RGB.
Разъем HDMI совместим с
форматом HDCP.
-
-
HDMI, логотип HDMI и High-
Definition Multimedia Interface -
товарные знаки или
зарегистрированные
товарные знаки компании HDMI
Licensing LLC.
SPDIF out
Разъем SPDIF на тыльной
стороне
(выход)
Этот разъем можно использовать
для подключения динамика через
внешний усилитель.
Подключение шлемофона
Для подключения шлемофона или
стерео наушников используйте
соответствующий разъем сбоку
телевизора.
Подключение видеомагнитофона
Для получения оптимального качества
изображения и звука рекомендуется подключать
видеомагнитофон через разъемы SCART. Однако
также можно подключить видеомагнитофон,
используя антенное гнездо.
При выборе последней опции включите
видеомагнитофон и запустите фильм . Затем
воспользуйтесь опцией
(Автоматическое обновление) в меню
(Автоматическая установка), чтобы
найти для видеомагнитофона подходящий канала
(см. соответствующий раздел). Необходимо
присвоить ему канал 99, чтобы гарантировать
высокое качество изображения при просмотре
записейиврежиме приостановки.
Automatic update
Auto
installation

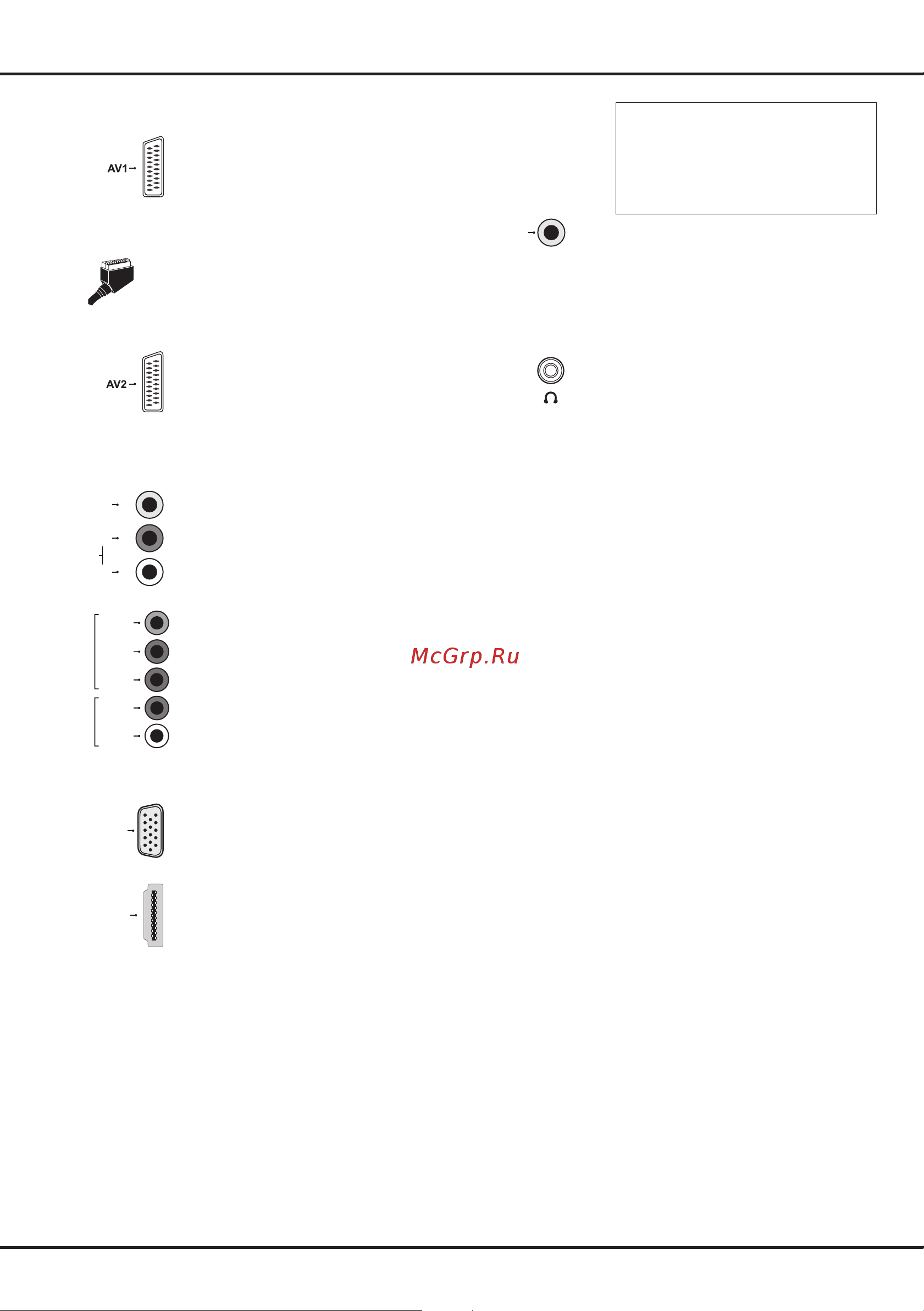

Разъемы
Разъем AV1 SCART (вход-
выход) с тыльной стороны
Этот разъем можно использовать
для подключения целого ряда
записывающие
видеокамеры (VHS, 8 мм или
формата Hi 8), декодеры,
спутниковые ресиверы, DVD-плееры,
игровые консоли и устройства,
создающие сигнал RGB.
устройств, включая
видеомагнитофоны,
Разъем AV2 SCART
(вход-выход)
Этот разъем можно использовать
для подключения таких устройств,
как видеомагнитофоны и
записывающие видеокамеры (в
формате VHS, S-VHS, 8 мм или
Hi 8).
Аудио и видео разъемы AV3
RCA (вход) сбоку
VIDEO
AUDIO
R
L
Эти разъемы в основном
применяются для подключения
записывающих видеокамер
(формата VHS или 8 мм).
Дополнительная информация
Глава 5
9
Дизайн и спецификации могут быть изменены без уведомления.
72-LE77L9-E281D
