Telefunken TF-LED32S54T2 [5/40] Connection
![Telefunken TF-LED32S54T2 [5/40] Connection](/views2/1933089/page5/bg5.png)
Before you start
5
5
Before you start
Connection

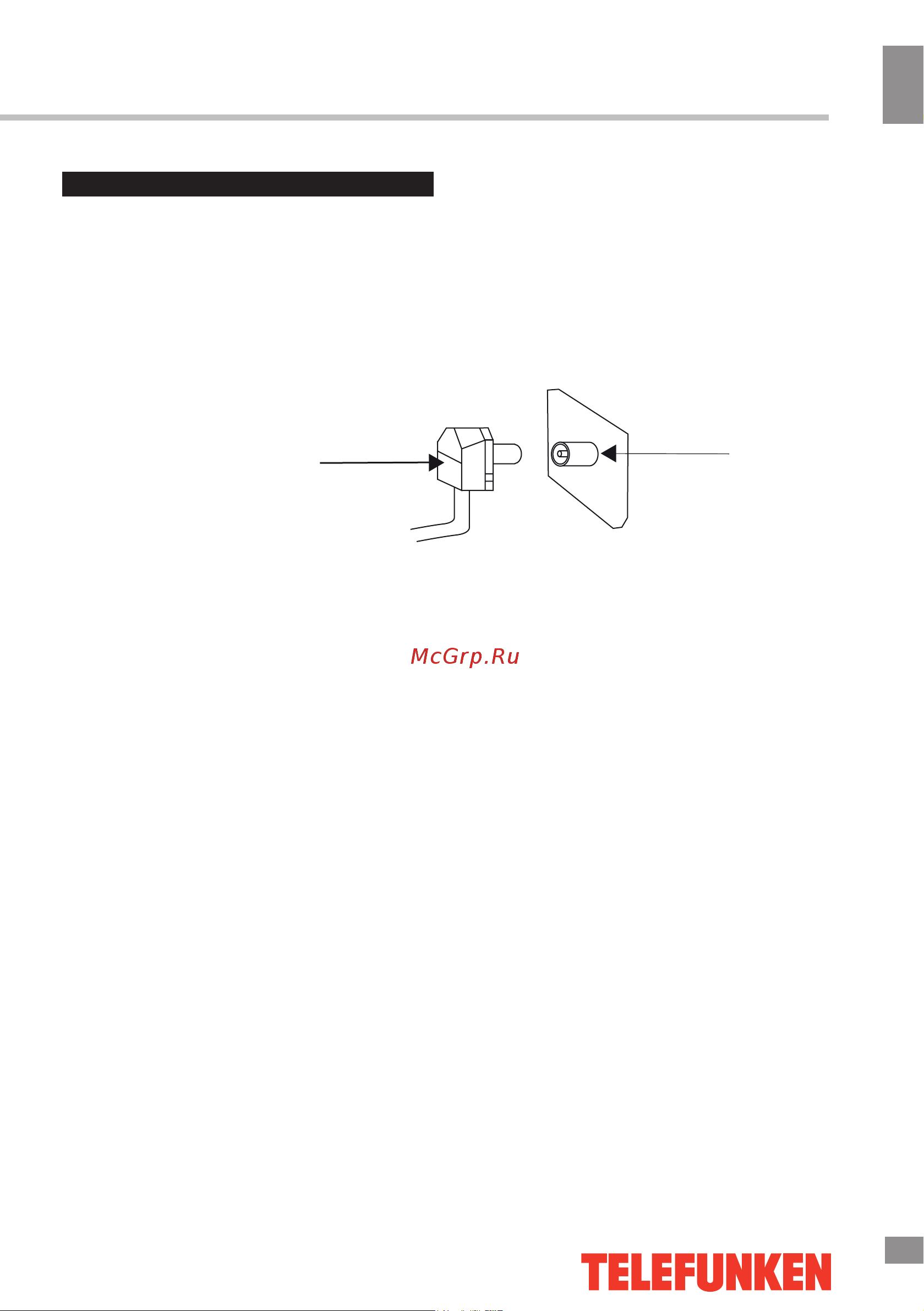

Outdoor antenna connection
Use 75˜ cable plug or 300-75˜ impedance
converter to plug in antenna input terminal on
the rear of the cabinet.
Other connections
• Connect the audio sources (Including
DVD, VCDR, CAMCORDER and PC) to
the Mini AV in (Mini YPbPr)
• Connect the video source to the AV
IN jack by RCA cable.
• Component input is intended to receive
component video signal from the external
device. Connection is made with the help of a
special component cable. To receive audio
signal for component video, please use the
audio input of this unit.
• Plug the power cable in the electric outlet,
making sure the current voltage is supported.
• When using the LED as a computer
screen, connect the PC to the VGA jack from
the monitor by the relevant cable (not included).
• If the video source has a HDMI output
jack, you can connect the signal to the
monitor by the HDMI cable (not included).
• Coaxial SPDIF output is intended for
transmitting multi-channel sound to an external
decoder (e.g. in 5.1-CH format). Coaxial cable
should be used for connection.
• PCMCIA slot is used for CI modules that
are obtained from your digital TV provider.
75 Ohm co-axis cable
TVRF antenna jack
Antenna cable connector
•
SCART socket is used to connect external
devices with a SCART connection.
