Telefunken TF-LED50S7T2 [21/34] Установка подключение
![Telefunken TF-LED50S7T2 [21/34] Установка подключение](/views2/1933112/page21/bg15.png)
Перед началом эксплуатации
21
19
Установка/Подключение
Подключение

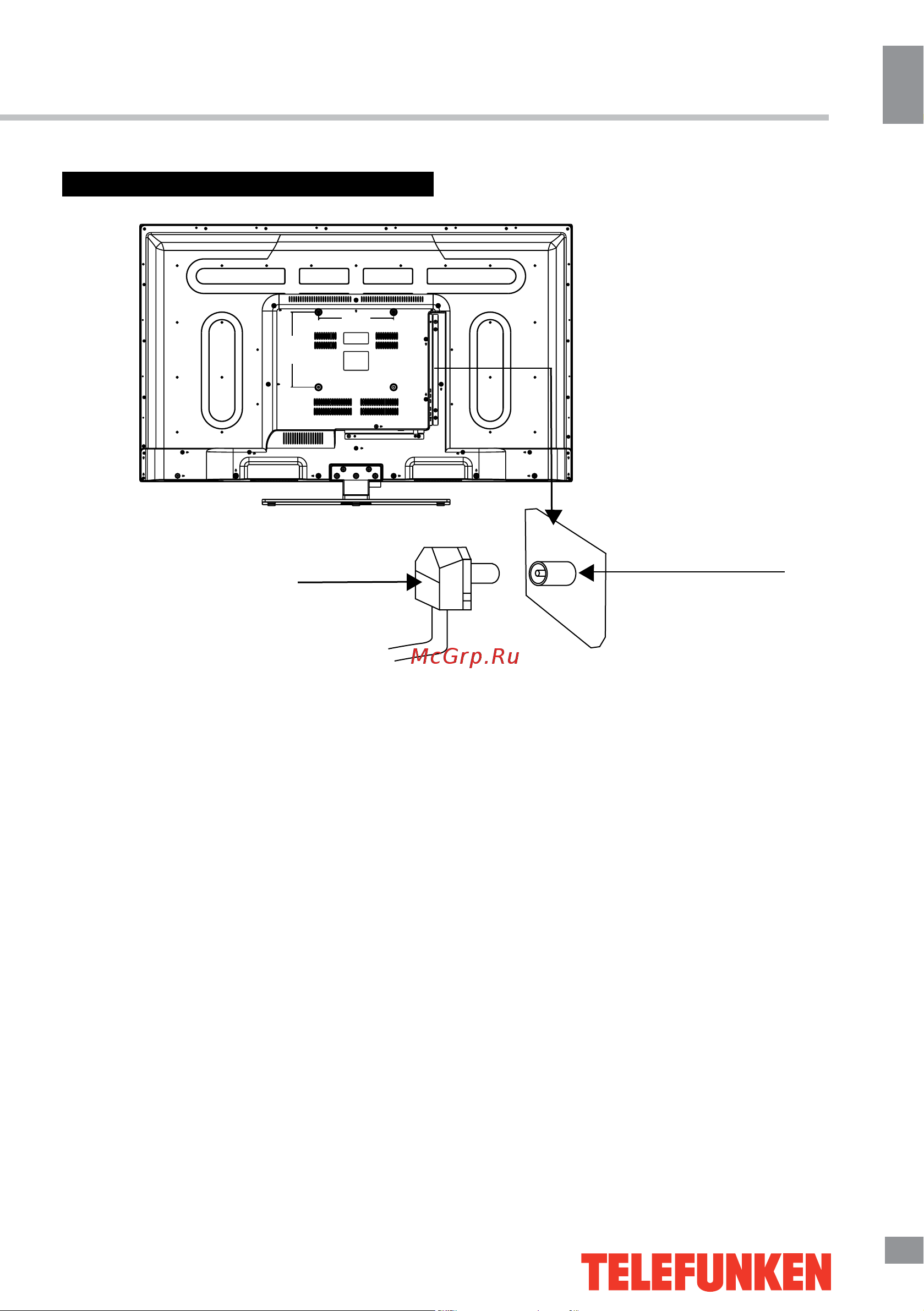

Подключение внешней антенны
Подсоедините антенну к соответствую-
щему разъему. Используйте коаксиальный
кабель 75 Ом при подключении внешней
антенны.
Прочие подключения
• Подсоедините источник аудио сигнала
(DVD, CAMCORDER) к соответствующим
аудио разъемам ‘L’ (Левый) и ‘R’ (Правый).
• Композитный видео вход телевизора
подсоединяется к композитному выходу
другого видео оборудования с помощью
аудио-видеокабеля RCA.
• Разъем питания предназначен для под-
ключения телевизора к сети электрического
питания.
• Подсоедините VGA-кабель (в комплект
не входит) к VGA-порту ПК и к VGA-разъему
телевизора; затяните болты по часовой
стрелке на обоих концах кабеля.
• Компьютерный аудиовход служит для
получения телевизором аудио сигнала с
персонального компьютера.
• Если источник видеосигнала имеет
HDMI-выход, подключите его к HDMI-входу
телевизора, используя специальный HDMI-
кабель ((в комплект не входит).
• Коаксиальный выход предназначен
для передачи многоканального звука
на внешний декодер (например,
стереосистему 5.1). Для соединения
необходим коаксиальный кабель (в
комплект не входит).
• Подсоедините наушники к разъему
для наушников. При подсоединенных
наушниках звук через динамики телевизора
не воспроизводится.
• Разъем PCMCIA используется для
подключения CI-модуля, приобретаемого у
поставщика услуг цифрового ТВ.
Антенный кабель 75 Ом
Разъем для антенны
Штекер антенного кабеля
