5
Подсоединение
■

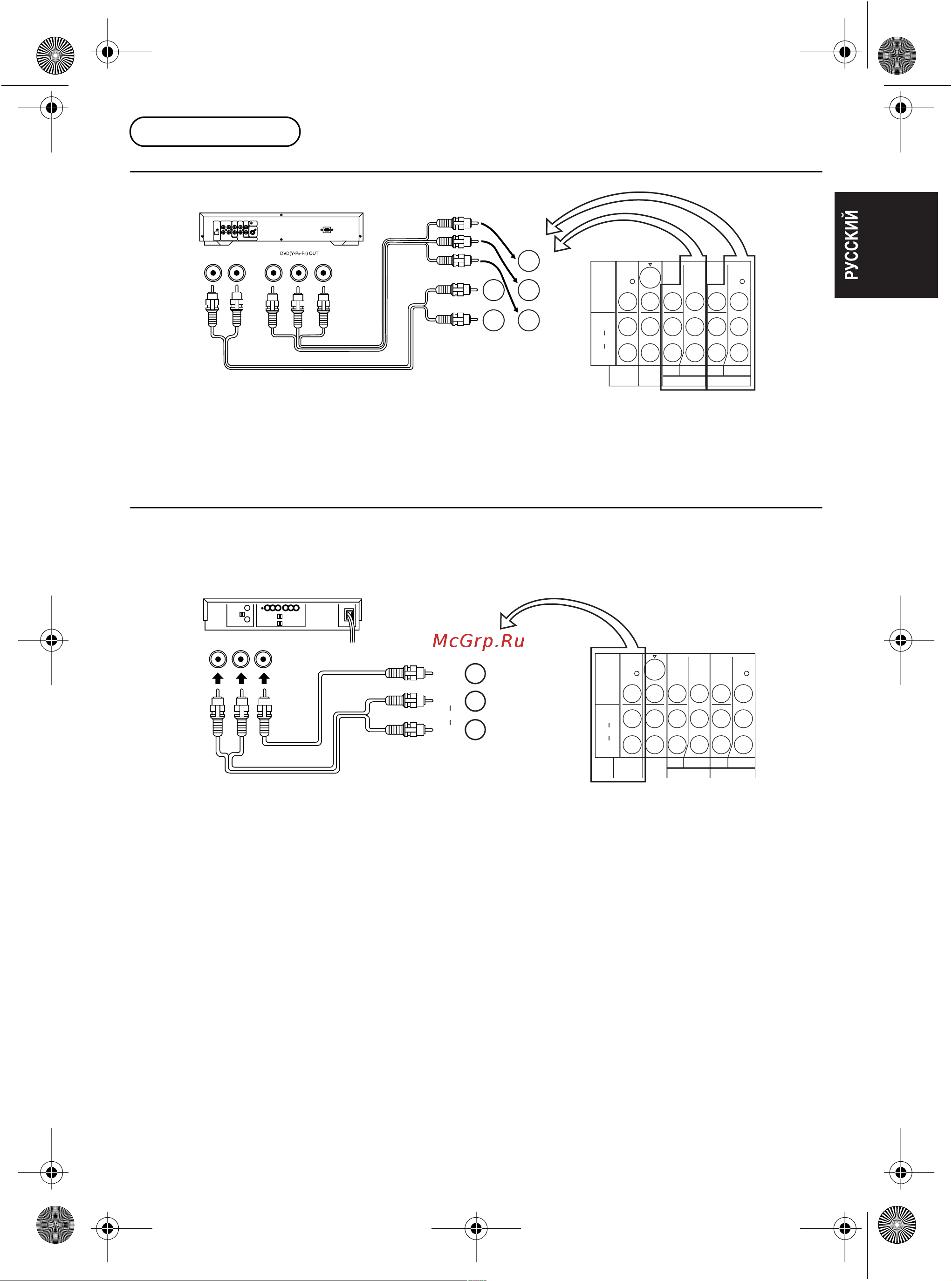

Как подсоединить DVD входных терминалов
Примечания:
1. Аудио сигнал AV4 общий для AV4 и DVD входного сигнала терминалов.
2. DVD сигнал входного терминала имеет преимущество перед AV4 видео сигналом входного терминала.
3. Похожие соединения возможны в “СOMPONENT VIDEO” вход 3 терминала.
■
Как подсоединить AV Монитор выходных терминалов к другому оборудованию
“МONITOR OUT” терминалы выхода, имеют такие же сигналы, как основное изображение на экране
телевизора и звук из громкоговорителя в одно и то же время, например: ТВ программы или сигналы от AV1,
AV2, AV3 или AV4 вход.
Примечания:
1. Никогда не подсоединяйте тот же самый видеомагнитофон к терминалам VIDEO IN и МONITOR OUT в
данном телевизоре,так как это может вызвать неправильное фунционирование.
2. Монитор выхода излучает основное изображение нормальные видео и аудио сигналы.
3. Сигнал DVD (Y•P
B
•P
R
) не выходят на МONITOR OUT терминалы.
4. При использовании функции “MONITOR OUT” с источником сигнала, подключенным к разъему “AV2 IN” ,
используйте вход “VIDEO” (НЕ “S-VIDEO” вход).
Audio
OUT
PB Y
PR
LR
S-VIDEO
Y
P
B
P
R
Y
P
B
P
R
VIDEO
MONO MONO MONO
AUDIO
L
R
COMPONENT COMPONENT
MONITOR
OUT
AV1
IN
AV3 IN AV4 IN
Y
P
B
P
R
MONO
Проигрыватель DVD
Audio Video
RLIN IN
S-VIDEO
Y
P
B
P
R
Y
P
B
P
R
VIDEO
MONO MONO MONO
AUDIO
L
R
COMPONENT COMPONENT
MONITOR
OUT
AV1
IN
AV3 IN AV4 IN
VIDEO
AUDIO
L
R
MONITOR
OUT
VHS VCR
(Записывающее оборудование)
ВИДEО
АУДИО
