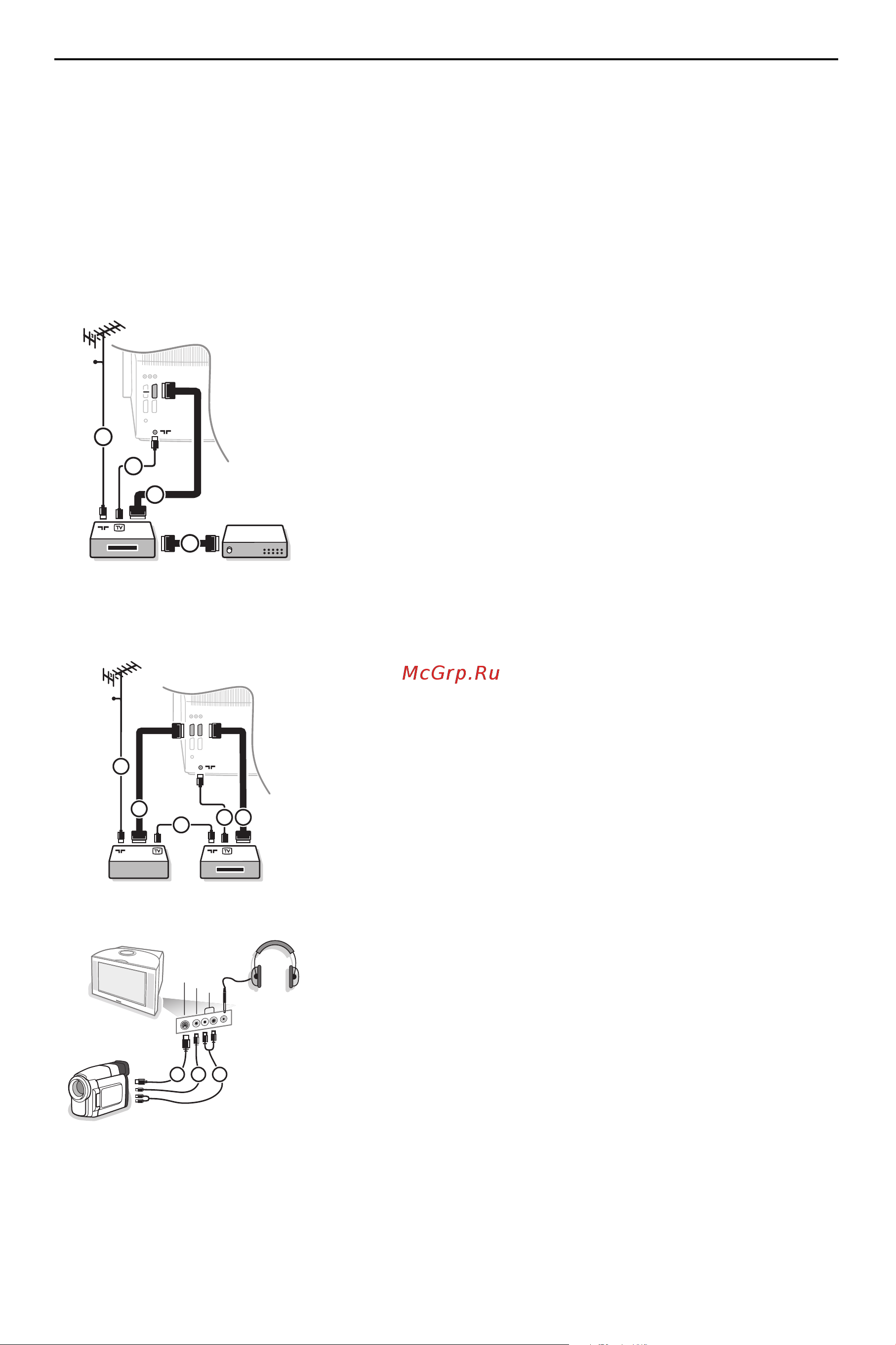

Существует широкий круг аудио- и видеоустройств, которые могут быть подключены к Вашему

телевизору. Приведенные ниже схемы иллюстрируют подключение таких устройств.

Примечание: Вход EXT.1 может поддерживать системы передачи сигналов CVBS и RGB, вход EXT.2 -

системы CVBS, RGB и Y/C, EXT.3 и EXT.4 - только систему CVBS. Рекомендуется подключать

устройства с выходным сигналом в системе RGB к выходам EXT.1 или EXT.2, т.к. RGB обеспечивает

лучшее качество изображения. Если Ваш видеомагнитофон поддерживает функцию EasyLink, его

следует подключать ко входу EXT.2 для использования преимуществ EasyLink.

Recorder (VCR-DVD+RW) Записывающее устройство (Видеомагнитофон,

записывающий DVD-плеер)

Подключите, как показано на рисунке, антенные кабели 1, 2 и,

для получения наилучшего качества изображения, еврокабель 3.

При отсутствии евроразъема, единственным возможным способом

подключения является антенный кабель. Поэтому Вам нужно будет

настроить тестовый сигнал вашего записывающего устройства и

назначить для этого сигнала программу с номером 0, либо сохра-

нить тестовый сигнал как программу с номером в интервале от 90

до 99 (см. Ручная установка, стр. 7).

См. руководство по Вашему записывающему устройству.

Декодер и видеомагнитофон

Подключите еврокабель

4 к своему декодеру и к специальному

евроразъему видеомагнитофона. См. также инструкцию по эксплу-

атации видеомагнитофона. См. Декодер, стр. 10.

Вы можете также подключить декодер еврокабелем непосред-

ственно к входам EXT.1 или 2.

Другое оборудование

(приемник спутникового сигнала, декодер, DVD-плейер, игровые

приставки и др.)

& Подключите, как показано на рисунке, антенные кабели 1,

2 и 3 (только в том случае, если дополнительное устрой-

ство имеет телевизионные антенные входы/выходы).

Подключите устройство с еврокабелем 4 или 5 к одному из

евроразъемов EXT.1, 2, 3 или 4 для получения изображения

более высокого качества.

é Выполните поиск тестового сигнала внешнего устройства так

же, как Вы это делали в случае с видеомагнитофоном.

“ Выберите нужное устройство в меню Конфиг., Источник

(сигнала), стр. 10.

Подключение к боковым разъемам

& Подключите видеокамеру, как показано на рисунке.

“ Произведите подключения к входам VIDEO (Видео) 2 и

AUDIO L (Аудио - левый) 3 для монофонического устрой-

ства. Для стереофонического устройства подсоединитесь также

к входу AUDIO R (Аудио - правый) 3.

Качество стандарта S-VHS при использовании видеокамеры S-

VHS можно получить при подключении к видеовходу S-video

1 и аудиовходам 3 с помощью кабелей S-VHS.

Не подсоединяйте кабели

1 и 2 одновременно! Это может

привести к искажению изображения.

Наушники

& Вставьте штекер в предназначенный для наушников разъем

как показано на рисунке.

é Нажмите кнопку

¬ на пульте дистанционного управления для

выключения встроенных динамиков телевизора.

Полное сопротивление наушников должно составлять от 8 до

4000 Ом. Размер гнезда для подключения наушников - 3,5 мм.

В меню Звук выберите Громкость наушников для регулировки

громкости звука в наушниках.

AUDIO

VIDEO

S•VIDEO

1 2 3

EXT.EXT.

EXT.

CABLE

1/21/2

EXT.EXT.

1/2

EXT.

CABLE

Подключение внешних устройств
