Sony KV-SW21M95 [31/49] X верхняя передняя и задняя панели управления тв
![Sony KV-SW21M95 [31/49] X верхняя передняя и задняя панели управления тв](/views2/1934288/page31/bg1f.png)
7

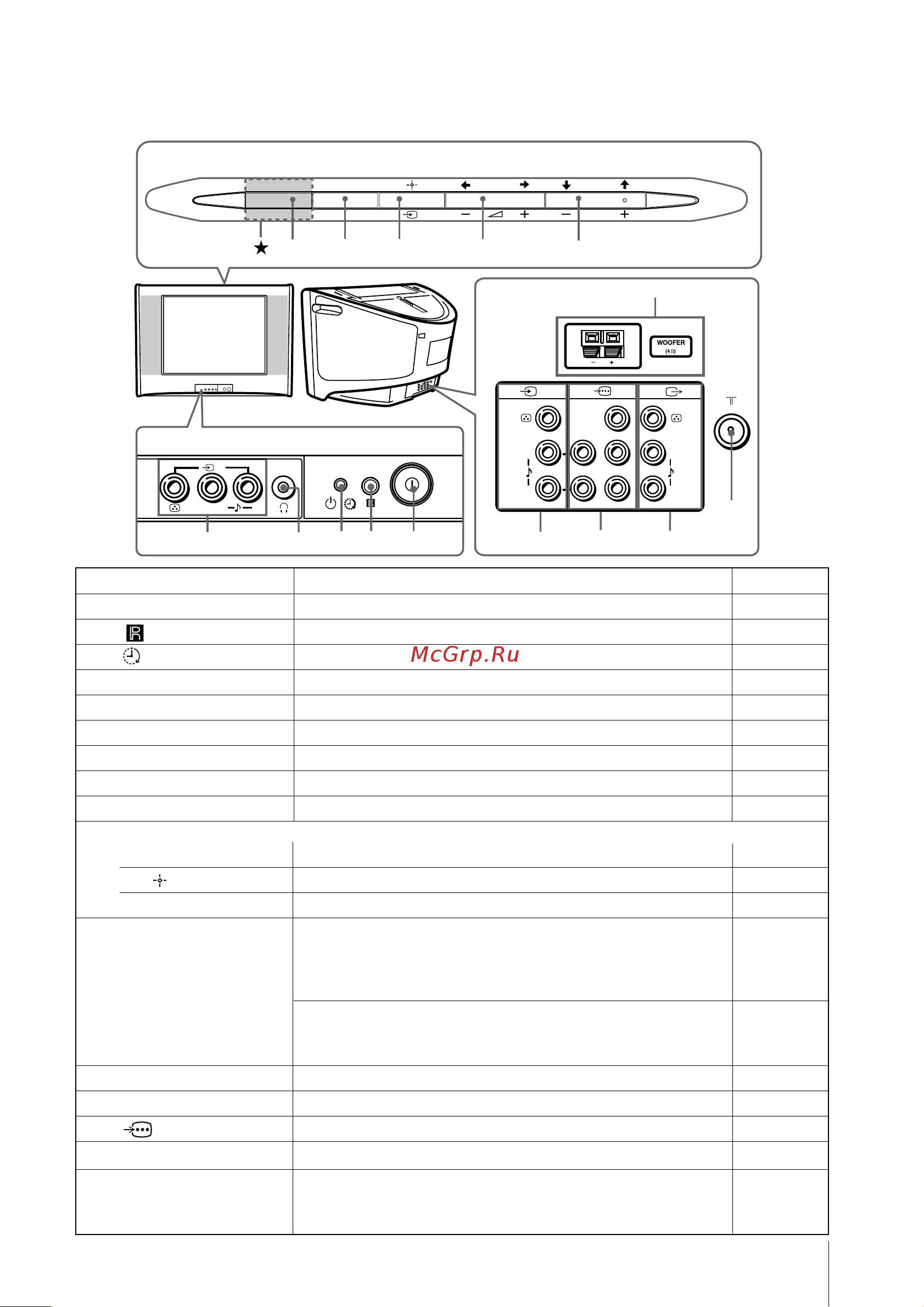

x Верхняя, передняя и задняя панели
управления ТВ
Кнопка/Гнездо Функция
1 ! Включение или выключение ТВ 4
2 Сенсор для пульта ДУ –
3 Индикатор будильника 12
3 1 Индикатор режима ожидания 4
4 i Гнездо наушников –
5 t2 Гнездо видеовхода 2 9
6 PROG +/– Выбор программы –
7 2 +/– Настройка громкости –
8 t Выбор ТВ или видеовхода 9
Операции в меню
6,7
V,v,B,b Выбрать и отрегулировать параметры 13
8 Подтвердить выбранные параметры 13
9 WEGA GATE Переход в меню WEGA GATE или выход из него. 13
0 FM Прослушивание радиостанций диапазона FM. 22
(Только для моделей
KV-SW21M95/
SW21M91)
SOUND MODE
Выберите параметры режима звука, используя
11
(Только для моделей
изображение 5-полосного графического эквалайзера.
KV-SW21M81)
qa 8 Гнездо входа антенны 9
qs T Гнездa видео/aудио выхода 10
qd Гнеэдa компонентного видеовхода 10
qf t1 Гнездa видеовхода 1 9
qg WOOFER Гнездо 3D WOOFER (нч динамик) 8
(Только для моделей
KV-SW21M95)
L
R
2
4
5
(MONO)
WEGA GATE
PROG
9
8
7
6
123
L
R
R
1
L
Y
C
B
C
R
(MONO) (MONO)
qg
qa
qsqd
qf
FM
0
Передняя панель управления ТВ
Задняя панель
управления ТВ
Главная панель управления ТВ
★ Эта кнопка будет отмечена как “SOUND MODE” (только для модели KV-SW21M81).
