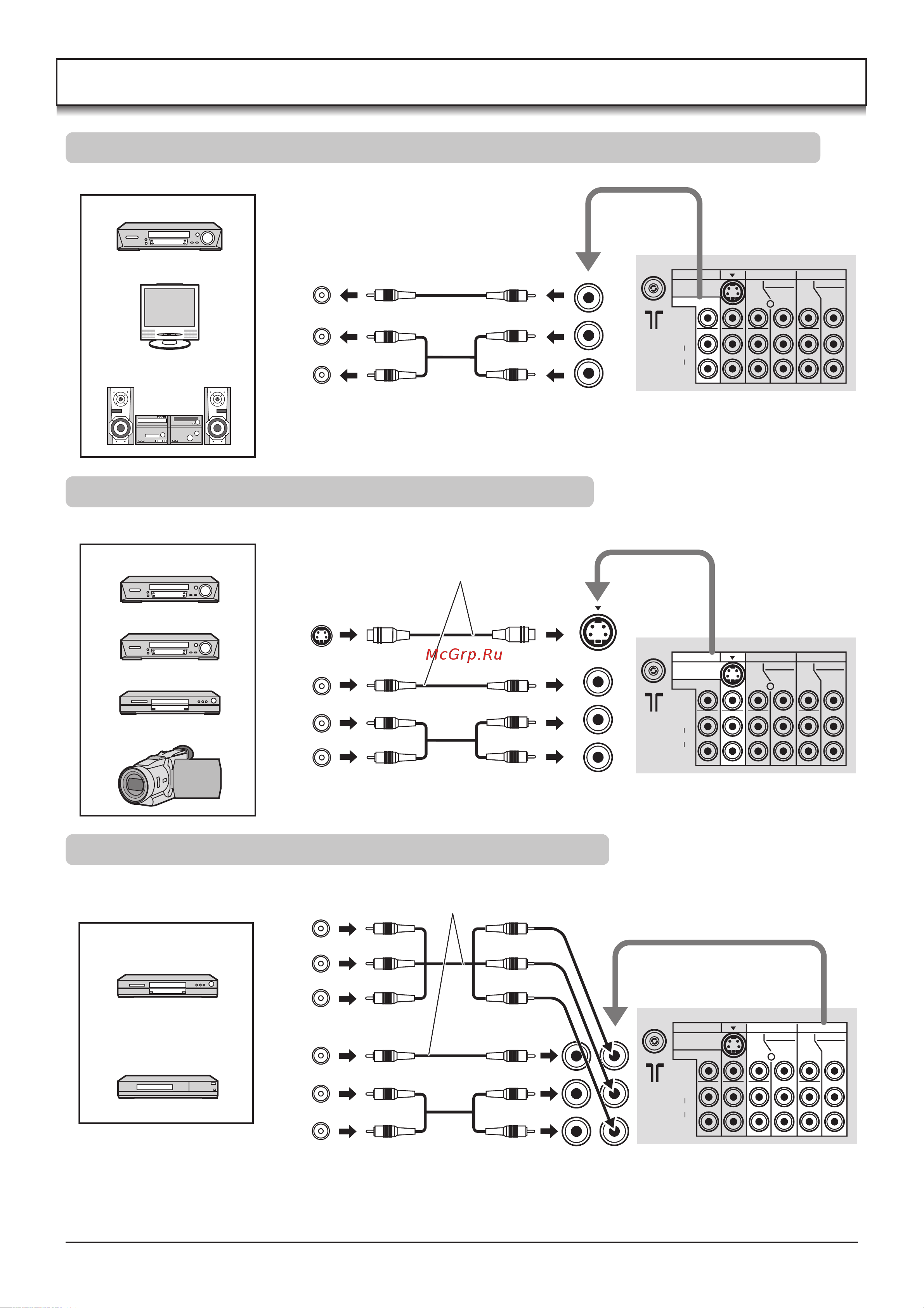

Подсоединения
Как подсоединить входные компонентные разъемы
Как подсоединить выходные разъемы монитора к другому оборудованию
Как подсоединить входные разъемы AV1
МОНИТОР
ВКМ
Пример источника выходного сигнала
Усилитель системы
громкоговорителей
Подсоедините разъем S-VIDEO или VIDEO.
Пример источника входного сигнала
S-VIDEO ВКМ
ВИДЕОКАМЕРА
ВКМ
ПРОИГРЫВАТЕЛЬ DVD
ПРОИГРЫВАТЕЛЬ DVD
Пример источника
входного сигнала
Цифровая система TV-
SET-TOP-BOX (DTV-STB)
Подсоедините к разъему VIDEO или
COMPONENT VIDEO.
Примечание:
Компонентные входные разъемы используются для сигналов 525i/p, 625i/p, 1125i/50 Гц, 1125i/60 Гц или
сигнала SMPTE295M стандарта 1250i.
