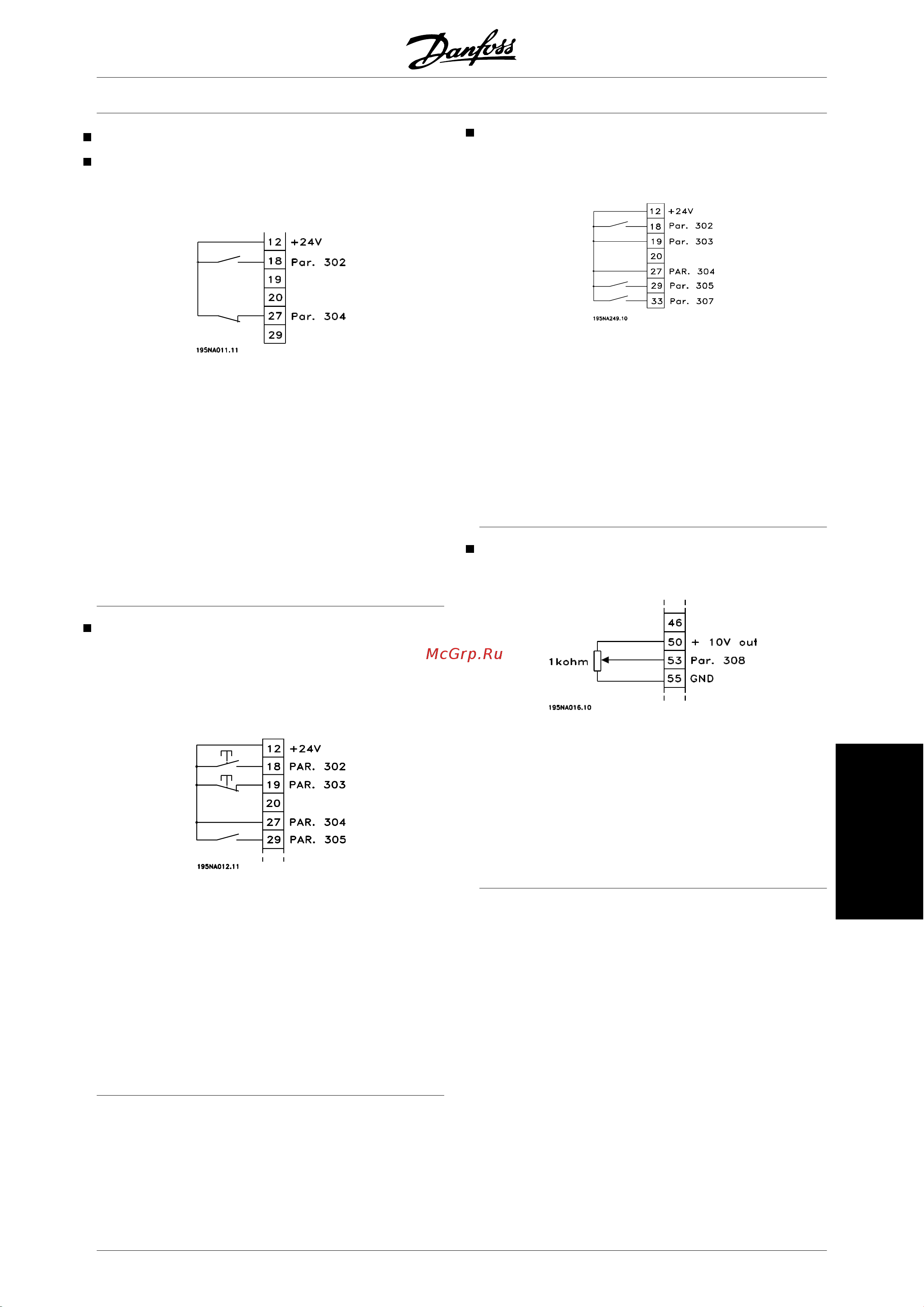

Примеры подключения
Пуск/останов
Запуск/останов с использованием клеммы 18 и ос-
танов выбегом с использованием клеммы 27.
Пар. 302 Цифровой вход = Пуск [7]
Пар. 304 Цифровой вход = Останов вы-
бегом, инверсный [2]
Для Точного запуска/останова следует выполнить
следующие установки:
Пар. 302 Цифровой вход = Точный запуск/
останов [27]
Пар. 304 Цифровой вход = Останов вы-
бегом, инверсный [2]
Импульсный пуск/останов
Импульсный запуск с использованием клеммы 18
и импульсный останов с использованием клеммы
19. Кроме того, фиксированная частота активи-
руется через клемму 29.
Пар. 302 Цифровой вход = Импульсный
пуск [8]
Пар. 303 Цифровой вход = Останов, ин-
версный [6]
Пар. 304 Цифровой вход = Останов вы-
бегом, инверсный [2]
Пар. 305 Цифровой вход = Фиксированная
частота [13]
Увеличение/уменьшение скорости
Увеличение/уменьшение скорости с использова-
нием клемм 29/33
Пар.302 Дискретный вход = = Запуск [7]
Пар.303 Дискретный вход = = Фиксиро-
ванное задание [14]
Пар.305 Дискретный вход = Увеличение
скорости [16]
Пар.307 Дискретный вход = Уменьшение
скорости [17]
Задание от потенциометра
Задание напряжения потенциометром.
Параметр 308 Аналоговый вход = Зада-
ние [1]
Параметр 309Клемма 53, мин. масшта-
бирование = 0 В
Параметр 310 Клемма 53, макс. масшта-
бирование = 10 В
Серия VLT® 2800
MG.27.A2.50 - VLT
®
– зарегистрированный товарный знак компании Danfoss 87
