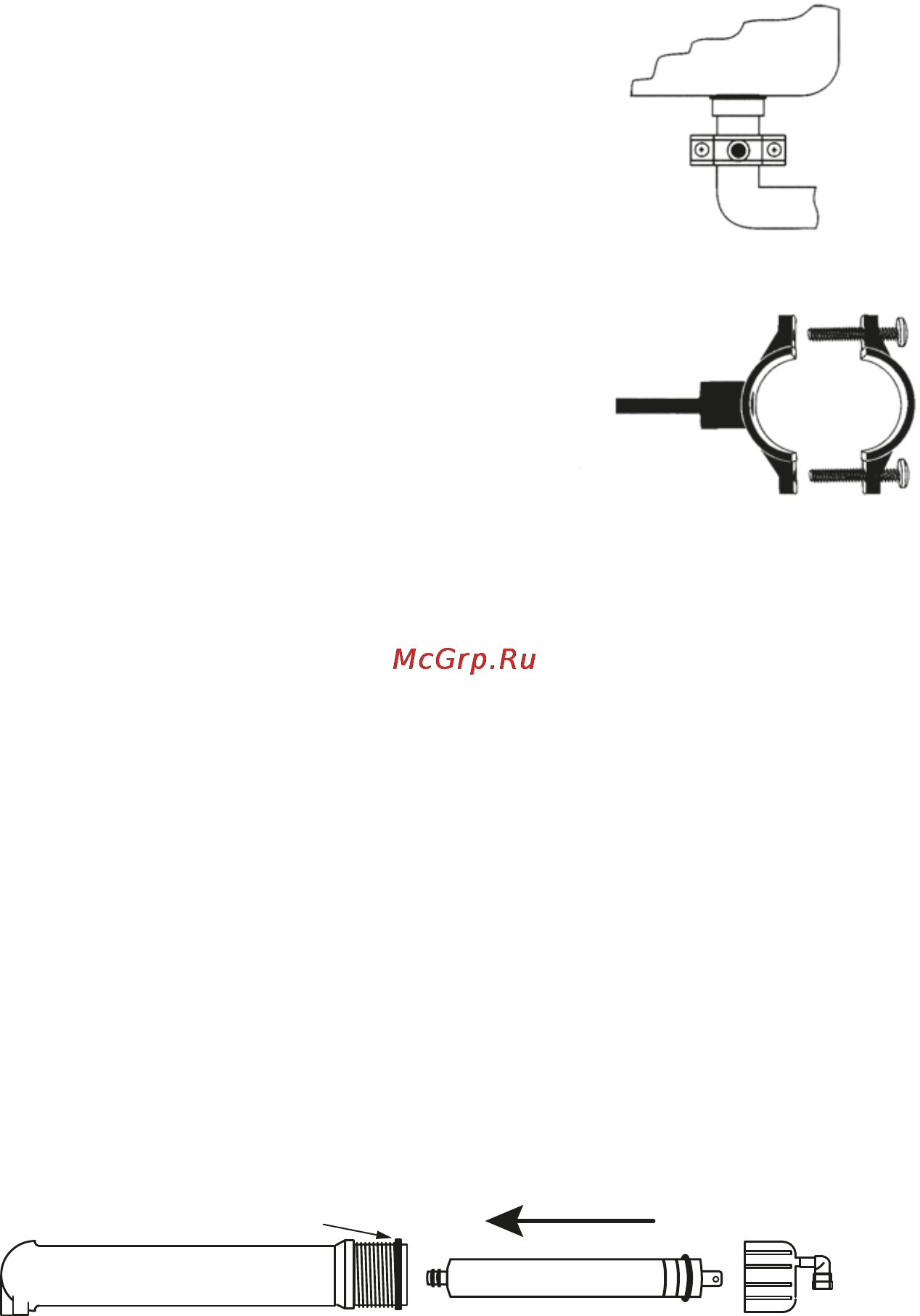

V Установка дренажного хомута Дренажный хомут подходит к сливным сифонам моек диаметром 40 мм Устанавливать его необходимо на вертикальной части трубы до первого изгиба сифона рис 13 Участок трубы в который выходит дренажная трубка не должен быть заполнен водой 1 Просверлите отверстие диаметром 6 5мм в том месте куда Вы планируете установить дренаж ный хомут 2 Наклейте уплотнитель на внутреннюю сторону скобы дренажного хомута с подключением Вставьте трубку в скобу хомута рис 15 3 Расположите две скобы дренажного хомута так чтобы просверленное в сифоне отверстие со впало с отверстием дренажного хомута и выступаю щей частью трубки 4 Затяните крепежные болты Их следует затя гивать равномерно так чтобы две скобы дренажно го хомута располагались параллельно друг другу Фильтр может комплектоваться дренажным хо мутом с накидной гайкой VI Промывка фильтра и начало эксплуатации 1 Установите префильтр ы Первый префильтр маркировка на колбе PREFILTER уже установлен во всех моделях В во вторую колбу маркировка CARBON установите угольный картридж В третью ступень SEDIMENT установи те механический префильтр Картриджи соответствующие ступеням очистки для каждой модели фильтров перечислены в таблице на стр 18 Для установки кар триджа необходимо раскрутить колбу при помощи ключа 10 Аккуратно снимите защитную пленку с картриджа и установите его в колбу Обратите внимание на маркировку THIS END NEXT ТО VESSEL THREADS на верхней крышке картриджа или на указания на этикетке Закрутите колбу вручную без применения ключа не прикладывая чрезмерных усилий 2 Установите мембрану Для этого отсоедините трубку Н от быстроразъ емного коннектора крышки мембраны Открутите крышку колбы мембраны маркировка MEMBRANE Смажьте силиконовой смазкой резиновые уплотне ния мембраны Установите мембрану в корпус согласно рис 16 Смажьте си ликоновой смазкой уплотнение крышки колбы мембраны и аккуратно устано вите его на колбу Закрутите крышку колбы мембраны и пристыкуйте трубку Н Следите чтобы уплотнительное кольцо крышки колбы было установлено на колбе без перекосов Рис 16 15
