III. ПОДКЛЮЧЕНИЕ К ЛИНИИ ХОЛОДНОЙ ВОДЫ
ВНИМАНИЕ: убедитесь, что фильтр подключается к холодной воде
(tmax 38
о
C). Подключение к горячей воде выведет фильтр из строя.
1. Закройте вентиль, выключающий подачу хо
лодной воды. Откройте на смесителе кран холод
ной воды, чтобы сбросить давление. Если вода
попрежнему продолжает течь из крана даже после
того, как перекрыли вентиль, вам придется закрыть
главный вентиль дома или квартиры.
2. Система подключается к водопроводу через
узел подачи воды.
В комплект фильтра может входить комбиниро
ванный узел подачи воды крантройник. В этом слу
чае переходите к п. 2.4.
2.1. Соберите узел подачи воды путем соедине
ния шарового крана с тройником, как показано на
рис. 9. Используя ленту ФУМ, вверните кран подачи
воды в тройник. Будьте предельно осторожны при
подсоединении крана — чрезмерное усилие повре
дит его резьбу. Используйте только гаечный или
малый разводной ключ. Не используйте другие
материалы для герметизации соединения.
2.2. Ослабьте накидную гайку и отсоедините
гибкую подводку от смесителя.
2.3. При необходимости замените прокладку на
кидной гайки.
2.4. Установите узел в сборе в разрыв гибкой
подводки смесителя, как показано на рис. 10. Ис
пользуйте гаечный или разводной ключ.
2.5. Подсоедините красную трубку от фильтра к
шаровому крану с помощью накидной гайки или бы
строразъемного соединения.
2.6. Закройте кран на входе воды в блок филь
трации и откройте шаровой кран. Проверьте соеди
нения на отсутствие протечек.
IV. УСТАНОВКА ДРЕНАЖНОГО ХОМУТА
Дренажный хомут подходит к сливным сифонам
моек DN 40.
Устанавливать его необходимо на вертикальной
части трубы до первого изгиба сифона (рис. 11).
Участок трубы, в который выходит дренажная труб
ка, не должен быть заполнен водой.
1. Просверлите отверстие диаметром 6,5 мм в том
месте, куда Вы планируете установить дренажный хо
мут.
2. Наклейте уплотнитель на внутреннюю сторону
скобы дренажного хомута с резьбовым отверстием.
3. Расположите две скобы дренажного хомута
так, чтобы просверленное в сифоне отверстие со
впало с отверстием дренажного хомута.

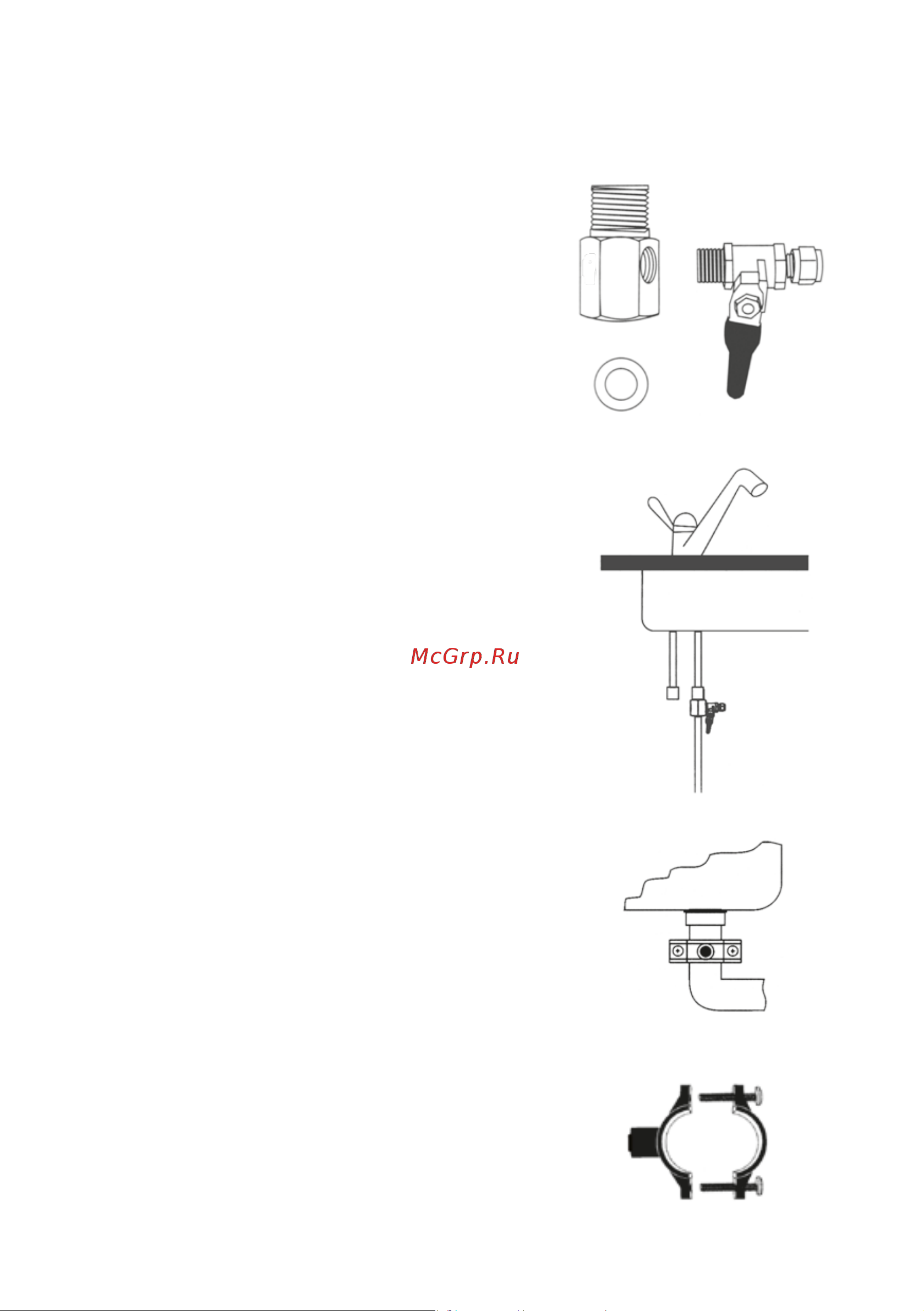

Ðèñ. 11
Ðèñ. 12
Ðèñ. 9
Ðèñ. 10
