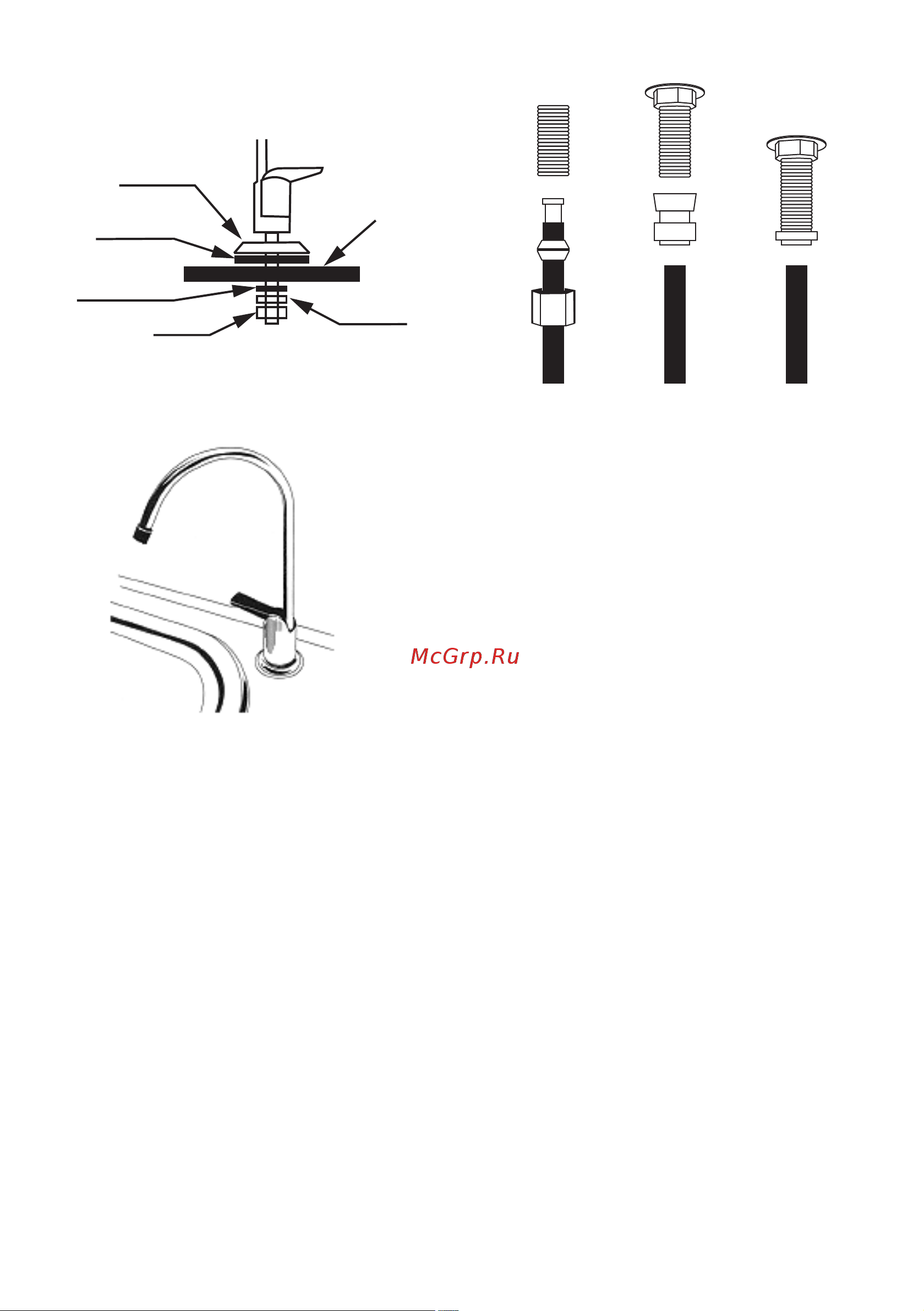

Монтаж крана чистой воды* производите со

гласно рис. 4. Мы рекомендуем не затягивать

гайку крана до завершения монтажа и проверки

работоспособности системы, чтобы была воз

можность убедиться в отсутствии подтекания

воды в месте соединения корпуса крана и резь

бовой трубки. В комплекте с краном чистой воды

для герметизации соединения с трубкой может

поставляться набор деталей для подключения,

либо кран может иметь в своем составе быстро

разъемный коннектор. На рис. 5а, б, в приведе

ны способы подключения трубки к крану чистой

воды (рис. 1).

Если на поверхности мойки нет места для

установки крана, то его можно смонтировать на

поверхности стола (рис. 6).

* Модель крана может отличаться от указан

ной на рисунке

III. Подключение к линии холодной воды

ВНИМАНИЕ: убедитесь, что фильтр подключается к холодной воде

max

C). Подключение к горячей воде выведет фильтр из строя.

ВНИМАНИЕ: во избежание попадания бактерий в фильтр в процессе

выполнения работ по его монтажу, мы рекомендуем перед соединением

всех трубок, а также перед монтажом крана подачи воды тщательно вы

мыть руки с мылом или использовать новые чистые одноразовые перчатки.

а б в

Рис. 5

плоскость

раковины

шайба

декоративное

кольцо*

черный

уплотнитель

гайка

черный

уплотнитель

*  присутствует не во всех моделях

Рис. 4

Рис. 6
