I. СОЕДИНЕНИЕ ГИБКИХ ТРУБОК БЫСТРОРАЗЪЕМНЫМИ КОННЕКТОРАМИ

ВНИМАНИЕ: прежде, чем резать трубки, убедитесь, что Вы правильно

определили их длину. Для подсоединения трубок не требуется инструментов.

Трубки должны быть обрезаны ровно, иначе возможны протечки в местах со

единений.

ПРИСОЕДИНИТЬ — ОЧЕНЬ ПРОСТО!

1. Отрежьте трубку под прямым углом.

2. Вставьте ее в коннектор до упора. Для герметизации соединения при

ложите дополнительное усилие. При этом трубка утопится еще примерно

на 56 м и будет плотно обжата резиновым кольцом коннектора.

ТРУБКА ЗАКРЕПЛЕНА

Потяните трубки для проверки соединения.

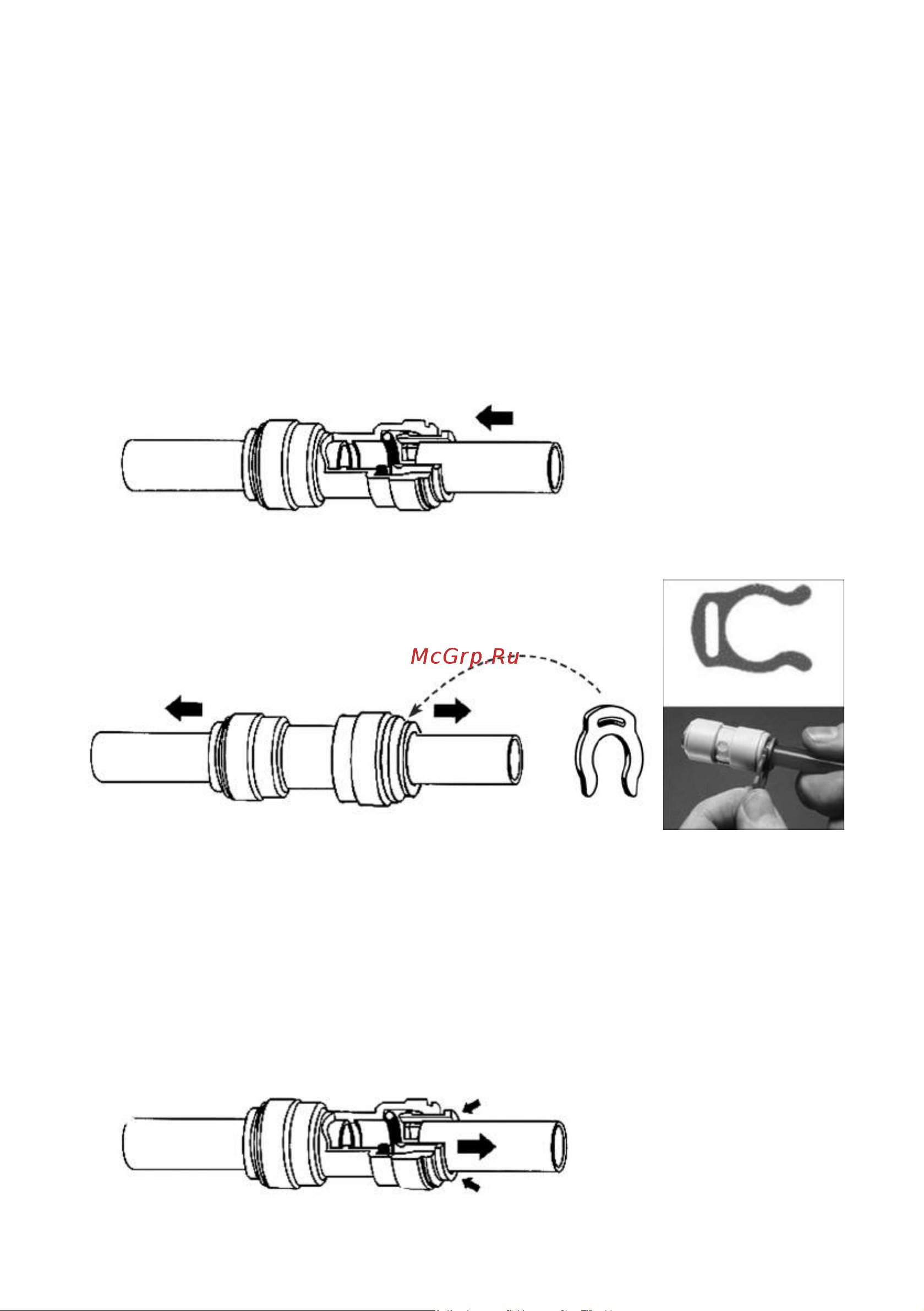

Рис. 2

Для предотвращения случайного разъединения зафиксируйте кольцо синей

скобой (рис. 2).

ОТСОЕДИНИТЬ НЕ МЕНЕЕ ПРОСТО

1. Убедитесь в отсутствии давления в трубке.

2. Снимите синюю скобу, предотвращающую случайное разъединение.

3. Нажмите на кольцо у основания.

4. Вытяните трубку, удерживая кольцо нажатым.

Рис. 3
