7
II. СВЕРЛЕНИЕ ОТВЕРСТИЯ ПОД КРАН ЧИСТОЙ ВОДЫ И ПОДКЛЮЧЕ
НИЕ ЕГО К ФИЛЬТРУ
ВНИМАНИЕ: несмотря на то, что процесс сверления отверстия в мойке
не является очень сложным, тем не менее, он требует соответствующих навы
ков, внимания и осторожности. Используйте защитные очки и перчатки. При
необходимости обратитесь к специалисту.
Для установки крана чистой воды (Рис. 1, А) нужна плоская поверхность
достаточной жесткости, чтобы кран был надежно закреплен в вертикальном
положении. При выборе места для сверления отверстия (диаметр 13 мм) ру
ководствуйтесь эстетическими соображениями, предварительно убедившись,
что:
 длины трубки хватит для подключения крана чистой воды к блоку филь
трации;
 с нижней стороны столешницы или мойки ничто не будет мешать подклю
чению трубки к крану чистой воды.

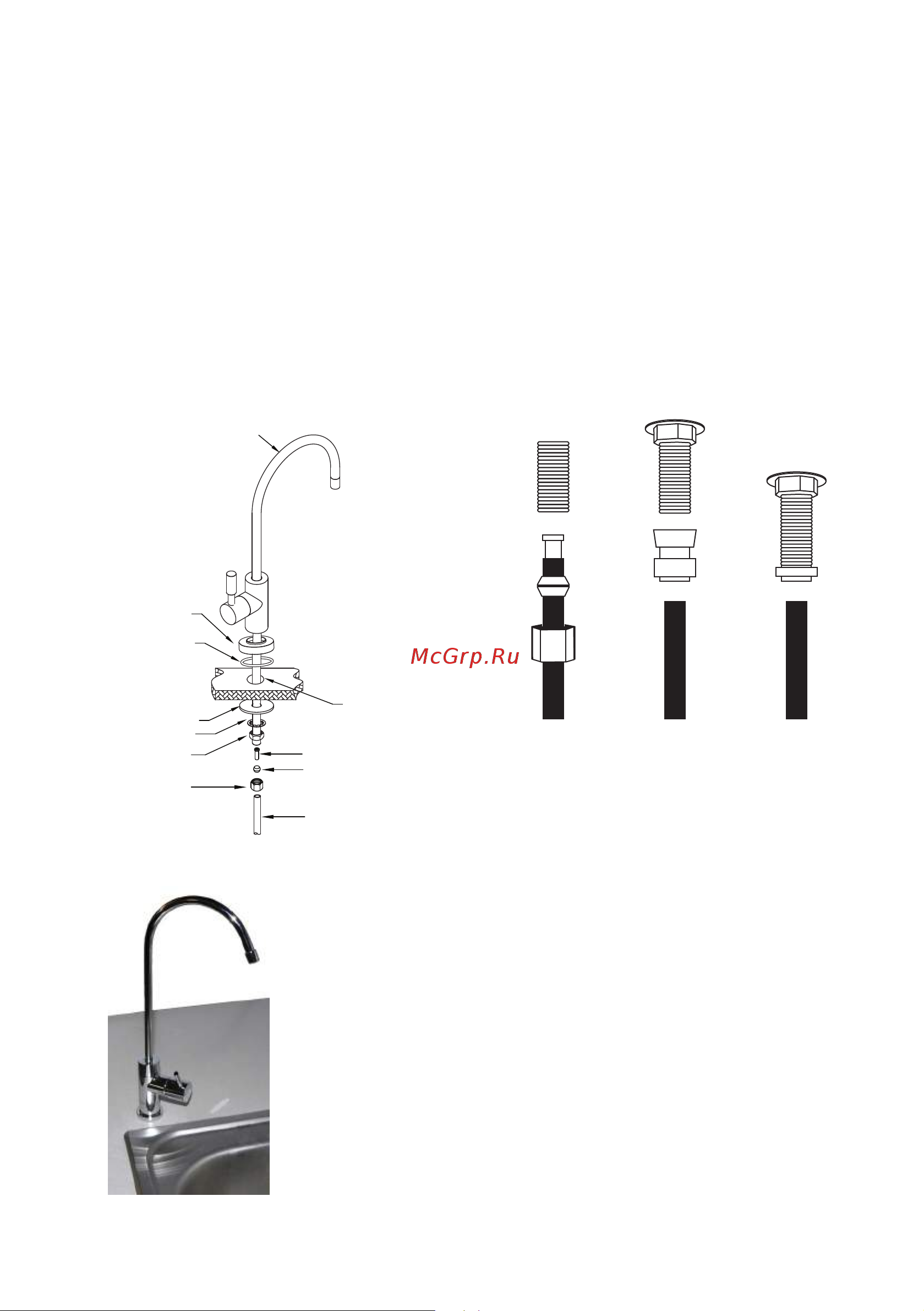

Монтаж крана чистой воды* производите соглас
но рис. 4. Мы рекомендуем не затягивать гайку крана
до завершения монтажа и проверки работоспособно
сти системы, чтобы была возможность убедиться в от
сутствии подтекания воды в месте соединения корпуса
крана и резьбовой трубки. В комплекте с краном чи
стой воды для герметизации соединения с трубкой мо
жет поставляться набор деталей для подключения, либо
кран может иметь в своем составе быстроразъемный
коннектор. На рис. 5а, б, в приведены способы подклю
чения синей трубки к крану чистой воды.
Если на поверхности мойки нет места для установки
крана, то его можно смонтировать на поверхности стола
(рис. 6).
* — модель крана может отличаться от указанной на рисунке
а б в
Рис. 5
Èçëèâ
Äåêîðàòèâíîå
êîëüöî
Ðåçèíîâàÿ
øàéáà
Îòâåðñòèå äëÿ êðàíà
12 ìì
Ïëàñòèêîâàÿ øàéáà
Ñòîïîðíàÿ øàéáà
Êîíòðãàéêà
Âñòàâêà
Êîëüöî
Ãàéêà
Òðóáêà 1/4
Рис. 4
Рис. 6
