Protherm B200Z [10/12] Навесной бойлер
![Protherm B200Z [10/12] Навесной бойлер](/views2/1018634/page10/bga.png)
TUV
RC
SV
OV
OV
A
B
H
Напольный бойлер
Навесной бойлер
TUV SV
OV
OV
H
E
ОV – отопительная вода TUV – горячая вода ГВС SV – холодная вода
RC – Рециркуляция (только тип с магниевым электродом)

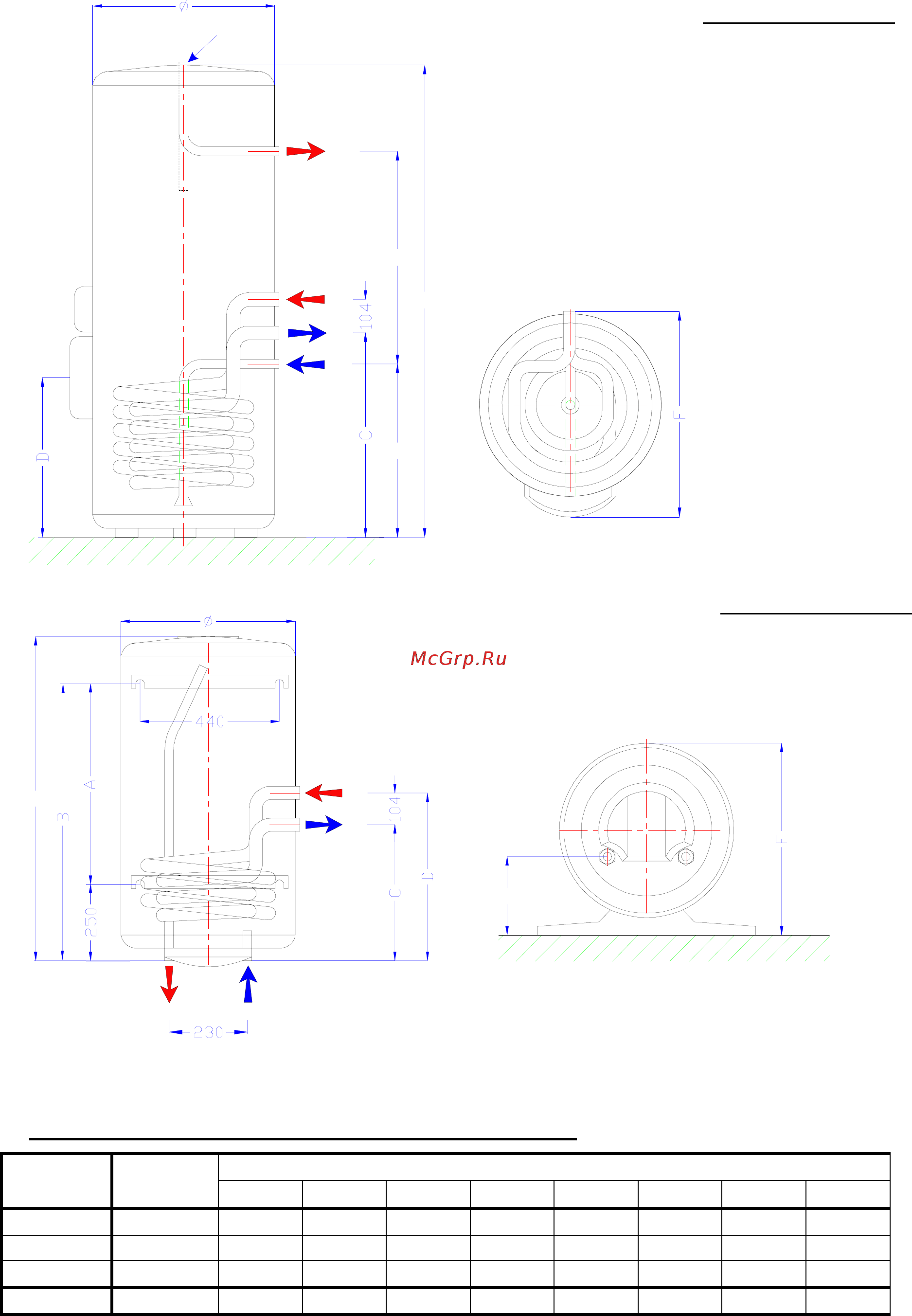

Рис.1 Основные и соединительные размеры :
Размеры (мм) TИП ОБЪЁМ
(лит)
∅
H A B C D E F
B 100 Z 100 501 861 498 748 393 497 175 524
B 200 Z 200 505 1571 798 1048 437 541 175 528
B 150 S 150 577 1015 304 420 455 356 - 645
B 200 S 200 577 1270 446 533 543 465 - 645
Содержание
- Protherm в 100 z protherm в 200 z protherm в 150 s protherm в 200 s 1
- Инструкция по монтажу и обслуживанию цилиндрических непрямонагреваемых бойлеров горячей воды 1
- Сертификат соответствия росс sk мг01 b00639 1
- Оснащение бойлера и описание 4
- Предназначение характеристика и обозначения 4
- Функция бойлера и нормы технической безопасности 5
- Монтаж 6
- Гарантия и гарантийные условия 7
- Описание работы бойлера и обслуживание 7
- Комплектность поставки 8
- Технические параметры бойлеров protherm 8
- Навесной бойлер 10
- Рис основные и соединительные размеры 10
- Фактическая область частых практически достигаемых протоков 11
- Рис схема присоединения бойлера protherm к котлам protherm 12
