www.timberk.com • электрический конвектор
6
1. Достаньте опорные ножки из упаковки конвектора.
2. Переверните прибор так, что бы его нижняя часть находилась
вверху. Помните, что установка конвектора на ножки должна проис-
ходить только тогда, когда вы отключили прибор от электрической
сети!
3. Приложите ножки к нижней части прибора таком образом, чтобы
крепежные отверстия совпадали с отверстиями на корпусе прибора.
Старайтесь располагать ножки ровно относительно друг друга, а так-
же относительно поверхности прибора.
4. С помощью крепежных винтов прикрепите ножки к конвектору.
Возможно, Вам потребуется приложить некоторое физическое уси-
лие для того, чтобы крепление было надежным.
5. Проверьте еще раз надежность крепления. Переверните прибор в
правильное положение и установите его на ровную, горизонтальную
поверхность строго в вертикальном положении.
Прибор готов к работе!

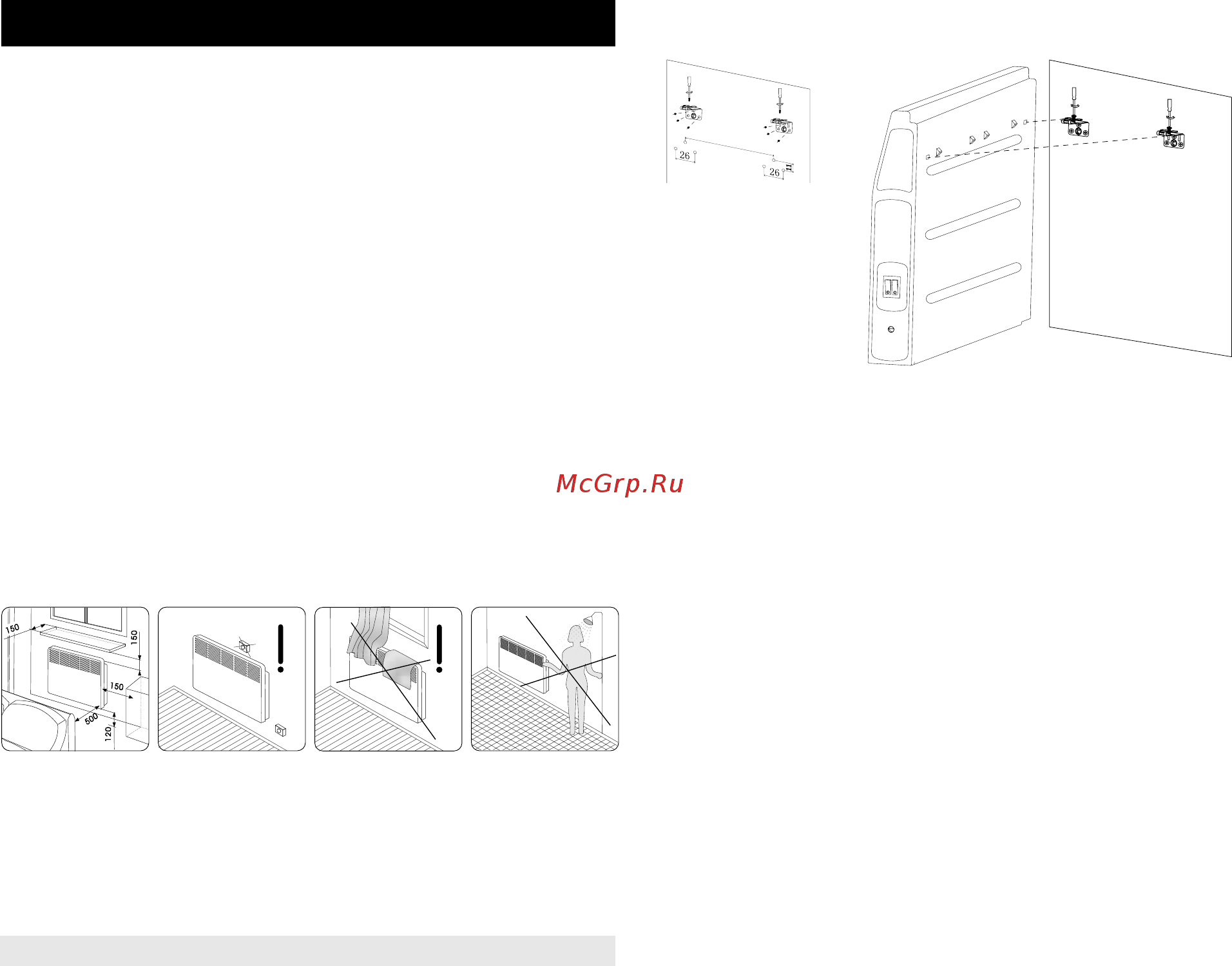

Рис. 3
6. УСТАНОВКА
Установка конвектора на стену.
1. Раскройте заводскую упаковку и аккуратно извлеките из неё при-
бор и комплект настенной установки.
2. Удалите уплотнители из пенопласта с краёв прибора и освободите
его от полиэтилена.
3. В соответствие с рис. 2 определите место установки конвектора с
соблюдением минимальных расстояний от предметов и минимально-
го расстояния от пола.
4. В соответствии с расстояниями, указанными на рис. 3, отметьте на
стене места размещения кронштейнов. Просверлите отверстия (диа-
метр сверла 6 мм), вставьте дюбели (не входят в комплект поставки),
закрепите кронштейны на стене с помощью шурупов.
5. Переверните прибор, прикрутите с помощью отвертки и винтов
крепежи к нижней части прибора с левой и правой сторон (рис. 4).
6. Разместите конвектор на кронштейнах. Поставьте разметку на сте-
не через отверстия крепежей (см.п. 5), после чего снимите прибор с
кронштейнов и просверлите отверстия (диаметр сверла 6 мм), вставь-
те дюбели (не входят в комплект поставки) (рис. 5).
7. Разместите прибор на стене, повесив его на кронштейны и зафик-
сировав, с помощью шурупов через крепежи в нижней части прибора
(рис. 6).
Рис. 2
Размеры указанны в миллиметрах
Размеры указаны в миллиметрах
1
0
0
0
W
:
379
m
m
1
5
0
0
W
:
m
m
2
0
0
0
W
:
660
m
m
491
