Монтаж кондиционера
Регулирование направления воздушного потока
6
Монтаж кондиционера
Монтаж кондиционера
Монтаж шланга выбросного воздуха
Внимание!
Длина шланга выбросного воздуха
выбрана с учетом технических
характеристик данного кондиционера.
Не удлиняйте шланг и не используйте
другие шланги, так как это может
привести к нарушению нормальной
работы кондиционера.
Мобильный кондиционер представляет собой передвижное устройство, предназначенное для создания
комфортных условий в помещении. Кондиционер устанавливается вблизи окна или стены. Монтаж
кондиционера выполняется одним из следующих способов.
1. Монтаж с использованием оконных вставок
Оконные вставки
из пенопласта
Стена или окно
Фитинг для
крепления
шланга
выбросного
воздуха
• Подгоните вставку под размеры окна, отрезав излишки.
• Проденьте шланг выбросного воздуха сквозь оконную вставку и установите ее в окно, надежно
закрепив в раме. Этот способ можно использовать и для крепления шланга в подъемных окнах.
Примите меры защиты помещения от проникновения посторонних лиц через окно.
2. Монтаж с креплением шланга выбросного воздуха в оконном стекле
• Выполните в стене или в стекле отверстие диаметром немного более 130 мм для шланга
выбросного воздуха.
• Снимите с шланга фитинг , проденьте шланг сквозь отверстие и снова закрепите фитинг на
шланге. При этом широкая часть фитинга должна находиться снаружи помещения (рис. 7).
• Если отверстие не используется, закройте его заглушкой .

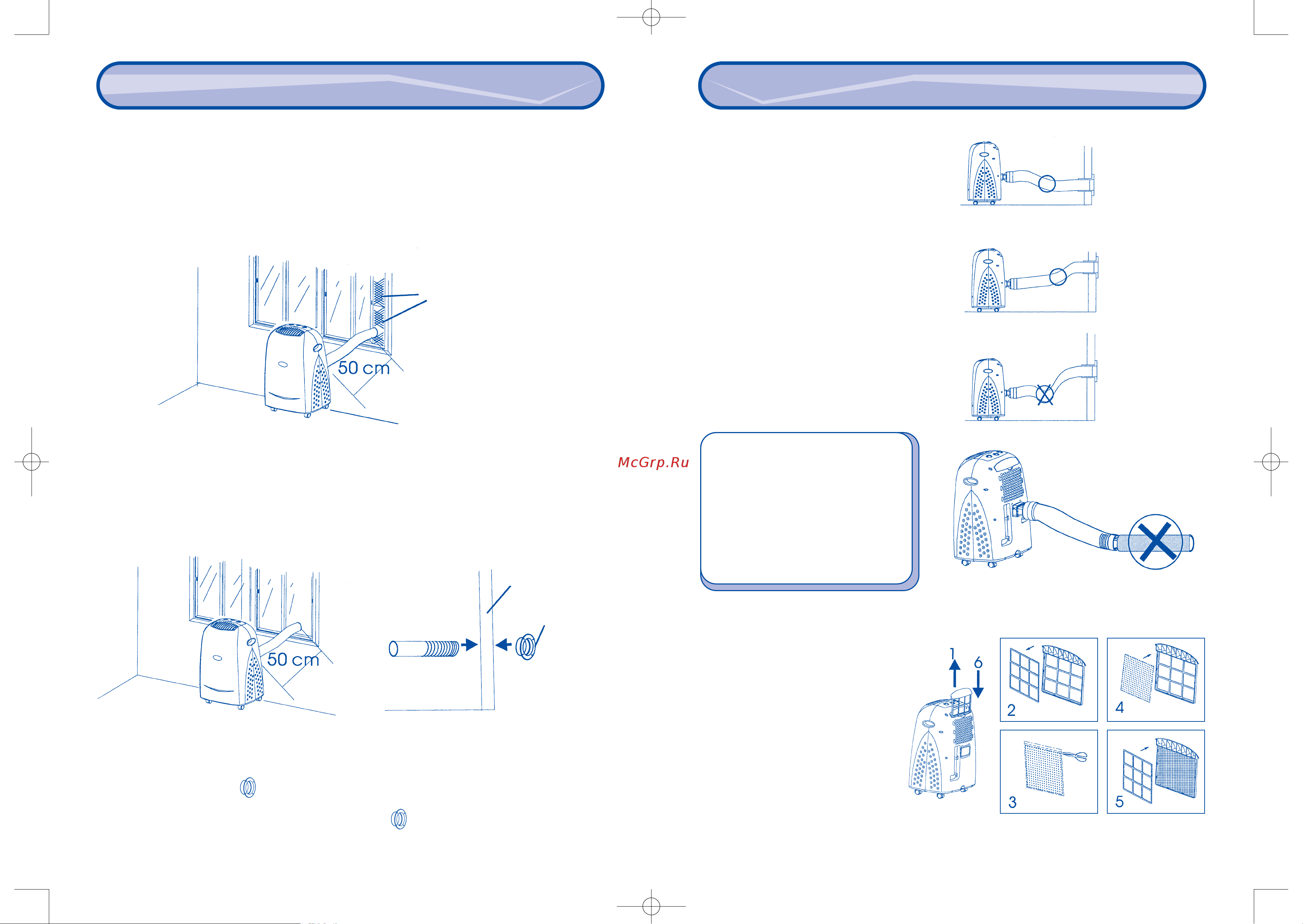

Рис. 5
Рис. 6
Рис. 7
Рис. 8
Рис. 9
Рис. 10
Рис. 11
1. Длина шланга выбросного воздуха
должна быть от 300 до 1500 мм.
Рекомендуется использовать шланг
минимальной длины.
2. Не допускайте образования на шланге
изгибов, препятствующих выходу горячего
воздуха, так как это может привести к пе-
регреву и автоматическому отключению
кондиционера. Правильное положение
шланга показано на рисунках 8 и 9.
Установка дезодорирующего угольного фильтра
1. Извлеките из кондиционера рамку с фильтром.
2. Выньте из рамки фильтр.
3. Достаньте из пластикового пакета новый
угольный фильтр.
4. Вставьте угольный фильтр в рамку.
5. Закрепите угольный фильтр в рамке
с помощью фиксаторов.
6. Установите рамку с угольным фильтром
в исходное положение.
