Устройство кондиционера

• За гряз нен ный воз душ ный фильтр сни жа ет

эф фек тив ность ох лаж де ния и на гре ва, по-

это му чи с ти те его каж дые две не де ли.

Устройство кондиционера

Кон ди ци о нер со сто ит из вну т рен не го и

на руж но го бло ков, со еди нен ных тру бо про во-

да ми. Уп рав ле ние кон ди ци о не ром осу ще ств-

ля ет ся с пуль та дис тан ци он но го уп рав ле ния

или с па не ли уп рав ле ния и ин ди ка ции вну т-

рен не го бло ка.

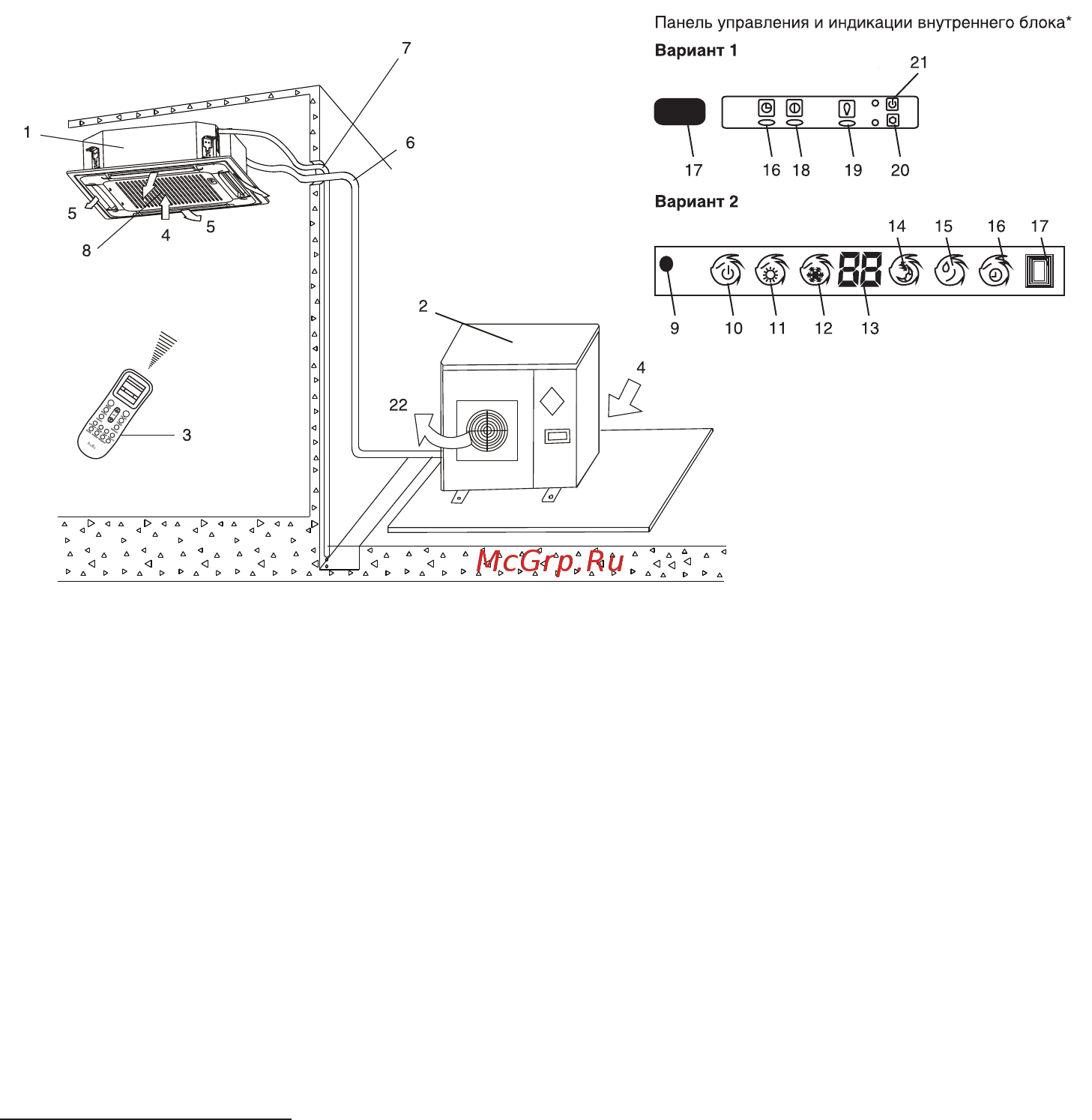

Наи енование у лов и деталей кондиционера

1. Внутренний блок

2. Наружный блок

3. Пульт дистанционного управления

4. Вход воздуха

5. Направляющая заслонка

6. Соединительные трубопроводы

7. Шланг для отвода конденсата

8. Воздухозаборная решетка с воздушным

фильтром

9. Кнопка ВКЛ./ВЫКЛ.

10. Индикатор режима работы

11. Индикатор режима обогрева

12. Индикатор режима охлаждения

13. Индикатор температуры

14. Индикатор режима SLEEP

15. Индикатор режима осушения

16. Индикатор таймера

17. Приемник ИКIсигналов пульта ДУ

18. Индикатор работы компрессора

19. Индикатор электропитания

20. Кнопка включения ручного режима

21. Кнопка ВКЛ./ВЫКЛ. автоматического ре-

жима

22. Выход воздуха

* Панель управления и индикации Вашего кондиционера может визуально отличаться от приведенного схематичного

изображения. Функции при этом останутся прежними (возможные варианты функций приведены в вариантах 1 и 2).
